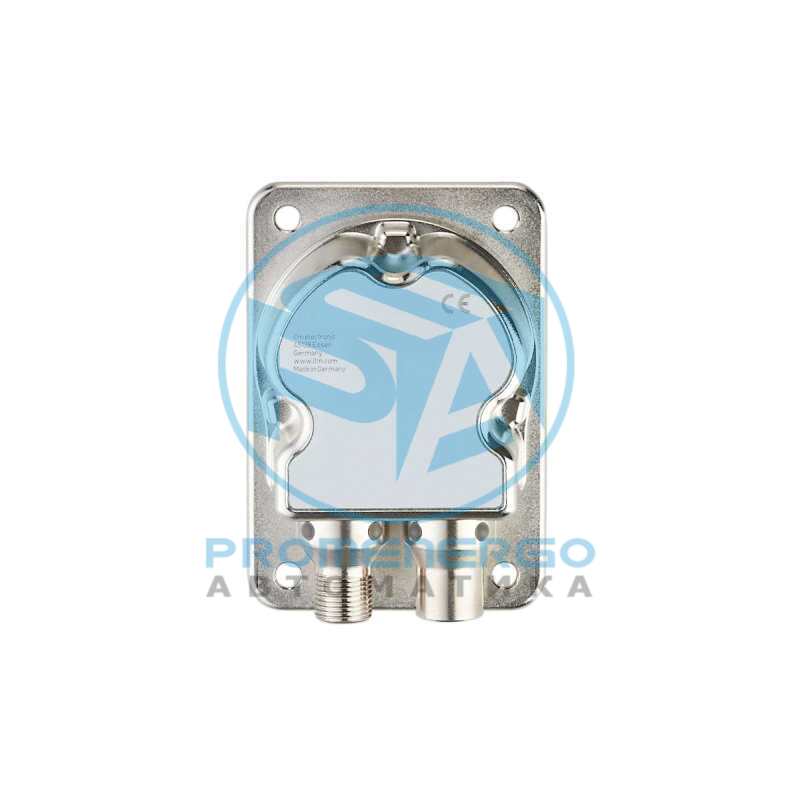

IFM JN2300
Точное измерение углов наклона в осях X и Y Высокая точность измерения во всём диапазоне углов в двух осях Возможность настройки нулевой позиции, направления отсчёта и предельной частоты Компактный и прочный корпус Высокопроизводительный CAN-интерфейс для различных задач коммуникации
Технические характеристики
| Размеры [mm] | 90 x 62 x 33,2 |
|---|---|
| Количество осей измерения | 2 |
| Применение | Высокоточное 2-осевое измерение угла наклона для подвижной техники |
| Рабочее напряжение [V] | 9,2...30 DC |
| Потребление тока [mA] | 70, (24 V DC, 25 °C) |
| Макс. потребление тока [mA] | 310, (9,2 V DC, -40 °C) |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Защита от перепутывания полярности | да |
| Макс. время инициализации [ms] | 1000 |
| Время задержки включения питания [s] | 300, (время разогрева) |
| Принцип измерения | Ёмкостная MEMS |
| Угловой диапазон [°] | 0...360 / +/- 180 |
| Предельная частота [Hz] | 0,5...10, (параметризуемый) |
| Диапазон измерения вибрации [g] | 16, (+/- 2, +/- 4, +/-8 g параметризуемый) |
| Диапазон измерения вибрации [mm/s] | 3200 |
| Частотный диапазон [Hz] | 0,1...400 |
| Количество осей измерения | X/Y/Z параметризуемый |
| Точность [°] | <= +/- 0,5 |
| Повторяемость [°] | <= +/- 0,1 |
| Разрешение [°] | 0,1 |
| Температурный коэфициент [1/K] | <= +/- 0,02 |
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| Нагрузочное сопротивление | да, (внутренний , параметризуемый) |
| Протокол | SAE J1939 |
| Заводские настройки | скорость передачи: 250 kBit/s адрес прибора (ECU): 25 |
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Степень защиты | IP 65, IP 67, IP 68, IP 69K |
| ЭMC | DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD DIN EN 61000-4-3 ВЧ излучение 10 V/m DIN EN 61000-4-4 Burst 2 kV DIN EN 61000-4-6 ВЧ проводимость 10 V DIN EN 55022 класс B / CISPR 16-2-3 30 - 1000 MHz CISPR 25 ECE R 10 30 - 1000 MHz узкополосный и широкополосный ISO 11452-2 ECE R 10 20 - 2000 MHz / 30 V/m ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение ISO 7637-3 - 80 V импульс а / + 80 V импульс b |
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| DIN EN 61000-4-3 ВЧ излучение | 10 V/m |
| DIN EN 61000-4-4 Burst | 2 kV |
| DIN EN 61000-4-6 ВЧ проводимость | 10 V |
| DIN EN 55022 класс B / CISPR 16-2-3 | 30 - 1000 MHz |
| CISPR 25 ECE R 10 | 30 - 1000 MHz узкополосный и широкополосный |
| ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m |
| ISO 7637-2 ECE R 10 | импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение |
| ISO 7637-3 | - 80 V импульс а / + 80 V импульс b |
| Ударопрочность | DIN EN 60068-2-27 100 г 1 ms / 10000 ударов на ось (X/Y) DIN EN 60068-2-29 30 г 6 ms / 24000 механические удары (удар) |
| DIN EN 60068-2-27 | 100 г 1 ms / 10000 ударов на ось (X/Y) |
| DIN EN 60068-2-29 | 30 г 6 ms / 24000 механические удары (удар) |
| Вибропрочность | DIN EN 60068-2-64 10...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля DIN EN 60068-2-6 10...500 Hz / 10 г 10 циклов/ось, синус |
| DIN EN 60068-2-64 | 10...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля |
| DIN EN 60068-2-6 | 10...500 Hz / 10 г 10 циклов/ось, синус |
| Тестирование солевым туманом | DIN EN 60068-2-52 степень воздействия 5 (автотранспортное средство) |
| DIN EN 60068-2-52 | степень воздействия 5 (автотранспортное средство) |
| Влажное тепло | DIN EN 60068-2-30 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа |
| DIN EN 60068-2-30 | 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа |
| MTTF [годы] | 372 |
| Стандарт | Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07 |
| Вес [g] | 415 |
| Материал | корпус: отливка из цинка никелированн. |
| Дисплей | Рабочий режим 1 x светодиод, зелёный неисправность 1 x светодиод, красный |
| Рабочий режим | 1 x светодиод, зелёный |
| неисправность | 1 x светодиод, красный |
| Комплект поставки | Защитная крышка: 1 |
| Упаковочная величина | 1 шт. |
