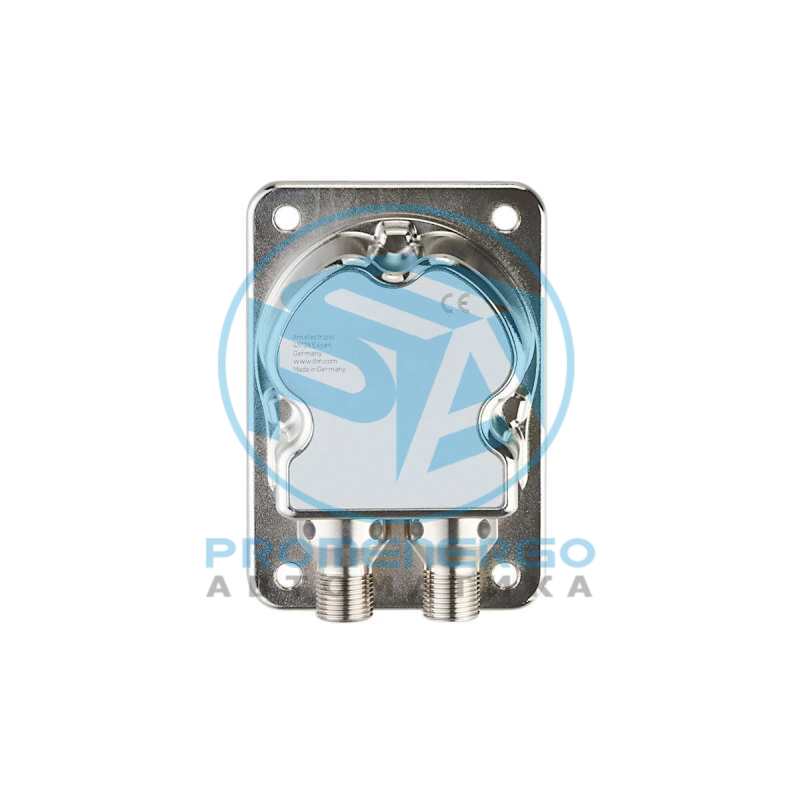

IFM JN2201
Точное измерение углов наклона в осях X и Y Высокая точность измерения во всём диапазоне углов в двух осях С двумя программируемыми коммутационными выходами, двумя масштабируемыми аналоговыми выходами и IO-Link Компактный и прочный корпус Высокая степень защиты для соответствия требованиям сложных условий эксплуатации
Технические характеристики
| Размеры [mm] | 90 x 62 x 33,2 |
|---|---|
| Количество осей измерения | 2 |
| Применение | Высокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения |
| Рабочее напряжение [V] | 9,2...30 DC, (выход напряжения: 12...30 DC, IO-Link: 18...30 DC) |
| Потребление тока [mA] | 100, (24 V DC, 25 °C) |
| Макс. потребление тока [mA] | 380, (9,2 V DC, -40 °C) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Защита от перепутывания полярности | да |
| Макс. время инициализации [ms] | 1000 |
| Время задержки включения питания [s] | 300, (время разогрева) |
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 2 |
| Общее количество выходов | 4 |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (программируемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C)) |
| Количество аналоговых выходов | 2 |
| Аналоговый выход по току [mA] | 4...20, (в случае неисправности: 2 mA) |
| Наиб.нагрузка [Ohm] | 220, (220 (9,2...15 V) / 500 (15...30 V)) |
| Аналоговый выход по напряжению [V] | 2...10, (в случае неисправности: 1 V) |
| Мин. сопротивление нагрузки [Ohm] | 1000, (10000 (12...13,5 V) / 1000 (13,5...30 V)) |
| Точность аналогового выхода [%] | <= 1 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Принцип измерения | Ёмкостная MEMS |
| Угловой диапазон [°] | +/- 45 |
| Предельная частота [Hz] | 0,5...10, (параметризуемый) |
| Точность [°] | <= +/- 0,01 |
| Повторяемость [°] | <= +/- 0,01 |
| Разрешение [°] | 0,01 |
| Температурный коэфициент [1/K] | <= +/- 0,0008 |
| Выбор параметров | угол (X/Y), гистерезис / окно, Точки переключения, логика переключения, индикация ошибок и неисправностей, самодиагностика, токовый выход / выход по напряжению |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 2 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 416 |
| Режим работы | ID прибора |
| по умолчанию | 416 |
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Степень защиты | IP 65, IP 67, IP 68, IP 69K |
| ЭMC | DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD DIN EN 61000-4-3 ВЧ излучение 10 V/m DIN EN 61000-4-4 Burst 2 kV DIN EN 61000-4-6 ВЧ проводимость 10 V DIN EN 55022 класс B / CISPR 16-2-3 30 - 1000 MHz CISPR 25 ECE R 10 30 - 1000 MHz узкополосный и широкополосный ISO 11452-2 ECE R 10 20 - 2000 MHz / 30 V/m ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение ISO 7637-3 - 80 V импульс а / + 80 V импульс b |
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| DIN EN 61000-4-3 ВЧ излучение | 10 V/m |
| DIN EN 61000-4-4 Burst | 2 kV |
| DIN EN 61000-4-6 ВЧ проводимость | 10 V |
| DIN EN 55022 класс B / CISPR 16-2-3 | 30 - 1000 MHz |
| CISPR 25 ECE R 10 | 30 - 1000 MHz узкополосный и широкополосный |
| ISO 11452-2 ECE R 10 | 20 - 2000 MHz / 30 V/m |
| ISO 7637-2 ECE R 10 | импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение |
| ISO 7637-3 | - 80 V импульс а / + 80 V импульс b |
| Ударопрочность | DIN EN 60068-2-27 100 г 1 ms / 10000 ударов на ось (X/Y) DIN EN 60068-2-29 30 г 6 ms / 24000 механические удары (удар) |
| DIN EN 60068-2-27 | 100 г 1 ms / 10000 ударов на ось (X/Y) |
| DIN EN 60068-2-29 | 30 г 6 ms / 24000 механические удары (удар) |
| Вибропрочность | DIN EN 60068-2-64 10...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля DIN EN 60068-2-6 10...500 Hz / 10 г 10 циклов/ось, синус |
| DIN EN 60068-2-64 | 10...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля |
| DIN EN 60068-2-6 | 10...500 Hz / 10 г 10 циклов/ось, синус |
| Тестирование солевым туманом | DIN EN 60068-2-52 степень воздействия 5 (автотранспортное средство) |
| DIN EN 60068-2-52 | степень воздействия 5 (автотранспортное средство) |
| Влажное тепло | DIN EN 60068-2-30 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа |
| DIN EN 60068-2-30 | 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа |
| MTTF [годы] | 176 |
| Стандарт | Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07 |
| Вес [g] | 451 |
| Материал | корпус: отливка из цинка никелированн. |
| Дисплей | режим работы 1 x светодиод, зелёный Порог срабатывания выхода 1 x светодиод, жёлтый |
| режим работы | 1 x светодиод, зелёный |
| Порог срабатывания выхода | 1 x светодиод, жёлтый |
| Комплект поставки | Защитная крышка |
| Упаковочная величина | 1 шт. |
| измерение наклона мин. максимум Порог срабатывания выхода SP1 [°] -89,00 90,00 точка сброса rP1 [°] -90,00 89,00 Порог срабатывания выхода SP2 [°] -89,00 90,00 точка сброса rP2 [°] -90,00 89,00 Aналоговая пусковая точка ASP1 [°] -90,00 89,00 Aналоговая конечная точка AEP1 [°] -89,00 90,00 Aналоговая пусковая точка ASP2 [°] -90,00 89,00 Aналоговая конечная точка AEP2 [°] -89,00 90,00 Ширина шага [°] 0,01 | измерение наклона |
| Порог срабатывания выхода | SP1 |
| точка сброса | rP1 |
| Порог срабатывания выхода | SP2 |
| точка сброса | rP2 |
| Aналоговая пусковая точка | ASP1 |
| Aналоговая конечная точка | AEP1 |
| Aналоговая пусковая точка | ASP2 |
| Aналоговая конечная точка | AEP2 |
