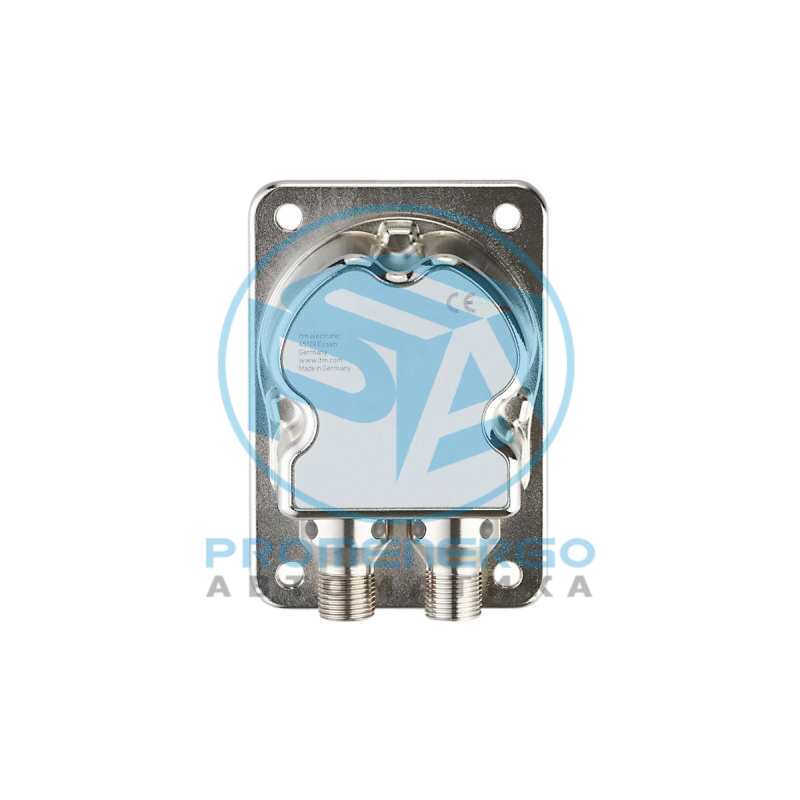

IFM JN2200

Точное измерение углов наклона в осях X и Y Высокая точность измерения во всём диапазоне углов в двух осях С двумя программируемыми коммутационными выходами, двумя масштабируемыми аналоговыми выходами и IO-Link Компактный и прочный корпус Высокая степень защиты для соответствия требованиям сложных условий эксплуатации

Технические характеристики

Размеры [mm]90 x 62 x 33,2
Количество осей измерения2
ПрименениеВысокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения
Рабочее напряжение [V]9,2...30 DC, (выход напряжения: 12...30 DC, IO-Link: 18...30 DC)
Потребление тока [mA]90, (24 V DC, 25 °C)
Макс. потребление тока [mA]330, (9,2 V DC, -40 °C)
Класс защитыIII
Защита от переполюсовкида
Защита от перепутывания полярностида
Макс. время инициализации [ms]1000
Время задержки включения питания [s]300, (время разогрева)
Количество входов и выходовКоличество цифровых выходов: 2, Количество аналоговых выходов: 2
Общее количество выходов4
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый, (программируемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))
Количество аналоговых выходов2
Аналоговый выход по току [mA]4...20, (в случае неисправности: 2 mA)
Наиб.нагрузка [Ohm]220, (220 (9,2...15 V) / 500 (15...30 V))
Аналоговый выход по напряжению [V]2...10, (в случае неисправности: 1 V)
Мин. сопротивление нагрузки [Ohm]1000, (10000 (12...13,5 V) / 1000 (13,5...30 V))
Точность аналогового выхода [%]<= 1
Защита от короткого замыканияда
Защита от перегрузок по токуда
Принцип измеренияЁмкостная MEMS
Угловой диапазон [°]+/- 180
Предельная частота [Hz]0,5...10, (параметризуемый)
Диапазон измерения вибрации [g]16, (+/- 2, +/- 4, +/-8 g параметризуемый)
Диапазон измерения вибрации [mm/s]3200
Частотный диапазон [Hz]0,1...400
Количество осей измеренияX/Y/Z параметризуемый
Точность [°]<= +/- 0,5
Повторяемость [°]<= +/- 0,1
Разрешение [°]0,05
Температурный коэфициент [1/K]<= +/- 0,02
Выбор параметровугол (X/Y) / вибрация (Veff / aPeak), гистерезис / окно, Точки переключения, логика переключения, индикация ошибок и неисправностей, самодиагностика, токовый выход / выход по напряжению
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиSmart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Поддерживаемые DeviceIDРежим работы ID прибора по умолчанию 416
Режим работыID прибора
по умолчанию416
Температура окружающей среды [°C]-40...85
Температура хранения [°C]-40...85
Степень защитыIP 65, IP 67, IP 68, IP 69K
ЭMCDIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD DIN EN 61000-4-3 ВЧ излучение 10 V/m DIN EN 61000-4-4 Burst 2 kV DIN EN 61000-4-6 ВЧ проводимость 10 V DIN EN 55022 класс B / CISPR 16-2-3 30 - 1000 MHz CISPR 25 ECE R 10 30 - 1000 MHz узкополосный и широкополосный ISO 11452-2 ECE R 10 20 - 2000 MHz / 30 V/m ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение ISO 7637-3 - 80 V импульс а / + 80 V импульс b
DIN EN 61000-4-2 ESD4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение10 V/m
DIN EN 61000-4-4 Burst2 kV
DIN EN 61000-4-6 ВЧ проводимость10 V
DIN EN 55022 класс B / CISPR 16-2-330 - 1000 MHz
CISPR 25 ECE R 1030 - 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 1020 - 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3- 80 V импульс а / + 80 V импульс b
УдаропрочностьDIN EN 60068-2-27 100 г 1 ms / 10000 ударов на ось (X/Y) DIN EN 60068-2-29 30 г 6 ms / 24000 механические удары (удар)
DIN EN 60068-2-27100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-2930 г 6 ms / 24000 механические удары (удар)
ВибропрочностьDIN EN 60068-2-64 10...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля DIN EN 60068-2-6 10...500 Hz / 10 г 10 циклов/ось, синус
DIN EN 60068-2-6410...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
DIN EN 60068-2-610...500 Hz / 10 г 10 циклов/ось, синус
Тестирование солевым туманомDIN EN 60068-2-52 степень воздействия 5 (автотранспортное средство)
DIN EN 60068-2-52степень воздействия 5 (автотранспортное средство)
Влажное теплоDIN EN 60068-2-30 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
DIN EN 60068-2-3055 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
MTTF [годы]176
СтандартСоответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07
Вес [g]410
Материалкорпус: отливка из цинка никелированн.
Дисплейрежим работы 1 x светодиод, зелёный Порог срабатывания выхода 1 x светодиод, жёлтый
режим работы1 x светодиод, зелёный
Порог срабатывания выхода1 x светодиод, жёлтый
Комплект поставкиЗащитная крышка
Упаковочная величина1 шт.
измерение наклона мин. максимум Порог срабатывания выхода SP1 [°] -179,00 180,00 точка сброса rP1 [°] -180,00 179,00 Порог срабатывания выхода SP2 [°] -179,00 180,00 точка сброса rP2 [°] -180,00 179,00 Aналоговая пусковая точка ASP1 [°] -180,00 179,00 Aналоговая конечная точка AEP1 [°] -179,00 180,00 Aналоговая пусковая точка ASP2 [°] -180,00 179,00 Aналоговая конечная точка AEP2 [°] -179,00 180,00 Ширина шага [°] 0,01 Измерение вибрации мин. максимум Порог срабатывания выхода SP1 [mm/s] 1 3200 точка сброса rP1 [mm/s] 0 3199 Aналоговая пусковая точка ASP3 [mm/s] 0 3199 Aналоговая конечная точка AEP3 [mm/s] 1 3200 Ширина шага [mm/s] 1 Измерение вибрации мин. максимум Порог срабатывания выхода SP2 [mg] 1 16000 точка сброса rP2 [mg] 0 15999 Aналоговая пусковая точка ASP4 [mg] 0 15999 Aналоговая конечная точка AEP4 [mg] 1 16000 Ширина шага [mg] 1измерение наклона
