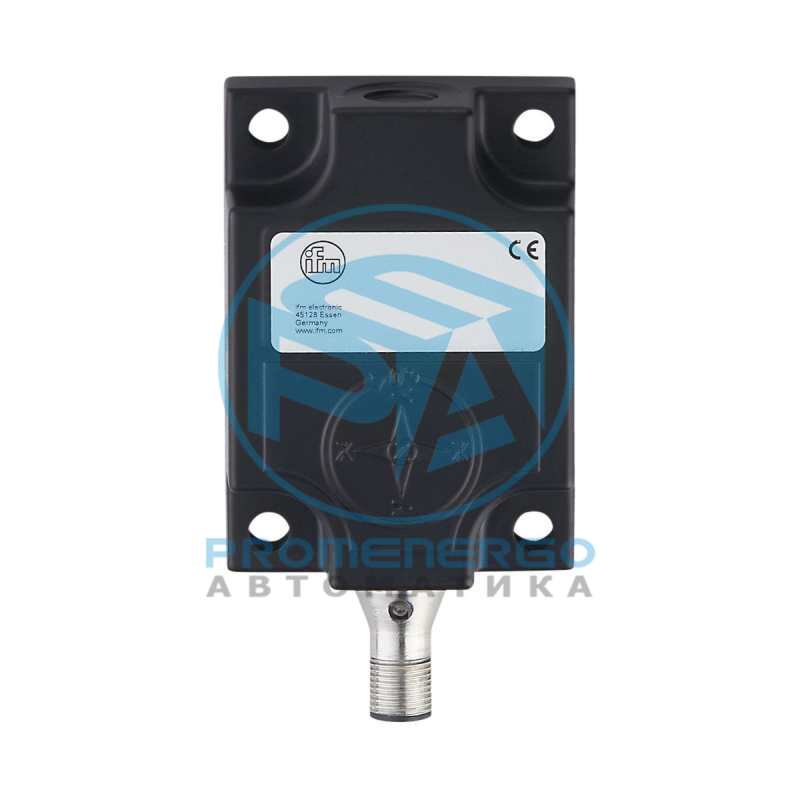

IFM JD1311
Соединение датчика ускорения и гироскопа (IMU - Инерционное измерительное устройство) Компенсация внешних ускорений высокая точность измерения в случае динамических движений Компактный и прочный корпус
Технические характеристики
| Количество осей измерения | 1, (Z) |
|---|---|
| Размеры [mm] | 27 x 59 x 105,3 |
| Применение | Высокоточное измерение наклона в динамических приложениях |
| Рабочее напряжение [V] | 9...30 DC |
| Потребление тока [mA] | < 65, (9 ... 30 V DC) |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Защита от перепутывания полярности | да |
| Принцип измерения | Ёмкостная MEMS , (Акселерометр , гироскоп) |
| Угловой диапазон [°] | 0...360 |
| Диапазон измерения виброускорения [g] | +/- 4 |
| Диапазон измерения скорости рыскания автомобиля [°/s] | +/- 500 |
| Повторяемость [°] | +/- 0,05 |
| Разрешение [°] | 0,01 |
| Гистерезис [°] | 0,05 |
| Температурный коэфициент [1/K] | <= +/- 0,008° |
| Точность [°] | +/- 0,5 |
| Точность [°] | +/- 0,3 |
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| Протокол | SAE J1939 |
| Заводские настройки | скорость передачи: 250 kBit/s адрес прибора (ECU): 25 |
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -40...85 |
| Степень защиты | IP 67, IP 68, IP 69K |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-4 |
| Ударопрочность | DIN EN 60068-2-27 |
| Вибропрочность | DIN EN 60068-2-6 |
| MTTF [годы] | 260 |
| Вес [g] | 198,7 |
| Материал | корпус: алюмин. литьё под давлением черный, герметик: Полиуретановая смола |
| Дисплей | режим работы 1 x светодиод, зелёный неисправность 1 x светодиод, красный |
| режим работы | 1 x светодиод, зелёный |
| неисправность | 1 x светодиод, красный |
| Комплект поставки | Защитная крышка: 1 |
| Упаковочная величина | 1 шт. |
