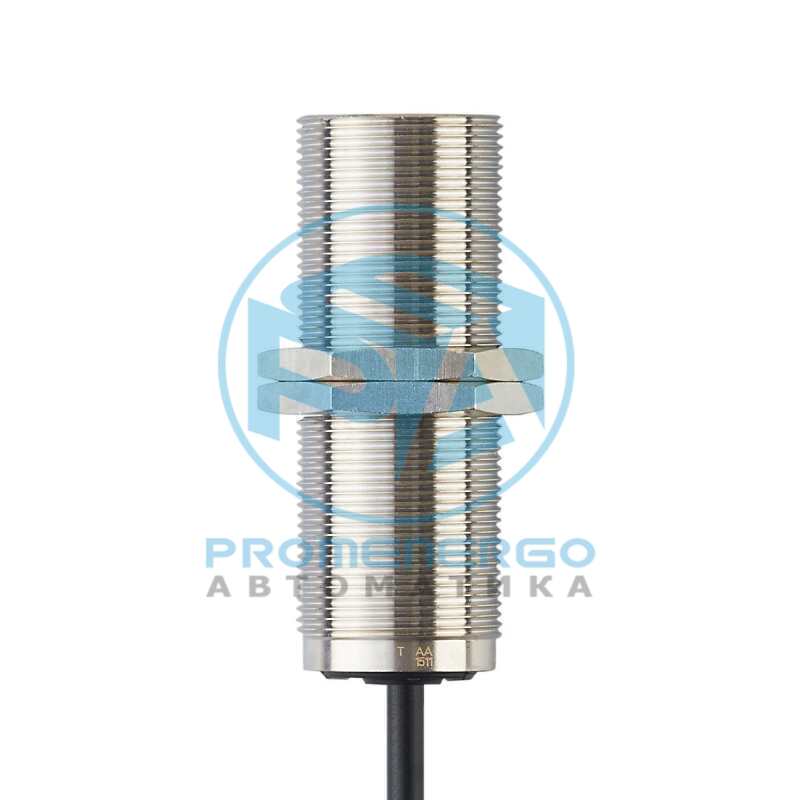

IFM DI520A

Для применения во взрывоопасной среде Надежный бесконтактный мониторинг скорости вращения относительно пониженной скорости 2 в 1: датчик скорости и оценка в одном компактном корпусе Простая настройка точки переключения при помощи потенциометра Для прямого подключения к ПЛК

Технические характеристики

Электрическое исполнениеPNP
Функция выходного сигналаNO
Диапазон срабатывания [mm]10
Размеры [mm]M30 x 1,5 / L = 80
Применениепростая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка
Номинальное напряжение DC [V]10...36
Потребление тока [mA]< 20
Класс защитыIII
Защита от перепутывания полярностида
Общее количество выходов1
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Кратковременный ток нагрузки коммутационного выхода [mA]250
Защита от короткого замыканияда
Защита от перегрузок по токуда
Настраиваемое расстояние срабатываниянет
Реальное расстояние срабатывания Sr [mm]10 +/- 10 %
Рабочее расстояние срабатывания [mm]0...8,1
Настройка параметров в пределах [Imp/min]5...3600
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]10
Задержка при запуске [s]15
Макс. частота снижения сигнала [Imp/min]18000
Настройка точки переключениямногооборотный переменный резистор (потенциометр)
Температура окружающей среды [°C]-20...60
Температура хранения [°C]-25...60
Степень защитыIP 65, IP 67
РазрешениеIECEx BVS 17.0094X
Маркировка АТЕХII 3D Ex tc IIIC T80°C Dc X
ЭMCEN 60947-5-2
MTTF [годы]656
Вес [g]320
Монтажустановка заподлицо
Обозначение резьбыM30 x 1,5
Материаллатунь покрытая специальным слоем, PA (полиамид), TPE-U
ДисплейСостояние выхода 1 x светодиод, зелёный Входной сигнал 1 x светодиод, жёлтый
Состояние выхода1 x светодиод, зелёный
Входной сигнал1 x светодиод, жёлтый
Комплект поставкикрепежные гайки: 2
ПримечанияРекомендации Проверьте безопасность работы прибора после короткого замыкания.
СоединениеКабель: 2 m, PUR, 3 x 0,5 mm?
