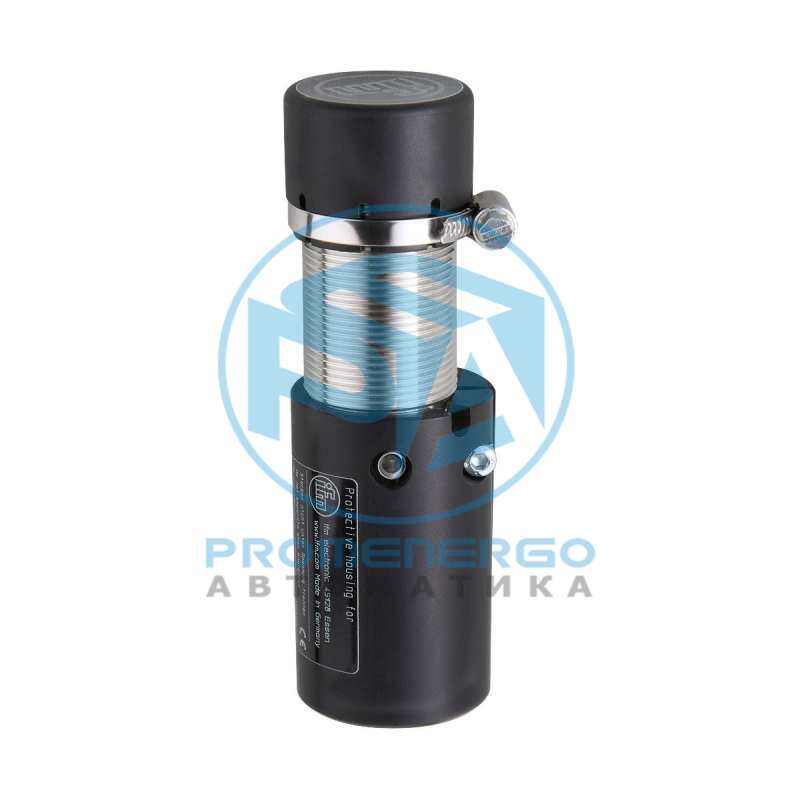

IFM DI506A
Для применения во взрывоопасной среде Надежный бесконтактный мониторинг скорости вращения относительно пониженной скорости 2 в 1: датчик скорости и оценка в одном компактном корпусе Простая настройка точки переключения при помощи потенциометра Для прямого подключения к ПЛК
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 10, (без противоударного защитного корпуса: установка заподлицо, с противоударным защитным корпусом: незаподлицо 7 mm) |
| Размеры [mm] | M30 x 1,5 / L = 82 |
| Применение | простая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка |
| Номинальное напряжение DC [V] | 10...36 |
| Потребление тока [mA] | < 15 |
| Класс защиты | III |
| Защита от перепутывания полярности | да |
| Общее количество выходов | 1 |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 |
| Кратковременный ток нагрузки коммутационного выхода [mA] | 250 |
| Частота переключения DC [Hz] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Настраиваемое расстояние срабатывания | нет |
| Реальное расстояние срабатывания Sr [mm] | 10 +/- 10 %, (без противоударного защитного корпуса установка заподлицо) |
| Рабочее расстояние срабатывания [mm] | 0...5, (с противоударным защитным корпусом незаподлицо) |
| Настройка параметров в пределах [Imp/min] | 5...300 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 10 |
| Задержка при запуске [s] | 5, (стандартный) |
| Макс. частота снижения сигнала [Imp/min] | 15000 |
| Настройка точки переключения | многооборотный переменный резистор (потенциометр) |
| Температура окружающей среды [°C] | -20...50 |
| Степень защиты | IP 67 |
| Маркировка АТЕХ | II 3D Ex tc IIIC T80°C Dc IP67 U |
| Примечание к маркировке АТЕХ | только в сочетании с защитным кожухом |
| ЭMC | EN 60947-5-2 |
| MTTF [годы] | 918 |
| Вес [g] | 302 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | латунь покрытая специальным слоем, PBT (полибутилентерефталат), PPE, TPE-U, PA 6.6 |
| Дисплей | Состояние выхода 1 x светодиод, зелёный Входной сигнал 1 x светодиод, жёлтый |
| Состояние выхода | 1 x светодиод, зелёный |
| Входной сигнал | 1 x светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 Защитный кожух Монтажный адаптер |
| Рекомендации | Артикул снят с производства |
| Соединение | Разъем: 1 x M12 |
