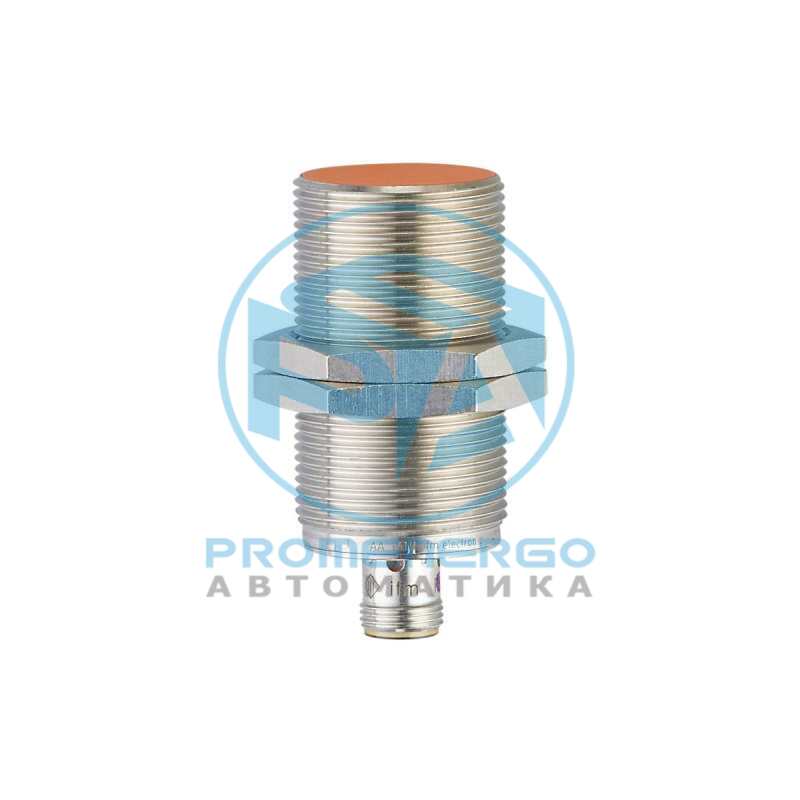

IFM DI5031
Характеристики Электрическое исполнение PNP/NPN Функция выходного сигнала нормально открытый / нормально закрытый, (параметризуемый) Диапазон срабатывания [mm] 12 Коммуникационный интерфейс IO-Link
Технические характеристики
| Электрическое исполнение | PNP/NPN |
|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Диапазон срабатывания [mm] | 12 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 65 |
| Применение | простая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка |
| Номинальное напряжение DC [V] | 10...30 |
| Потребление тока [mA] | < 10 |
| Класс защиты | III |
| Защита от перепутывания полярности | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Настраиваемое расстояние срабатывания | нет |
| Рабочее расстояние срабатывания [mm] | 0...9,72 |
| Настройка параметров в пределах [Imp/min] | 5...14400 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис [% от Sr] | 10 |
| Задержка при запуске [s] | 0...30, (Ширина шага: 100 ms, по умолчанию: 15 s) |
| Макс. частота снижения сигнала [Imp/min] | 18000 |
| Температура окружающей среды [°C] | -40...85 |
| Температура хранения [°C] | -25...85 |
| Степень защиты | IP 66, IP 67, IP 68, IP 69K |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B EN 60947-5-2 |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| Ударопрочность | EN 60068-2-27 Ea 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
| EN 60068-2-27 Ea | 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
| Вибропрочность | DIN EN 60947-5-2 20 г (10...3000 Hz) 50 циклов качания частоты, 1 октава в минуту в 3 осях |
| DIN EN 60947-5-2 | 20 г (10...3000 Hz) |
| MTTF [годы] | 664 |
| Сертификат UL | Регистрационный номер UL A008 |
| Регистрационный номер UL | A008 |
| Вес [g] | 121,5 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый, светодиодное окно: PEI, крепежные гайки: латунь покрыт белой бронзой |
| Момент затяжки [Nm] | 50 |
| Дисплей | SIO режим выходная ступень питается током 4 x светодиод, жёлтый Режим IO-Link мишень в диапазоне измерения 4 x светодиод, жёлтый мишень вне диапазона измерения 4 x светодиод, жёлтый мигает |
| выходная ступень питается током | 4 x светодиод, жёлтый |
| мишень в диапазоне измерения | 4 x светодиод, жёлтый |
| мишень вне диапазона измерения | 4 x светодиод, жёлтый мигает |
| Комплект поставки | крепежные гайки: 2 |
| Соединение | Разъем: 1 x M12 |
