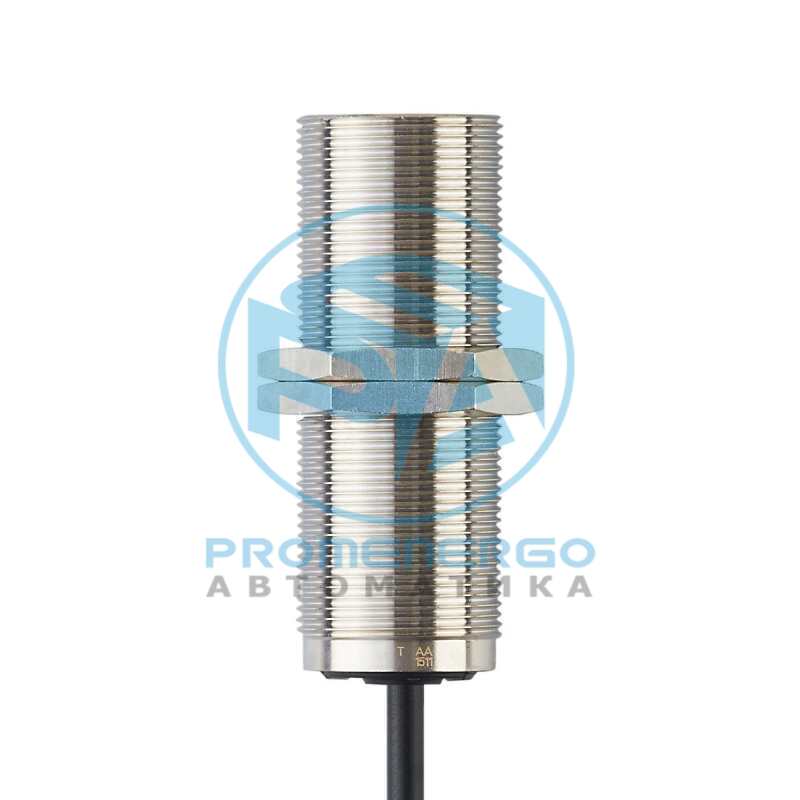

IFM DI103A
Для применения во взрывоопасной среде Надежный бесконтактный мониторинг скорости вращения относительно пониженной скорости 2 в 1: датчик скорости и оценка в одном компактном корпусе Простая настройка точки переключения при помощи потенциометра Для прямого подключения к ПЛК
Технические характеристики
| Функция выходного сигнала | NO |
|---|---|
| Диапазон срабатывания [mm] | 10 |
| Размеры [mm] | M30 x 1,5 / L = 80 |
| Применение | простая оценка вращающихся и линейных движений с учетом пониженной скорости, блокировка |
| Номинальное напряжение АС [V] | 20...250 |
| Номинальное напряжение DC [V] | 20...250 |
| Номинальная частота АС [Hz] | 45...65 |
| Класс защиты | II |
| Защита от перепутывания полярности | да |
| Общее количество выходов | 1 |
| Макс. падение напряжения коммутационного выхода DC [V] | 7,5 |
| Минимальная нагрузка по току [mA] | 6 |
| Макс. ток утечки [mA] | 1,5 |
| Постоянный ток нагрузки коммутационного выхода АС [mA] | 200 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Кратковременный ток нагрузки коммутационного выхода [mA] | 2200, ((20 ms / 0,5 Hz)) |
| Защита от короткого замыкания | нет |
| Защита от перегрузок по току | нет |
| Настраиваемое расстояние срабатывания | нет |
| Реальное расстояние срабатывания Sr [mm] | 10 +/- 10 % |
| Рабочее расстояние срабатывания [mm] | 0...8,1 |
| Настройка параметров в пределах [Imp/min] | 5...3600 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,8 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4 |
| Гистерезис [% от Sr] | 10 |
| Задержка при запуске [s] | 12 |
| Макс. частота снижения сигнала [Imp/min] | 4800 |
| Настройка точки переключения | многооборотный переменный резистор (потенциометр) |
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -25...60 |
| Степень защиты | IP 65, IP 67 |
| Разрешение | IECEx BVS 17.0094X |
| Маркировка АТЕХ | II 3D Ex tc IIIC T80°C Dc X |
| ЭMC | EN 60947-5-2 |
| MTTF [годы] | 491 |
| Вес [g] | 314 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | латунь покрытая специальным слоем, PA (полиамид), TPE-U |
| Дисплей | Состояние выхода 2 x светодиод, жёлтый |
| Состояние выхода | 2 x светодиод, жёлтый |
| Требуемая защита | миниатюрный предохранитель IEC60127-2 лист 1, <= 2 A, быстрая реакция, Предохранитель должен находиться за пределами взрывоопасной зоны. |
| Комплект поставки | крепежные гайки: 2 |
| Примечания | Рекомендации Проверьте безопасность работы прибора после короткого замыкания. |
| Соединение | Кабель: 2 m, PUR, 2 x 0,5 mm? |
