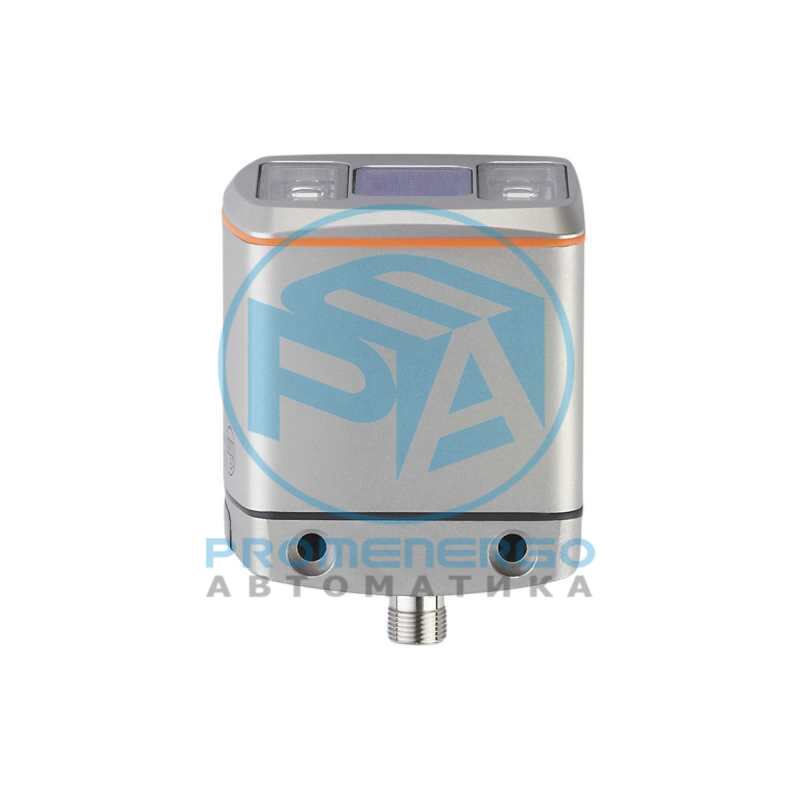

IFM O3D312
Надежное определение объема для склада и конвейерной технологии Бесконтактное определение размеров прямоугольных объектов, например, картонных упаковок или посылок Надежное измерение высоты, ширины и длины для вычисления длины ленты и объема Надежное измерение размера, ориентации и положения объектов для автоматизированного планирования склада Коммутационные выходы и интерфейс Ethernet для передачи рабочих данных
Технические характеристики
| Разрешение изображения 3D [px] | 176 x 132 |
|---|---|
| Угол обзора 3D [°] | 60 x 45, (номинальное значение без коррекции искажений объектива) |
| Макс. скорость считывания [Hz] | 25 |
| Коммуникационный интерфейс | Ethernet |
| Размеры [mm] | 72 x 65 x 82,6 |
| Применение | измерение размеров объекта, мониторинг целостности групповой упаковки, Контроль уровня, измерение расстояния, измерение объема |
| Рабочее напряжение [V] | 20,4...28,8 DC, (EN 61131-2) |
| Потребление тока [mA] | < 2400, (пиковый ток импульсный, типичное значение: 420, максимальное значение: 1600) |
| Мощность [W] | 10, (типичное значение) |
| Класс защиты | III |
| Датчик изображения | PMD 3D ToF-Chip |
| Встроенная подсветка | да, (Инфракрасный: 850 nm невидимое излучение светодиод) |
| Количество входов и выходов | Количество цифровых входов: 2, Количество цифровых выходов: 3, Количество аналоговых выходов: 1 |
| Количество цифровых входов | 2 |
| Триггер | 24 V PNP/NPN (IEC 61131-2 Typ 3) |
| Входная цепь цифровых входов | 24 V PNP/NPN, (конфигурируемый, IEC 61131-2 Typ 3) |
| Общее количество выходов | 3 |
| Количество цифровых выходов | 3, (конфигурируемый) |
| Функция выходного сигнала | 24 V PNP/NPN, (EN 61131-2) |
| Макс. падение напряжения коммутационного выхода DC [V] | 1 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб.нагрузка [Ohm] | 500 |
| Аналоговый выход по напряжению [V] | 0...10 |
| Мин. сопротивление нагрузки [Ohm] | 10000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Рабочее расстояние срабатывания [mm] | 300...8000 |
| Примечание к рабочему расстоянию | размер объекта: 200 x 200 mm отражательная способность: 18 % |
| Диапазон измерения [m] | < 30 |
| Выбор параметров | через ПК с помощью ifm Vision Assistant |
| Количество интерфейсов Ethernet | 1 |
| Стандарт передачи | 10Base-T, 100Base-TX |
| Скорость передачи | 10, 100 |
| Протокол | TCP/IP, PROFINET IO, EtherNet/IP |
| Заводские настройки | IP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP - адрес шлюза: 192.168.0.201 |
| Температура окружающей среды [°C] | -10...50 |
| Температура хранения [°C] | -40...85 |
| Степень защиты | IP 65, IP 67, IP 69K |
| Макс. защищенность от внешней засветки [klx] | 8, (с уменьшенной точностью измерения и повторяемостью: < 100) |
| ЭMC | DIN EN 61000-6-4 Излучение помех / промышленные среды DIN EN 61000-6-2 Помехоустойчивость / промышленные среды |
| DIN EN 61000-6-4 | Излучение помех / промышленные среды |
| DIN EN 61000-6-2 | Помехоустойчивость / промышленные среды |
| Ударопрочность | DIN EN 60068-2-27 50 г / (11 ms) неповторяющийся DIN EN 60068-2-27 40 г / (6 ms) повторяющийся |
| DIN EN 60068-2-27 | 50 г / (11 ms) неповторяющийся |
| DIN EN 60068-2-27 | 40 г / (6 ms) повторяющийся |
| Вибропрочность | DIN EN 60068-2-6 2 г / (10...150 Hz) DIN EN 60068-2-64 2,3 г RMS / (10...500 Hz) |
| DIN EN 60068-2-6 | 2 г / (10...150 Hz) |
| DIN EN 60068-2-64 | 2,3 г RMS / (10...500 Hz) |
| Фотобиологическая безопасность | исключенная группа, (DIN EN 62471) |
| Электробезопасность | DIN EN 61010-2-201 подача питания только через цепи PELV |
| DIN EN 61010-2-201 | подача питания только через цепи PELV |
| MTTF [годы] | 43,08 |
| Вес [g] | 1212 |
| Материал | корпус: нерж. сталь (1.4404 / 316L), фронтальная оптика: PMMA, Функции дисплея: PA (полиамид) |
| Дисплей | Функция 2 x светодиод, зелёный Ethernet режим работы Состояние выхода 2 x светодиод, жёлтый OUT 1 OUT 2 |
| Функция | 2 x светодиод, зелёный Ethernet режим работы |
| Состояние выхода | 2 x светодиод, жёлтый OUT 1 OUT 2 |
| Комплект поставки | Карта памяти USB с программным обеспечением и документацией защитные колпачки |
| Упаковочная величина | 1 шт. |
| диапазон измерения / расстояния [m] Длина [m] Ширина [m] 0,50 0,37 0,50 1,00 0,75 1,00 2,00 1,50 2,00 3,00 2,25 3,00 4,00 3,00 4,00 5,00 3,75 5,00 | диапазон измерения / расстояния [m] |
| диапазон измерения / расстояния [m] | Длина [m] |
| 0,50 | 0,37 |
| 1,00 | 0,75 |
| 2,00 | 1,50 |
| 3,00 | 2,25 |
| 4,00 | 3,00 |
| 5,00 | 3,75 |
