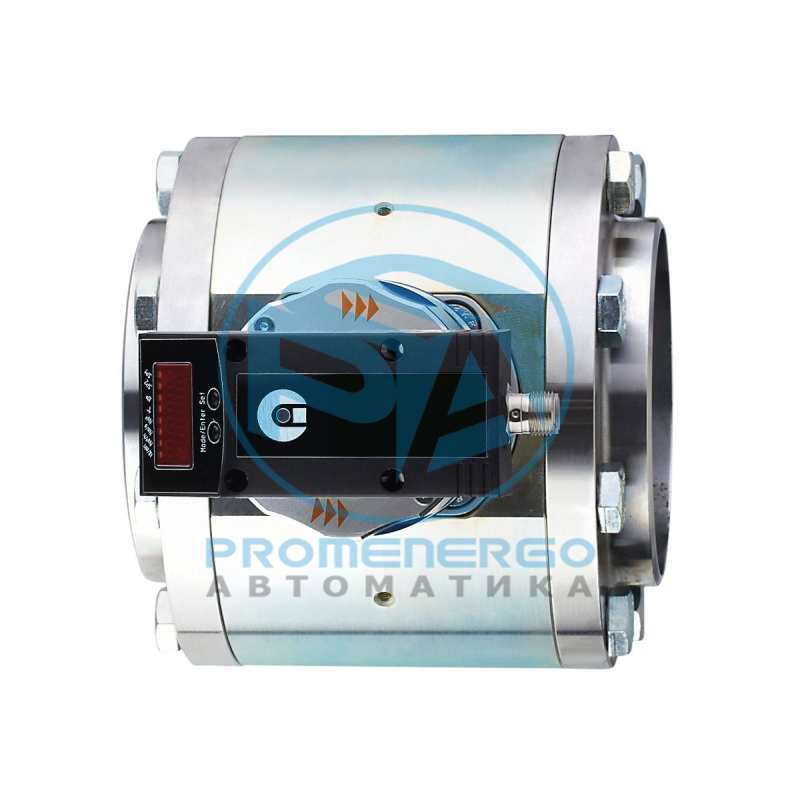

IFM SDG087
Точное измерение потока и потребления Высокая точность, хорошая повторяемость и динамика измерений Для измерения сжатого воздуха в промышленности С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения [m?/h] | 9...2750 |
| Подключение к процессу | фланец DN80 в соответствии с:DIN 2448 |
| Применение | Суммирующая функция |
| Среда | Сжатый воздух |
| Примечание к среде | качество воздуха ISO 8573-1 класс 141 класс 344 |
| Температура измеряемой среды [°C] | 0...60 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| Рабочее напряжение [V] | 19...30 DC |
| Потребление тока [mA] | < 100 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 0,5 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации [m?/h] | 0...3300 |
| Значение импульса | 1 Nm? |
| Длина импульса [s] | 0,1 |
| Точность (в диапазоне измерения) | +/- (3 % MW + 0,3 % MEW) / +/- (6 % MW + 0,6 % MEW), (класс 141 /, класс 344) |
| Время отклика [s] | 0,1, (dAP = 0) |
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. допустимая относительная влажность воздуха [%] | 90 |
| Степень защиты | IP 65 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| Вибропрочность | DIN IEC 68-2-6 5 г (55...2000 Hz) |
| DIN IEC 68-2-6 | 5 г (55...2000 Hz) |
| MTTF [годы] | 214 |
| Вес [g] | 13838 |
| Материал | PBT-GF20, PC, PC, нерж. сталь (1.4301/304), FKM, Трубная секция: нерж. сталь (1.4301/304) |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316), нерж. сталь (1.4301/304), керамика стекло обработанное, PEEK, полиэстер, FKM, алюминий анодное оксидирование, Трубная секция: нерж. сталь (1.4301/304) |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции. |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
