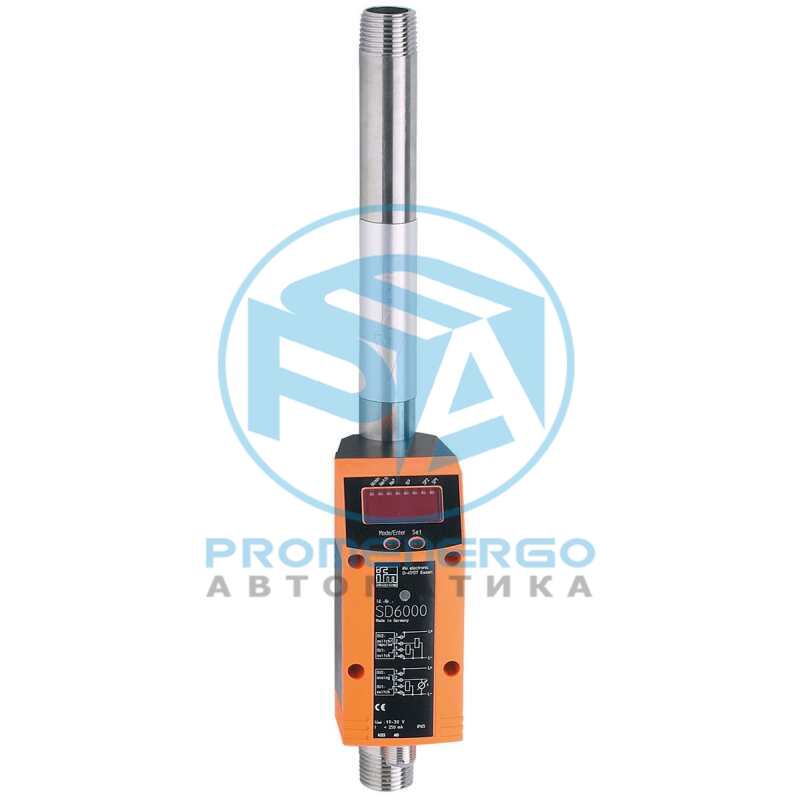

IFM SD6100
Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Для обнаружения аргона (Ar), углекислого газа (CO2), азота (N2) С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Подключение к процессу | резьбовое соединение R 1/2 DN15 |
| Диапазон измерения [m?/h] | 0,4...122 |
| Диапазон измерения [m?/h] | 0,2...74,7 |
| Диапазон измерения [m?/h] | 0,2...75 |
| Применение | для общепромышленного применения |
| Среда | аргон (Ar), углекислый газ (CO2), азот (N2) |
| Температура измеряемой среды [°C] | 0...60 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| Рабочее напряжение [V] | 18...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 100 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Значение отсечки низкого расхода LFC [m?/h] | < 1,3 |
| Динамика измерения | 1:300 |
| Диапазон индикации [m?/h] | 0...146,4 |
| Разрешение [m?/h] | 0,1 |
| Точка срабатывания SP [m?/h] | 1,1...122 |
| Точка сброса rP [m?/h] | 0,6...121,5 |
| Начальная точка аналогового сигнала, ASP [m?/h] | 0...97,6 |
| Конечная точка аналогового сигнала, АЕР [m?/h] | 24,4...122 |
| Ширина шага [m?/h] | 0,1 |
| Диапазон индикации [m?/h] | 0...89,7 |
| Точка срабатывания SP [m?/h] | 0,7...74,7 |
| Точка сброса rP [m?/h] | 0,4...74,4 |
| Начальная точка аналогового сигнала, ASP [m?/h] | 0...59,8 |
| Конечная точка аналогового сигнала, АЕР [m?/h] | 14,9...74,7 |
| Значение импульса | 0,001...1 000 000 m? |
| С шагом в | 0,001...1000 m? |
| Длина импульса [s] | 0,012...2 |
| Диапазон индикации [m?/h] | 0...90 |
| Точка срабатывания SP [m?/h] | 0,7...75 |
| Точка сброса rP [m?/h] | 0,4...74,7 |
| Начальная точка аналогового сигнала, ASP [m?/h] | 0...60 |
| Конечная точка аналогового сигнала, АЕР [m?/h] | 15...75 |
| Диапазон измерения [°C] | 0...60 |
| Диапазон индикации [°C] | -12...72 |
| Разрешение [°C] | 0,2 |
| Точка срабатывания SP [°C] | 0,4...60 |
| Точка сброса rP [°C] | 0...59,8 |
| Aналоговая пусковая точка [°C] | 0...48 |
| Aналоговая конечная точка [°C] | 12...60 |
| С шагом в [°C] | 0,2 |
| Воспроизводимость [% от измеряемой величины] | +/- 1,5 |
| Точность (в диапазоне измерения) | +/- (6 % MW + 0,6 % MEW), (условия: установка в соответствии с DIN ISO 2533, установка в трубах: DN15) |
| Точность [K] | +/- 2, (средний поток в пределах диапазона измерения потока) |
| Время отклика [s] | 0,1, (dAP = 0) |
| Демпфирование коммутационного выхода dAP в шагах [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей, выбор среды |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 4,1 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 265 |
| Режим работы | ID прибора |
| по умолчанию | 265 |
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. допустимая относительная влажность воздуха [%] | 90 |
| Степень защиты | IP 65 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| Вибропрочность | DIN IEC 68-2-6 5 г (55...2000 Hz) |
| DIN IEC 68-2-6 | 5 г (55...2000 Hz) |
| MTTF [годы] | 227 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 963,5 |
| Материал | PBT-GF20, PC, PC, нерж. сталь (1.4301/304), FKM |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4301/304), керамика стекло обработанное, PEEK, полиэстер, FKM, алюминий анодное оксидирование |
| Момент затяжки [Nm] | 50 |
| Дисплей | Дисплей 4 x светодиод, зелёный (Nl/min, Nm?/h, Nm?, °C) Функции дисплея 1 x светодиод, жёлтый Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 4 x светодиод, зелёный (Nl/min, Nm?/h, Nm?, °C) |
| Функции дисплея | 1 x светодиод, жёлтый |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Дисплей | Nl/min, Nm?/h, Nm?, °C |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
