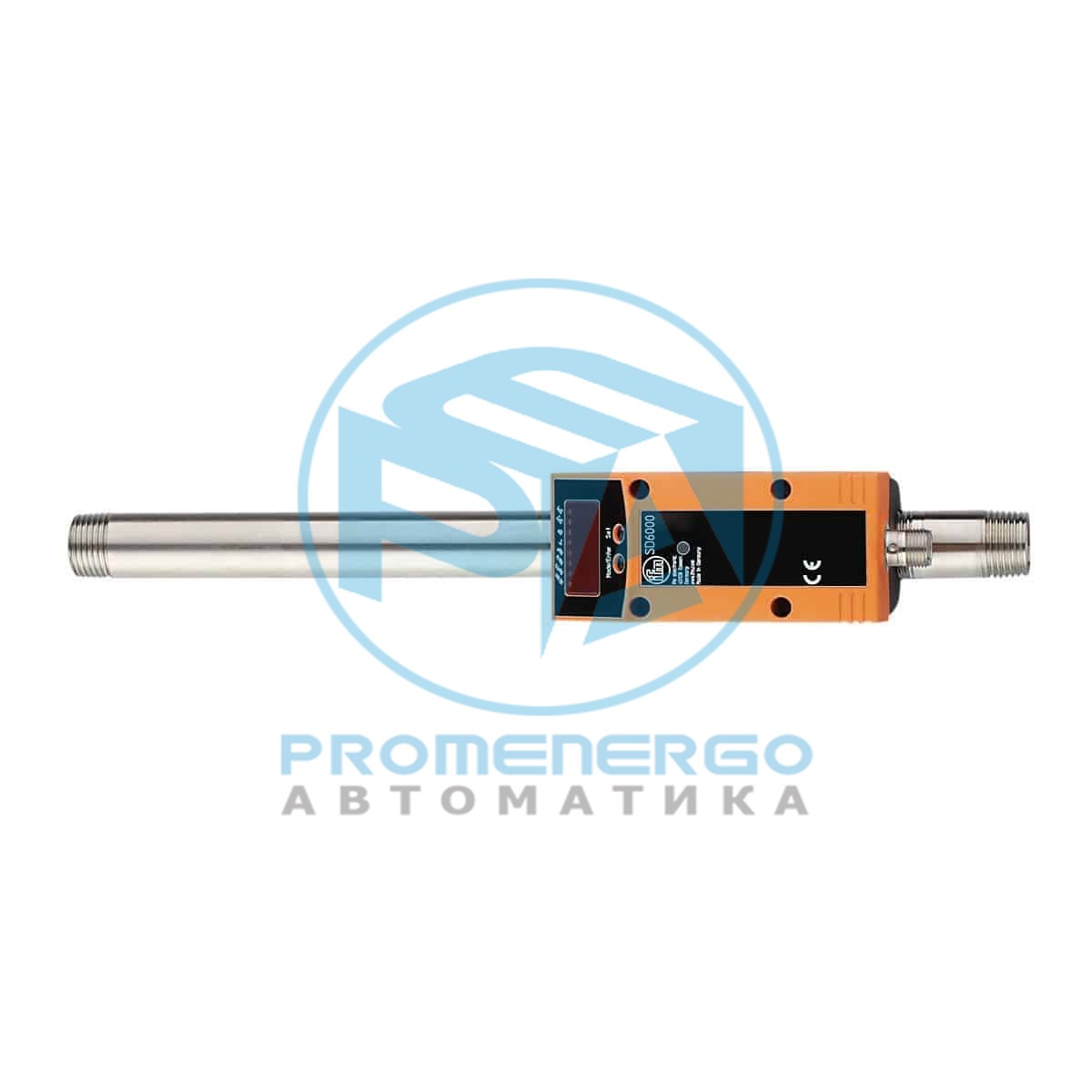

IFM SD6000
Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Для измерения сжатого воздуха в промышленности С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 10...1250 l/min 0,3...103,6 m/s 0,2...75 m?/h |
| 10...1250 l/min | 0,3...103,6 m/s |
| Подключение к процессу | резьбовое соединение R 1/2 DN15 |
| Применение | для общепромышленного применения |
| Среда | Сжатый воздух |
| Примечание к среде | качество воздуха ISO 8573-1 класс 141 класс 344 |
| Температура измеряемой среды [°C] | 0...60 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| MAWP (для применения в соответствии с CRN) [bar] | 16 |
| Рабочее напряжение [V] | 18...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 110 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации | 0...1500 l/min 0...124,3 m/s 0...90 m?/h |
| 0...1500 l/min | 0...124,3 m/s |
| Точка срабатывания SP | 10...1250 l/min 0,8...103,6 m/s 0,6...75 m?/h |
| 10...1250 l/min | 0,8...103,6 m/s |
| Точка сброса rP | 4...1244 l/min 0,3...103,1 m/s 0,2...74,6 m?/h |
| 4...1244 l/min | 0,3...103,1 m/s |
| Начальная точка аналогового сигнала, ASP | 0...938 l/min 0...77,7 m/s 0...56,3 m?/h |
| 0...938 l/min | 0...77,7 m/s |
| Конечная точка аналогового сигнала, АЕР | 312...1250 l/min 25,9...103,6 m/s 18,7...75 m?/h |
| 312...1250 l/min | 25,9...103,6 m/s |
| Ширина шага | 1 l/min 0,1 m/s 0,1 m?/h |
| 1 l/min | 0,1 m/s |
| Значение импульса | 0,001...1000000 m? |
| С шагом в | 0,001 m? |
| Длина импульса [s] | 0,02...2 |
| Диапазон измерения [°C] | 0...60 |
| Диапазон индикации [°C] | -12...72 |
| Воспроизводимость [% от измеряемой величины] | +/- 1,5 |
| Точность (в диапазоне измерения) | +/- (3 % MW + 0,3 % MEW) / +/- (6 % MW + 0,6 % MEW), (класс 141 /, класс 344, условия: установка в соответствии с DIN ISO 2533, установка в трубах: DN15) |
| Точность [K] | +/- 2, (средний поток в пределах диапазона измерения потока) |
| Время отклика [s] | 0,1, (dAP = 0) |
| Демпфирование коммутационного выхода dAP в шагах [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей, сумматор |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | нет |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 4,1 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 262 |
| Режим работы | ID прибора |
| по умолчанию | 262 |
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. допустимая относительная влажность воздуха [%] | 90 |
| Степень защиты | IP 65 |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Вибропрочность | DIN EN 68000-2-6 5 г (55...2000 Hz) |
| DIN EN 68000-2-6 | 5 г (55...2000 Hz) |
| MTTF [годы] | 227 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 942,5 |
| Материал | PBT-GF20, NBR, PC, нерж. сталь (1.4301/304), PTFE (тефлон), латунь (покрытие), FKM, алюминий с порошковым покрытием |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4301/304), FKM, керамика стекло обработанное, PEEK GF30, полиэстер, алюминий |
| Момент затяжки [Nm] | 50 |
| Дисплей | Дисплей 5 x светодиод, зелёный (Nl/min, Nm?/h, Nm/s, Nm?, °C) Функции дисплея 1 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 5 x светодиод, зелёный (Nl/min, Nm?/h, Nm/s, Nm?, °C) |
| Функции дисплея | 1 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции. |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
