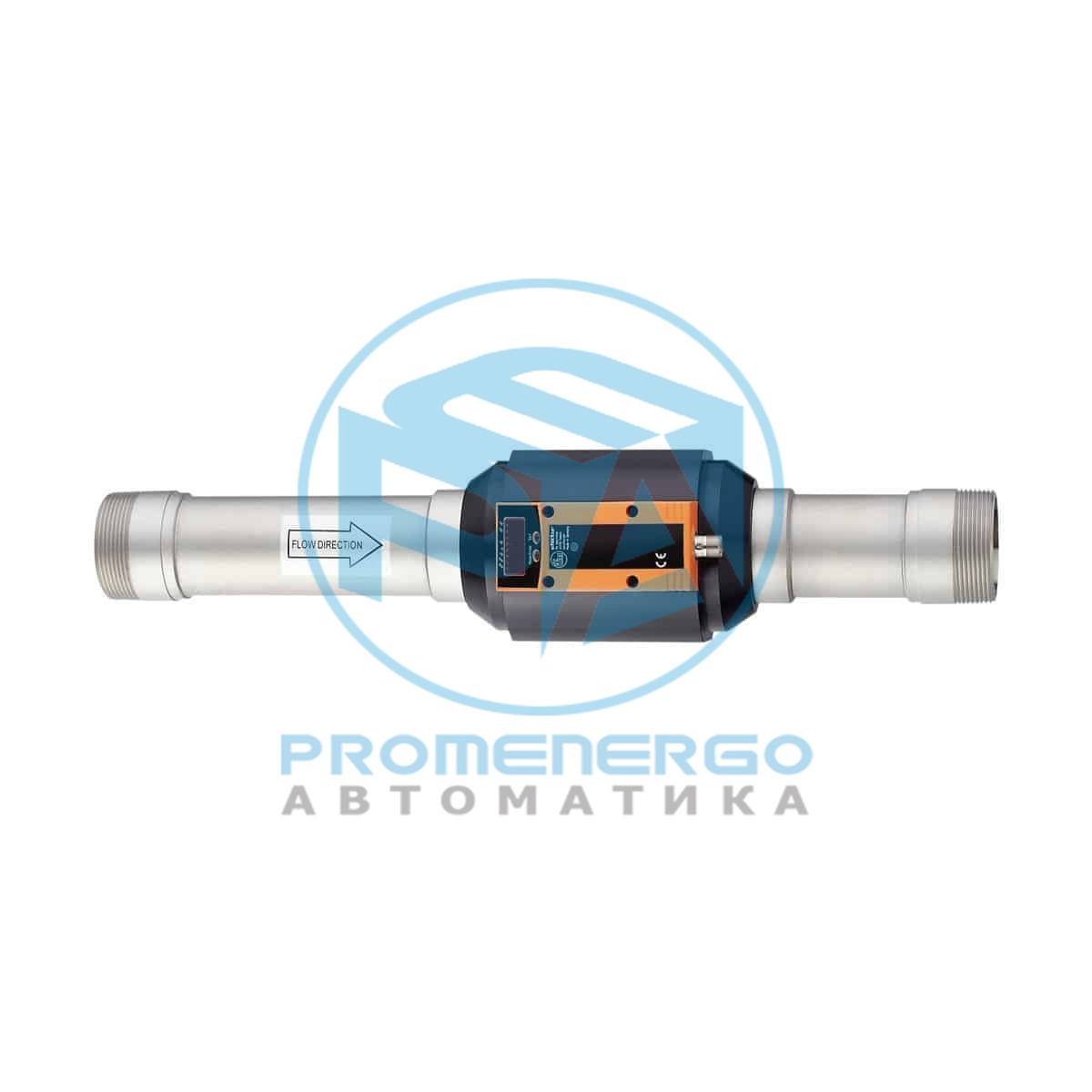

IFM SD2001
Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Для измерения сжатого воздуха в промышленности С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 90...24720 scfh 1,4...412 scfm |
| 90...24720 scfh | 1,4...412 scfm |
| Подключение к процессу | резьбовое соединение 2? NPT DN50 |
| Применение | для общепромышленного применения |
| Среда | Сжатый воздух |
| Примечание к среде | качество воздуха ISO 8573-1 класс 141 класс 344 |
| Температура измеряемой среды [°F] | 32...140 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [psi] | 232 |
| MAWP (для применения в соответствии с CRN) [bar] | 16 |
| Рабочее напряжение [V] | 19...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 100 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 0,5 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации | 0...29670 scfh 0...494,4 scfm |
| 0...29670 scfh | 0...494,4 scfm |
| Точка срабатывания SP | 220...24720 scfh 3,7...412 scfm |
| 220...24720 scfh | 3,7...412 scfm |
| Точка сброса rP | 100...24600 scfh 1,6...409,9 scfm |
| 100...24600 scfh | 1,6...409,9 scfm |
| Начальная точка аналогового сигнала, ASP | 0...18540 scfh 0...309 scfm |
| 0...18540 scfh | 0...309 scfm |
| Конечная точка аналогового сигнала, АЕР | 6180...24720 scfh 103...412 scfm |
| 6180...24720 scfh | 103...412 scfm |
| Ширина шага | 10 scfh 0,1 scfm |
| 10 scfh | 0,1 scfm |
| Значение импульса | 0,400...4 000 000 scf |
| С шагом в | 0,020...1000 scf |
| Длина импульса [s] | 0,049... 2 |
| Диапазон измерения [°F] | 32...140 |
| Диапазон индикации [°F] | 32...140 |
| Воспроизводимость [% от измеряемой величины] | +/- 1,5 |
| Точность (в диапазоне измерения) | +/- (3 % MW + 0,3 % MEW) / +/- (6 % MW + 0,6 % MEW), (класс 141 /, класс 344, условия: установка в соответствии с DIN ISO 2533, установка в трубах: DN50) |
| Точность [K] | +/- 2, (средний поток в пределах диапазона измерения потока) |
| Время отклика [s] | 0,1, (dAP = 0) |
| Демпфирование коммутационного выхода dAP в шагах [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей |
| Температура окружающей среды [°F] | 32...140 |
| Температура хранения [°F] | -4...185 |
| Макс. допустимая относительная влажность воздуха [%] | 90 |
| Степень защиты | IP 65 |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Вибропрочность | DIN EN 68000-2-6 5 г (55...2000 Hz) |
| DIN EN 68000-2-6 | 5 г (55...2000 Hz) |
| MTTF [годы] | 227 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 4269,5 |
| Материал | PBT-GF20, NBR, PC, нерж. сталь (1.4301/304), PTFE (тефлон), латунь (покрытие), FKM, алюминий с порошковым покрытием |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4301/304), FKM, керамика стекло обработанное, PEEK GF30, полиэстер, алюминий |
| Дисплей | Дисплей 4 x светодиод, зелёный (scfm, scfh, scf, °F) Функции дисплея 1 x светодиод, жёлтый Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 4 x светодиод, зелёный (scfm, scfh, scf, °F) |
| Функции дисплея | 1 x светодиод, жёлтый |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Примечания | scf = стандартный кубический фут scfh = стандартный кубический фут в час scfm = стандартный кубический фут в минуту MW = Измеренное значение MEW = Верхний предел диапазона измерения Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции. |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
