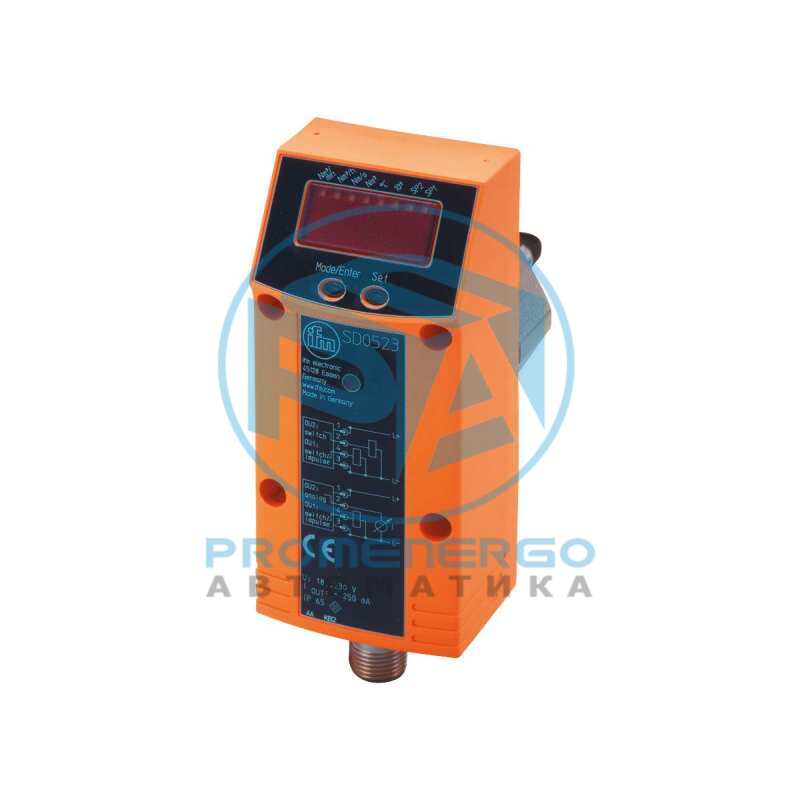

IFM SD0523
Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Для измерения сжатого воздуха в промышленности С коммутационным, аналоговым и импульсным выходом Настраиваемый на внутренний диаметр трубы
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 0,5...143,9 m/s 8...2110 m?/h 0,12...35,18 m?/min |
| 0,5...143,9 m/s | 8...2110 m?/h |
| Подключение к процессу | резьбовое соединение G 1 внутренняя резьба |
| Установка | Настраиваемый на внутренний диаметр трубы, (38...254 mm) |
| Среда | Сжатый воздух |
| Температура измеряемой среды [°C] | 0...60 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| Предел прочности по давлению [psi] | 232 |
| MAWP (для применения в соответствии с CRN) [bar] | 16 |
| Рабочее напряжение [V] | 18...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 110 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения | Диапазон измерения/настройки, Контроль скорости потока, Значения при: ? 72 mm |
| Диапазон индикации | 0...172,7 m/s 0...2532 m?/h 0...42,22 m?/min |
| 0...172,7 m/s | 0...2532 m?/h |
| Разрешение | 0,1 m/s 2 m?/h 0,02 m?/min |
| 0,1 m/s | 2 m?/h |
| Точка срабатывания SP | 1,2...143,9 m/s 18...2110 m?/h 0,28...35,18 m?/min |
| 1,2...143,9 m/s | 18...2110 m?/h |
| Точка сброса rP | 0,5...143,2 m/s 6...2100 m?/h 0,12...35 m?/min |
| 0,5...143,2 m/s | 6...2100 m?/h |
| Начальная точка аналогового сигнала, ASP | 0...107,9 m/s 0...1582 m?/h 0...26,38 m?/min |
| 0...107,9 m/s | 0...1582 m?/h |
| Конечная точка аналогового сигнала, АЕР | 36...143,9 m/s 528...2110 m?/h 8,8...35,18 m?/min |
| 36...143,9 m/s | 528...2110 m?/h |
| Ширина шага | 0,1 m/s 2 m?/h 0,02 m?/min |
| Значение импульса | 1...1000 x 10? |
| С шагом в | 1 Nm? |
| Длина импульса [s] | 0,7...2 (D = 72 mm) |
| Диапазон измерения [°C] | 0...60 |
| Диапазон индикации [°C] | -12...72 |
| Разрешение [°C] | 0,2 |
| Точка срабатывания SP [°C] | 0,4...60 |
| Точка сброса rP [°C] | 0,2...59,8 |
| Aналоговая пусковая точка [°C] | 0...45 |
| Aналоговая конечная точка [°C] | 15...60 |
| С шагом в [°C] | 0,2 |
| Воспроизводимость [% от измеряемой величины] | +/- 1,5 |
| Точность (в диапазоне измерения) | +/- (6 % MW + 0,6 % MEW), (D = 72mm, T = 22 °C, стандартный объемный расход: 50...850 Nm?/h) |
| Точность [K] | +/- 2,5 (Q > 2 Nm?/h) |
| Время отклика [s] | 0,1, (dAP = 0) |
| Демпфирование коммутационного выхода dAP в шагах [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 |
| Динамика реакции срабатывания T05 / T09 [s] | 30 (Q > 2 Nm?/h) |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, токовый/импульсный выход, дисплей можно вращать и отключить, Дисплей, сумматор |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Process Data Variable, Device Identification |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 381 |
| Режим работы | ID прибора |
| по умолчанию | 381 |
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -20...85 |
| Макс. допустимая относительная влажность воздуха [%] | 90 |
| Степень защиты | IP 65 |
| ЭMC | DIN EN 60947-5-9 DIN EN 61000-6-3 |
| Вибропрочность | DIN EN 60068-2-6 5 г (55...2000 Hz) |
| DIN EN 60068-2-6 | 5 г (55...2000 Hz) |
| MTTF [годы] | 213 |
| Вес [g] | 539,5 |
| Материал | PBT-GF20, PC, нерж. сталь (1.4301/304), FKM |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316), нерж. сталь (1.4301/304), керамика стекло обработанное, PEEK, полиэстер, FKM |
| Дисплей | Дисплей 4 x светодиод, зелёный (Nm?/min, Nm?/h, Nm?, °C) Функции дисплея 1 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 4 x светодиод, зелёный (Nm?/min, Nm?/h, Nm?, °C) |
| Функции дисплея | 1 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Примечания | Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. D = внутренний диаметр трубы |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
