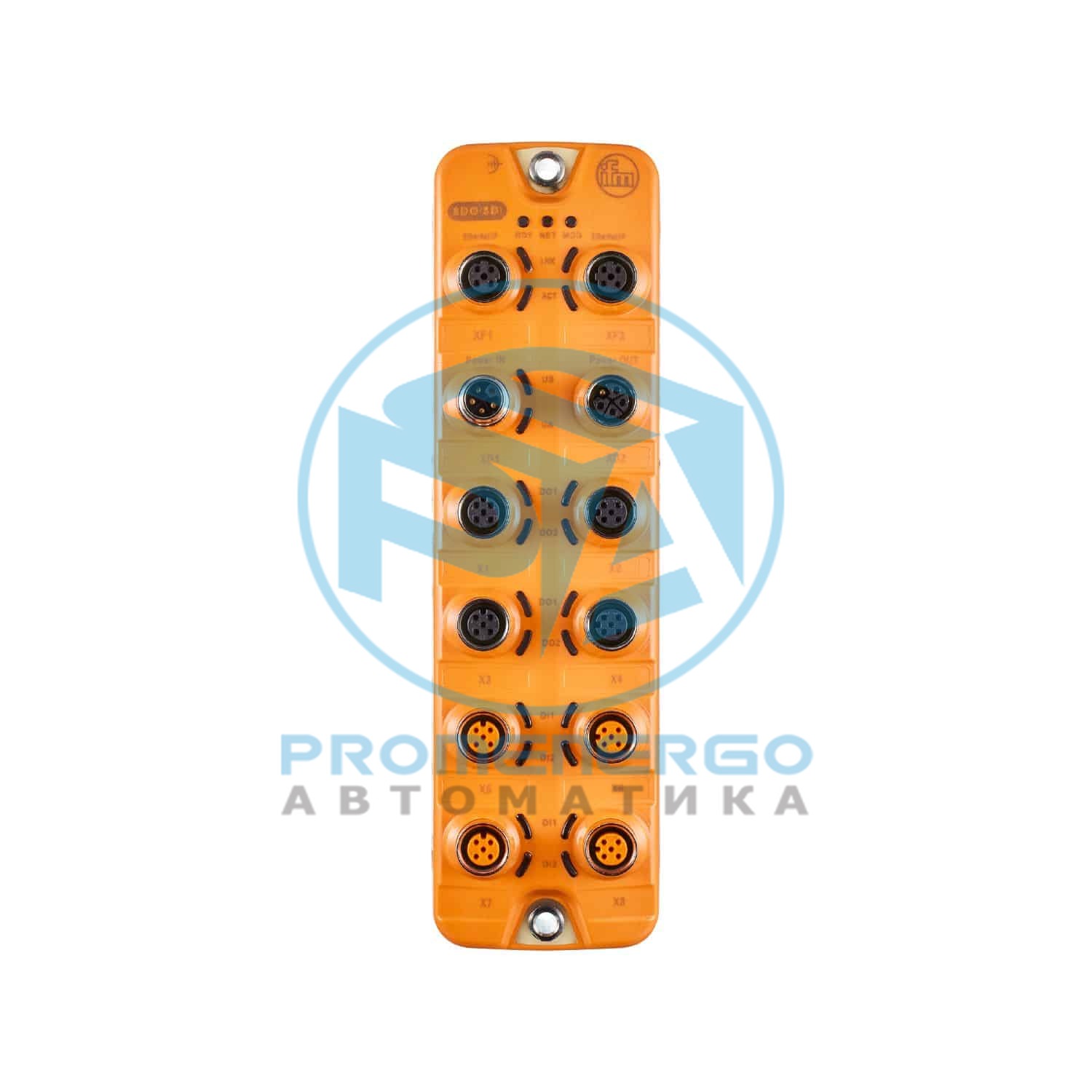

IFM AL4302
Приложение Применение Модули ввода / вывода для полевой шины Daisy-chain function напряжение питания; полевая шина Электронные данные Рабочее напряжение [V]
Технические характеристики
| Применение | Модули ввода / вывода для полевой шины |
|---|---|
| Daisy-chain function | напряжение питания; полевая шина |
| Рабочее напряжение [V] | 20...30 DC; (US ; по PELV) |
| Потребление тока [mA] | 300...3900 |
| Класс защиты | III |
| Дополнительное напряжение питания [V] | 20...30 DC; (UA) |
| Макс. общая токовая нагрузка [A] | 8 |
| Ток нагрузки на один порт [A] | 3,6 |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Количество входов и выходов | Количество цифровых входов: 8; Количество цифровых выходов: 8 |
| Входы - Количество цифровых входов | 8; (тип 2 в соответствии с IEC 61131-2) |
| Коммутационный уровень [V] high | 11...30 |
| Коммутационный уровень [V] low | 0...5 |
| Аналоговые входы защищены от короткого замыкания | да |
| Выходы - Количество цифровых выходов | 8 |
| Защита от короткого замыкания | да |
| Питание актуатора UA - Макс. допустимая токовая нагрузка на каждый выход [mA] | 3600 |
| Выбор параметров | Функция счётчика |
| Функции и параметры | Функция CTU (Up Counter), CTD (Down Counter), CTUD (Up-Down Counter), CTDIR (Direction Counter), switching function (SSC) single point, two point, window, latch |
| Номер | 4 (1 counter for each input port) |
| Вычисление частоты | 4500 Hz |
| Основной счетчик | 32 Bit (0...4.294.967.295) |
| Счетчик партии | 16 Bit (0...65.535) |
| Коммуникационный интерфейс | Ethernet |
| Ethernet | PROFINET |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 MBit/s |
| Протокол | PROFINET |
| IP-адресс | 0.0.0.0 |
| Маска подсети | 0.0.0.0 |
| IP-адрес шлюза | 0.0.0.0 |
| MAC-адресс | см. типовую бирку |
| Примечание к интерфейсам | CC-C (Conformance Class C) (IRT-Switch) |
| Резервирование | S2 |
| Netload Class | III |
| Поддерживаемые топологии сети | строка, кольцо |
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67 |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| Вес [g] | 421 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 208 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
| Уплотнительный материал | FKM |
| Разъем | M12; кодировка: D; Уплотнение: FKM |
| 1 | TX + |
| 2 | RX + |
| 3 | TX - |
| 4 | RX - |
| 5 | не используется |
| Разъем | M12; кодировка: A; Уплотнение: FKM |
| 1 | не используется |
| 2 | Цифровой выход 2 (UA) L+ |
| 3 | GND (UA) |
| 4 | Цифровой выход 1 (UA) L+ |
| 5 | заземление |
| 1 | Питание датчика (US) L+ |
| 2 | Цифровой вход 2 |
| 3 | Питание датчика (US) L- |
| 4 | Цифровой вход 1 |
| Разъем | M12; кодировка: L |
| 1 | + 24 V DC (US) коричневый |
| 2 | GND (UA) белый |
| 3 | GND (US) синий |
| 4 | + 24 V DC (UA) черный |
| 5 | FE серый |
| Разъем | M12; кодировка: L; Уплотнение: FKM |
