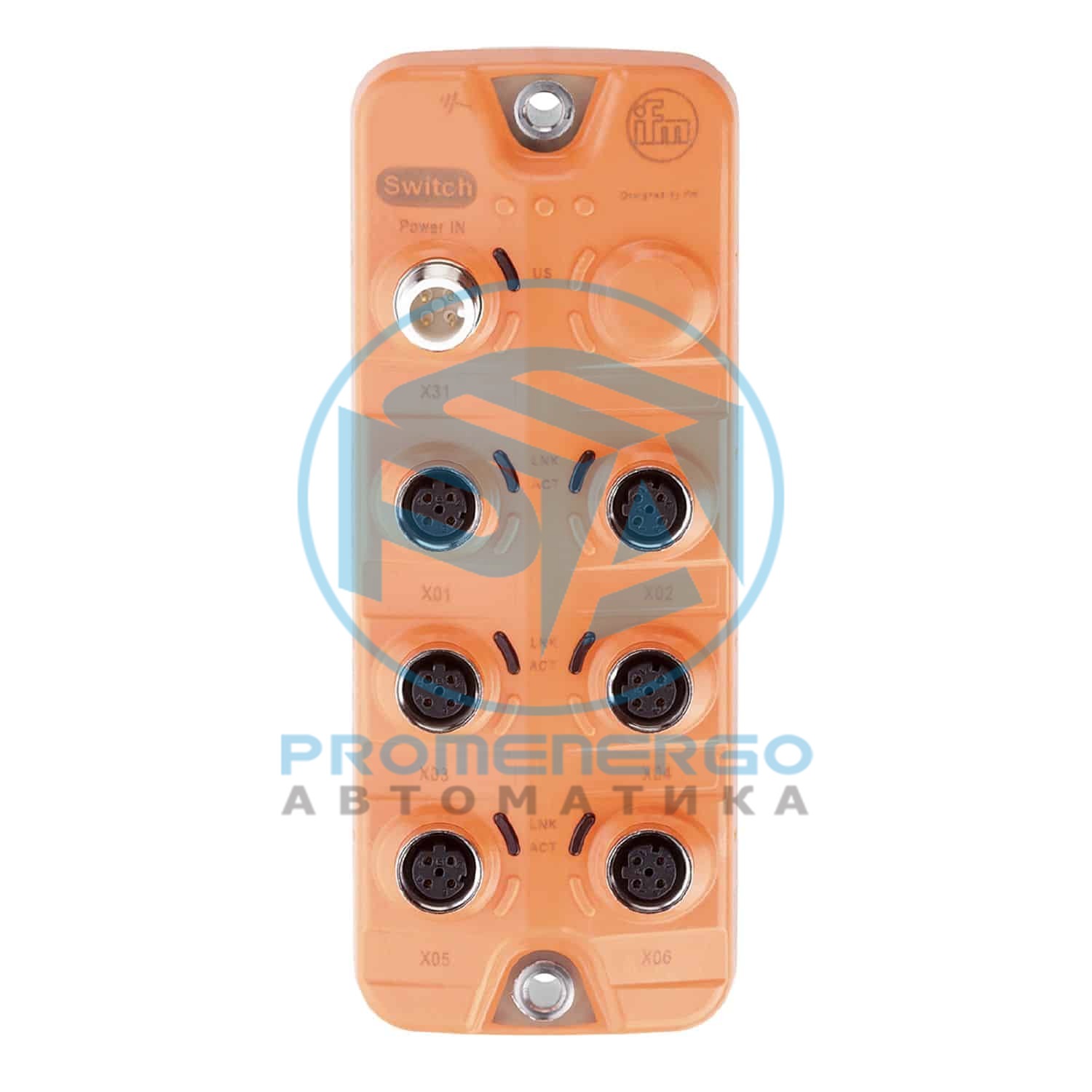

IFM AL3000
Исполнение неуправляемый коммутатор для промышленного применения Применение f?r PROFINET-Netzwerke Электронные данные Рабочее напряжение [V] 8...32 DC; (US; по SELV/PELV) Номинальное
Технические характеристики
| Исполнение | неуправляемый коммутатор для промышленного применения |
|---|---|
| Применение | f?r PROFINET-Netzwerke |
| Рабочее напряжение [V] | 8...32 DC; (US; по SELV/PELV) |
| Номинальное напряжение [V] | 12 / 24 DC |
| Потребление тока [mA] | 100; (US; 24 V: 50 mA) |
| Класс защиты | III |
| Защита от перепутывания полярности | да |
| Коммуникационный Ethernet интерфейс | 6 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Примечание к интерфейсам PROFINET | Класс соответствия A (CC-A) |
| тип обработки | Store and Forward |
| автоматическая полярность | да |
| автосогласование | да |
| автоматическое MDI-X | да |
| QoS (Качество обслуживания) | IEEE 802.1p, IEEE 802.1Q |
| приоритетные очереди | 4 |
| Размер таблицы MAC | 2000 адресов |
| блокировка | LLDP, PTCP 01:80:C2:00:00:0E |
| Температура окружающей среды [°C] | -25...70 |
| Температура хранения [°C] | -25...85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| MTTF [годы] | 232 |
| Вес [g] | 303,8 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 152 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
| Уплотнительный материал | FKM |
| Разъем | 6 x M12; кодировка: D; Уплотнение: FKM |
| Контакты X01...X06 | 1 TX +; 2 RX +; 3 TX -; 4 RX -; 5 не используется |
| Разъем | 1 x M12; кодировка: A |
| Контакты X31 | 1 + 24 V DC (US); 2 не используется; 3 GND (US); 4 не используется |
