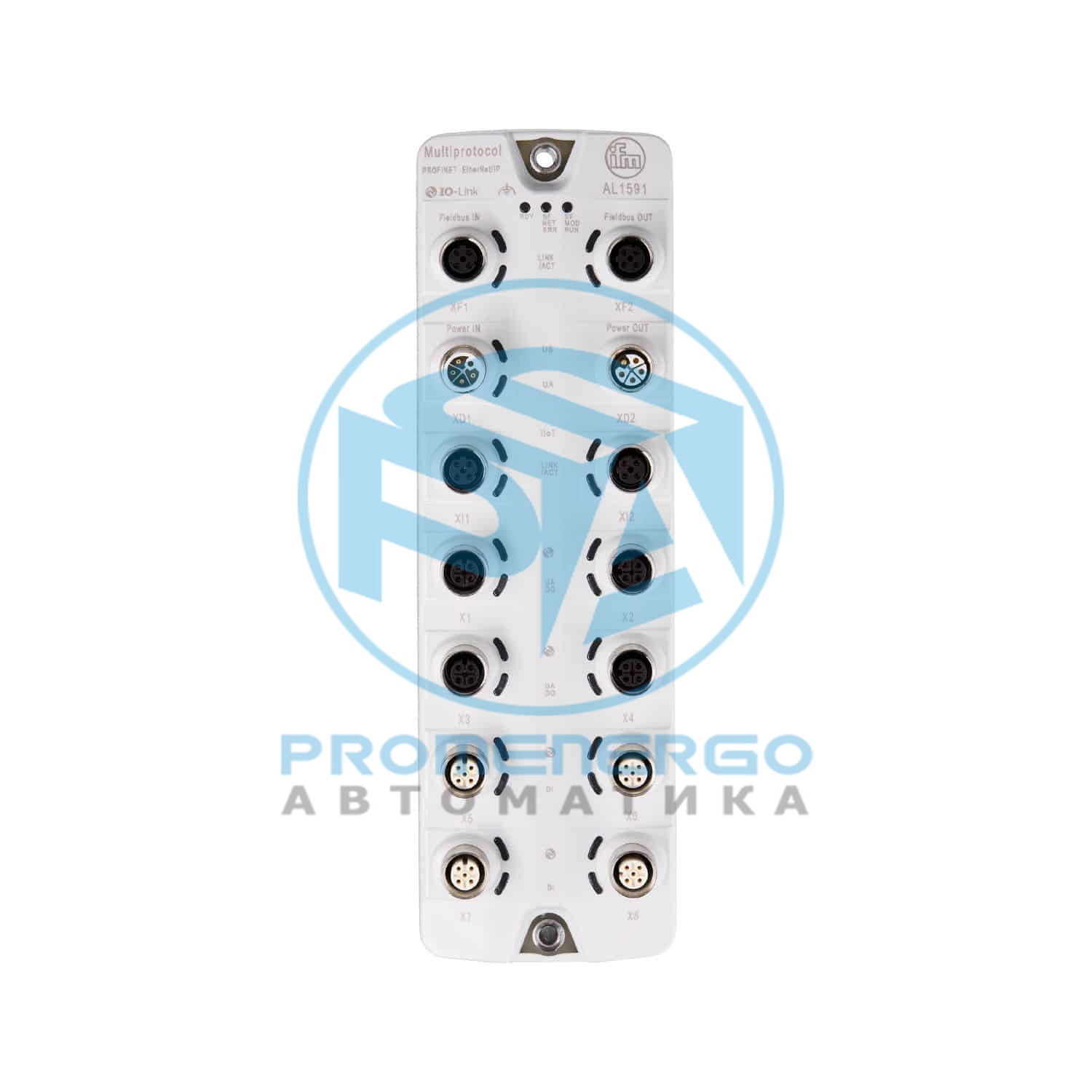

IFM AL1591
Приложение Применение гигиенические системы; Модули ввода / вывода для полевой шины Daisy-chain function напряжение питания; полевая шина; IoT interface Электронные
Технические характеристики
| Применение | гигиенические системы; Модули ввода / вывода для полевой шины |
|---|---|
| Daisy-chain function | напряжение питания; полевая шина; IoT interface |
| Рабочее напряжение [V] | 20...28 DC; (US ; по PELV) |
| Потребление тока [mA] | 300...3900; (US) |
| Класс защиты | III |
| Дополнительное напряжение питания [V] | 20...28 DC; (UA) |
| Макс. общая токовая нагрузка [A] | 4 |
| Ток нагрузки на один порт [A] | 4 |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Ток нагрузки на один порт [A] | 2 |
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество цифровых входов | 12 |
| Количество цифровых выходов | 12 |
| Количество цифровых входов | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) |
| Коммутационный уровень high [V] | 11...28 |
| Коммутационный уровень low [V] | 0...5 |
| Выходы | Количество цифровых: 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2) |
| Защита от короткого замыкания | да |
| Макс. допустимая токовая нагрузка на каждый выход (актуатор UA) [mA] | 4000 |
| Макс. допустимая токовая нагрузка на каждый выход (датчик US) [mA] | 350 |
| Выбор параметров | Node-RED |
| Операционная система | Embedded Linux |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Заводские настройки | EtherNet/IP |
| Ethernet | EtherNet/IP |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Протокол | EtherNet/IP |
| Заводские настройки IP-адресс | 192.168.1.250 |
| маска подсети | 255.255.255.255 |
| IP - адрес шлюза | 0.0.0.0 |
| MAC-адресс | см. типовую бирку |
| Примечание к интерфейсам | DHCP, BOOTP, static, DLR (Device Level Ring), Поддерживаемые топологии сети: строка, кольцо |
| Ethernet - PROFINET | Стандарт передачи 100Base-TX; Скорость передачи 100 MBit/s; Протокол PROFINET; Заводские настройки IP-адресс: 0.0.0.0; маска подсети: 0.0.0.0; IP - адрес шлюза: 0.0.0.0; MAC-адресс: см. типовую бирку |
| Примечание к интерфейсам | IO-Link Integration Edition 2, CC-C (Conformance Class C) (IRT-Switch), Netload Class III, SNMP (Simple Network Management Protocol), MRP (Media Redundancy Protocol), Поддерживаемые топологии сети: строка, кольцо |
| Ethernet - Internet of Things | Стандарт передачи 10Base-T; 100Base-TX; Скорость передачи 10 MBit/s; 100 MBit/s; Протокол MQTT JSON; OPC UA; Заводские настройки IP-адресс: 169.254.x.x; маска подсети: 255.255.0.0; IP - адрес шлюза: 0.0.0.0; MAC-адресс: см. типовую бирку |
| Примечание к интерфейсам | Протокол безопасности: HTTPS, MQTTS, TLS |
| IO-Link Master | Способ передачи COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud); IO-Link проверка 1.1 |
| Портов класса А | 4 |
| Портов класса В | 4 |
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| Вес [g] | 649,55 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 238 x 74,3 x 24 |
| Материал | корпус: PA (полиамид) серый; Разъём: нерж. сталь (1.4404 / 316L) |
| Уплотнительный материал | EPDM |
| Разъем | 2 x M12; кодировка: D; Уплотнение: EPDM |
| IN/OUT XF1, XF2 | 1: DATA TX + 2: DATA RX + 3: DATA TX - 4: DATA RX - 5: n.c. |
| IN/OUT XI1, XI2 | 1: DATA TX + 2: DATA RX + 3: DATA TX - 4: DATA RX - 5: n.c. |
| Разъем | 8 x M12; кодировка: A; Уплотнение: EPDM |
| IO-Link Port Class B X1...X4 | 1: L+ (US; Питание датчика) 2: L+ (UA; Питание привода/ DO2) 3: L- (US; Питание датчика) 4: IO-Link/ DI1/ DO1 5: L- (UA; Питание привода) |
| IO-Link Port Class A X5...X7 | 1: L+ (US; Питание датчика) 2: DI2 3: L- (US; Питание датчика) 4: IO-Link/ DI1/ DO1 5: n.c. |
| Port X8 | 1: L+ (US; Питание датчика) 2: DI2 3: L- (US; Питание датчика) 4: IO-Link/ DI1/ DO1 5: Reserved Recovery-Pin |
| Примечание | DI: digital input; DO: digital output; n.c.: not connected |
| Разъем | 1 x M12; кодировка: L |
| XD1 | 1: L+ (US) 2: L- (UA) 3: L- (US) 4: L+ (UA) 5: FE |
| Разъем | 1 x M12; кодировка: L; Уплотнение: EPDM |
| XD2 | 1: L+ (US) 2: L- (UA) 3: L- (US) 4: L+ (UA) 5: FE |
