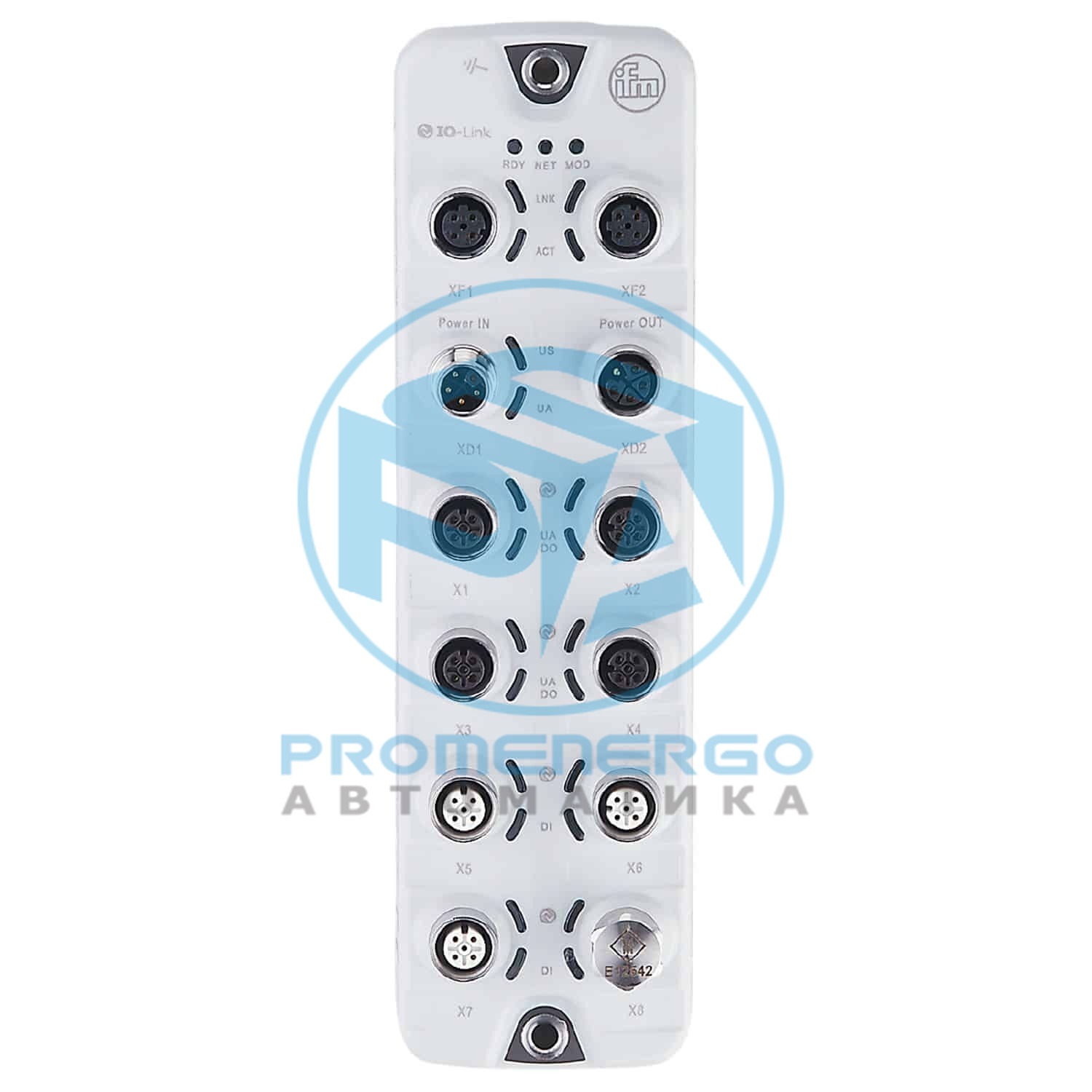

IFM AL1433
Приложение Применение гигиенические системы; Модули ввода / вывода для полевой шины Daisy-chain function напряжение питания; полевая шина Электронные данные Рабочее
Технические характеристики
| Применение | гигиенические системы; Модули ввода / вывода для полевой шины |
|---|---|
| Daisy-chain function | напряжение питания; полевая шина |
| Рабочее напряжение [V] | 20...28 DC; (US ; по PELV) |
| Потребление тока [mA] | 300...3900; (US) |
| Класс защиты | III |
| Дополнительное напряжение питания [V] | 20...30 DC; (UA) |
| Макс. общая токовая нагрузка [A] | 8 |
| Ток нагрузки на один порт [A] | 2; (регулируемый: 0...2; Заводская настройка: 2) |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Ток нагрузки на один порт [A] | 2; (регулируемый: 0...2; Заводская настройка: 0,45) |
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество цифровых входов | 12 |
| Количество цифровых выходов | 12 |
| Количество цифровых входов | 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1) |
| Коммутационный уровень high [V] | 11...30 |
| Коммутационный уровень low [V] | 0...5 |
| Аналоговые входы | защищены от короткого замыкания: да |
| Количество цифровых выходов | 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2) |
| Защита от короткого замыкания | да |
| Макс. допустимая токовая нагрузка на каждый выход (актуатор UA) [mA] | 2000 |
| Макс. допустимая токовая нагрузка на каждый выход (датчик US) [mA] | 2000 |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet | EtherCAT |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 MBit/s |
| Протокол | EtherCAT |
| Заводские настройки MAC-адресс | см. типовую бирку |
| Примечание к интерфейсам | AoE (ADS over EtherCAT), CoE (CANopen over EtherCAT), EoE (Ethernet over EtherCAT), FoE (File Access over EtherCAT) |
| IO-Link Master | Способ передачи COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link проверка | 1.1 |
| Портов класса А | 4 |
| Портов класса В | 4 |
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67; IP 69K; (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| Вес [g] | 432,7 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 208 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) серый; Разъём: нерж. сталь (1.4404 / 316L) |
| Уплотнительный материал | EPDM |
| Разъем | 2 x M12; кодировка: D; Уплотнение: EPDM |
| Разъем | 8 x M12; кодировка: A; Уплотнение: EPDM |
| IO-Link Port Class B X1...X4 | 1 Питание датчика (US) L + 2 Питание привода / Цифровой выход (UA) L+ 3 Питание датчика (US) L- 4 C/Q IO-Link 5 Питание привода (UA) L- |
| IO-Link Port Class A X5...X8 | 1 Питание датчика (US) L+ 2 Цифровой вход (US) 3 Питание датчика (US) L- 4 C/Q IO-Link 5 не используется |
| Разъем | 1 x M12; кодировка: L |
| XD1 | 1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый |
| Разъем | 1 x M12; кодировка: L; Уплотнение: EPDM |
| XD2 | 1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый |
