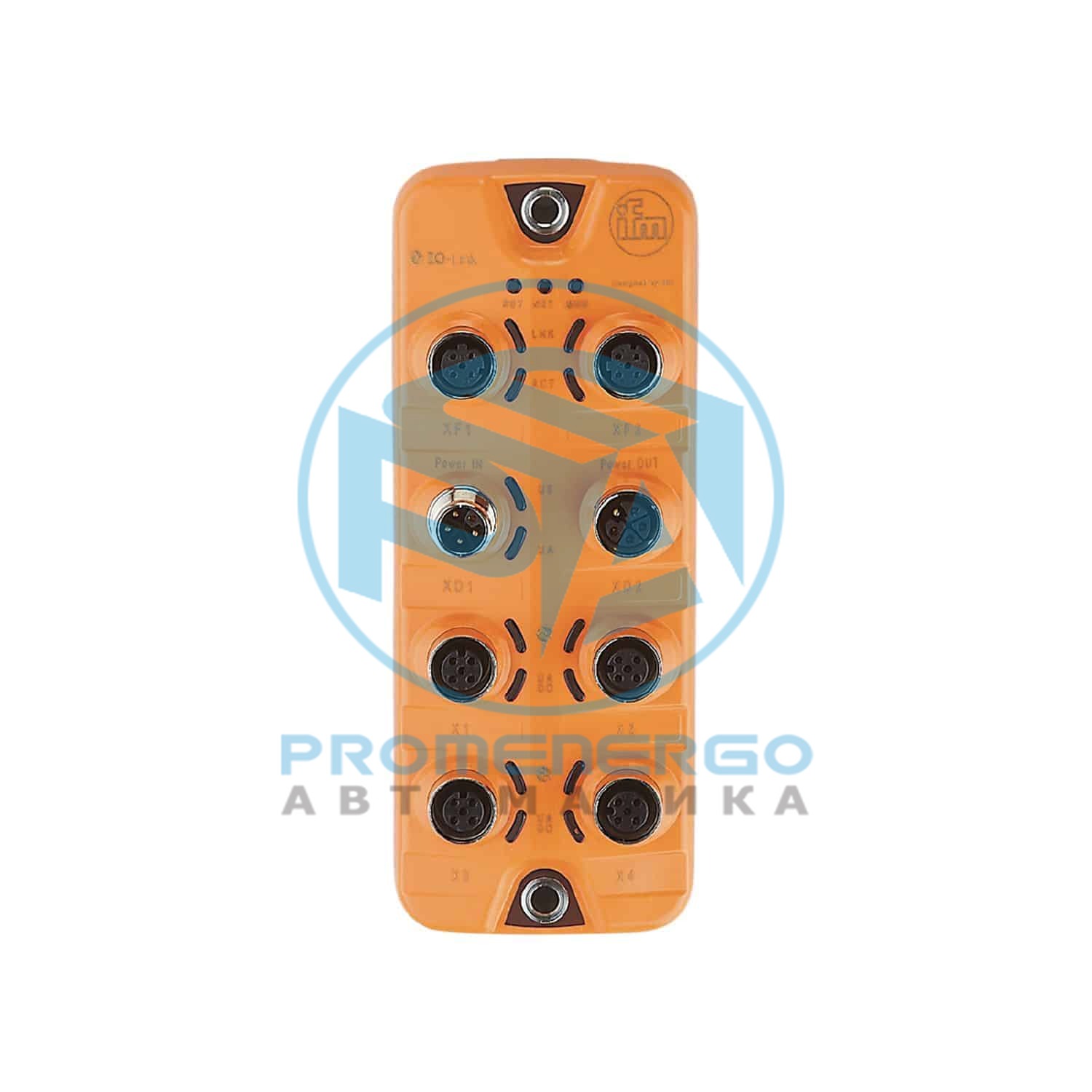

IFM AL1430
Приложение Применение Модули ввода / вывода для полевой шины Daisy-chain function напряжение питания; полевая шина Электронные данные Рабочее напряжение [V]
Технические характеристики
| Применение | Модули ввода / вывода для полевой шины |
|---|---|
| Daisy-chain function | напряжение питания; полевая шина |
| Рабочее напряжение [V] | 20...30 DC; (US ; по PELV) |
| Потребление тока [mA] | 300...3900; (US) |
| Класс защиты | III |
| Дополнительное напряжение питания [V] | 20...30 DC; (UA) |
| Питание актуатора UA | Макс. общая токовая нагрузка [A]: 8 Ток нагрузки на один порт [A]: 2; (регулируемый: 0...2; Заводская настройка: 2) |
| Питание датчика US | Макс. общая токовая нагрузка [A]: 3,6 Ток нагрузки на один порт [A]: 2; (регулируемый: 0...2; Заводская настройка: 0,45) |
| Общее количество входов и выходов | 8; (конфигурируемый) |
| Количество цифровых входов | 4; (IO-Link Port Class B: 4 x 1) |
| Количество цифровых выходов | 8; (IO-Link Port Class B: 4 x 2) |
| Коммутационный уровень [V] high | 11...30 |
| Коммутационный уровень [V] low | 0...5 |
| Аналоговые входы | защищены от короткого замыкания: да |
| Защита от короткого замыкания | да |
| Макс. допустимая токовая нагрузка на каждый выход (Питание актуатора UA) [mA] | 2000 |
| Макс. допустимая токовая нагрузка на каждый выход (Питание датчика US) [mA] | 2000 |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet - EtherCAT | Стандарт передачи: 100Base-TX Скорость передачи: 100 MBit/s Протокол: EtherCAT Заводские настройки MAC-адресс: см. типовую бирку |
| Примечание к интерфейсам | AoE (ADS over EtherCAT) CoE (CANopen over EtherCAT) EoE (Ethernet over EtherCAT) FoE (File Access over EtherCAT) |
| IO-Link Master | Способ передачи: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) IO-Link проверка: 1.1 Количество портов класса В: 4 |
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA NEMA 250 5.13.1 AA |
| Вес [g] | 312,6 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 152 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
| Уплотнительный материал | FKM |
| Разъем | 2 x M12; кодировка: D; Уплотнение: FKM |
| IN / OUT XF1, XF2 | 1 TX + 2 RX + 3 TX - 4 RX - 5 не используется |
| Разъем | 4 x M12; кодировка: A; Уплотнение: FKM |
| IO-Link Port Class B X1...X4 | 1 Питание датчика (US) L + 2 Питание привода / Цифровой выход (UA) L+ 3 Питание датчика (US) L- 4 C/Q IO-Link 5 Питание привода (UA) L- |
| Разъем | 1 x M12; кодировка: L |
| XD1 | 1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый |
| Разъем | 1 x M12; кодировка: L; Уплотнение: FKM |
| XD2 | 1 + 24 V DC (US) коричневый 2 GND (UA) белый 3 GND (US) синий 4 + 24 V DC (UA) черный 5 FE серый |
