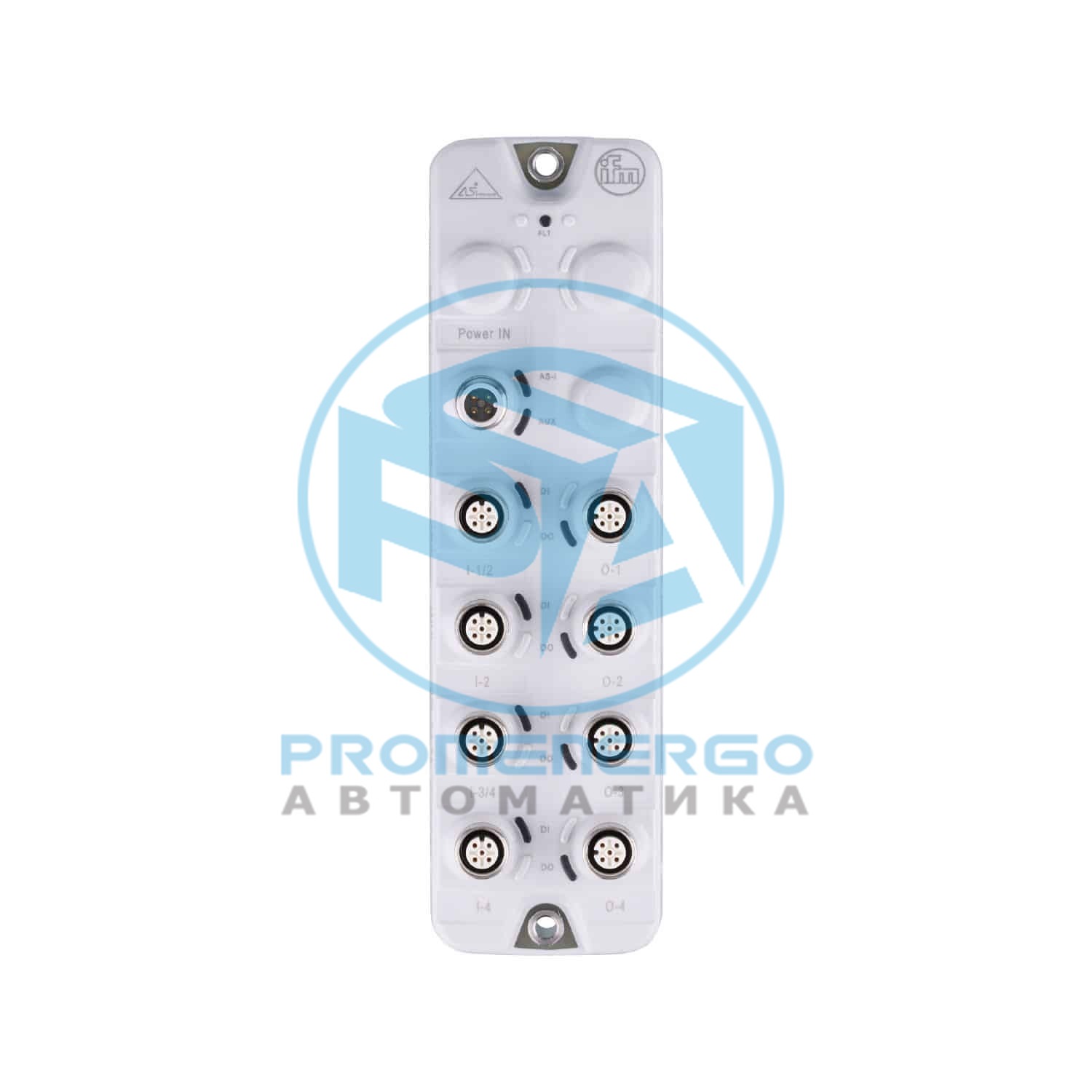

IFM AC2953
Общее описание Модель AC2953 Тип AS-интерфейс модуль ProcessLine Модификация ProcessLine 4DI-Y 4DO IP69K Применение Гигиенические и влажные среды в пищевой
Технические характеристики
| Модель | AC2953 |
|---|---|
| Тип | AS-интерфейс модуль ProcessLine |
| Модификация | ProcessLine 4DI-Y 4DO IP69K |
| Применение | Гигиенические и влажные среды в пищевой промышленности |
| Встроенный «Watchdog» | да |
| Рабочее напряжение [V] | 18...31,6 DC |
| Общее потребление тока из [mA] | 250 |
| Класс защиты | III |
| Дополнительное напряжение питания [V] | 15...30 DC |
| Макс. потребление тока от дополнительного источника [mA] | 3500 (AUX) |
| Количество цифровых входов | 4 |
| Количество цифровых выходов | 4 |
| Входная цепь цифровых входов | PNP |
| Напряжение питания выходов датчика AS-i [V] | 18...30 |
| Макс. суммарный ток нагрузки входов [mA] | 180 |
| Входной ток High [mA] | 2...4 |
| Входной ток Low [mA] | 0...1,5 |
| Коммутационный уровень high [V] | > 11 |
| Аналоговые входы защищены от короткого замыкания | да |
| Цепь выходов | PNP |
| Диапазон напряжения DC выходов [V] | 15...30 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 1000 |
| Макс. общая токовая нагрузка выходов [A] | 3,5 |
| Защита от короткого замыкания выходов | да |
| Гальваническая развязка | да |
| Выходы питания актуатора AUX | да |
| Температура окружающей среды [°C] | -25...60 |
| Примечание к температуре окружающей среды | 2000 m: -25...60 °C; 3000 m: -25...56 °C; 4000 m: -25...53 °C |
| Температура хранения [°C] | -25...85 |
| Макс. допустимая относительная влажность [%] | 90 (без конденсации) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты | IP 65; IP 66; IP 67; IP 69K (эксплуатация с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| AS-i версия | 3.0 |
| Расширенный режим адресации | да |
| AS-i профиль | S-7.A.7 |
| AS-i конфигурация ввода/вывода [hex] | 7 |
| ID код AS-i [hex] | A.7 |
| AS-i ID1 код [hex] | 7 (фиксированный) |
| Биты данных | Бит данных D0 D1 D2 D3 |
| Вход | 1 2 3 4 |
| Разъём | I-1/2 I-1/2 / I-2 I-3/4 I-3/4 / I-4 |
| Контакт | 4 2 4 4 2 4 |
| Выход | 1 2 3 4 |
| Разъём | O-1 O-2 O-3 O-4 |
| Контакт | 4 4 4 4 |
| Вес [g] | 401,1 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 208 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) серый; Разъёмы: нерж. сталь (1.4404 / 316L); Уплотнение: EPDM |
| Дисплей состояния выхода | светодиод, жёлтый IN1...IN4; OUT1...OUT4 |
| Режим работы | светодиод, зелёный AS-i, AUX |
| Ошибка | светодиод, красный |
| Разъем | M12; кодировка: A |
| 1 | AS-i + |
| 2 | AUX- |
| 3 | AS-i - |
| 4 | AUX+ |
| Разъем | M12 |
| I-1/2 | 1 L+; 2 IN2 DI внутренний gebr?ckt mit Buchse I-2 PIN 4; 3 L-; 4 IN1 DI; 5 n.c. |
| I-2 | 1 L+; 2 n.c.; 3 L-; 4 IN2 DI внутренний gebr?ckt mit Buchсе I-1/2 PIN 2; 5 n.c. |
| I-3/4 | 1 L+; 2 IN4 DI внутренний gebr?ckt mit Buchse I-4 PIN 4; 3 L-; 4 IN3 DI; 5 n.c. |
| I-4 | 1 L+; 2 n.c.; 3 L-; 4 IN4 DI внутренний gebr?ckt mit Buchse I-3/4 PIN 2; 5 n.c. |
| O-1...O-4 | 1 n.c.; 2 n.c.; 3 OUT-; 4 OUT DO; 5 n.c. |
