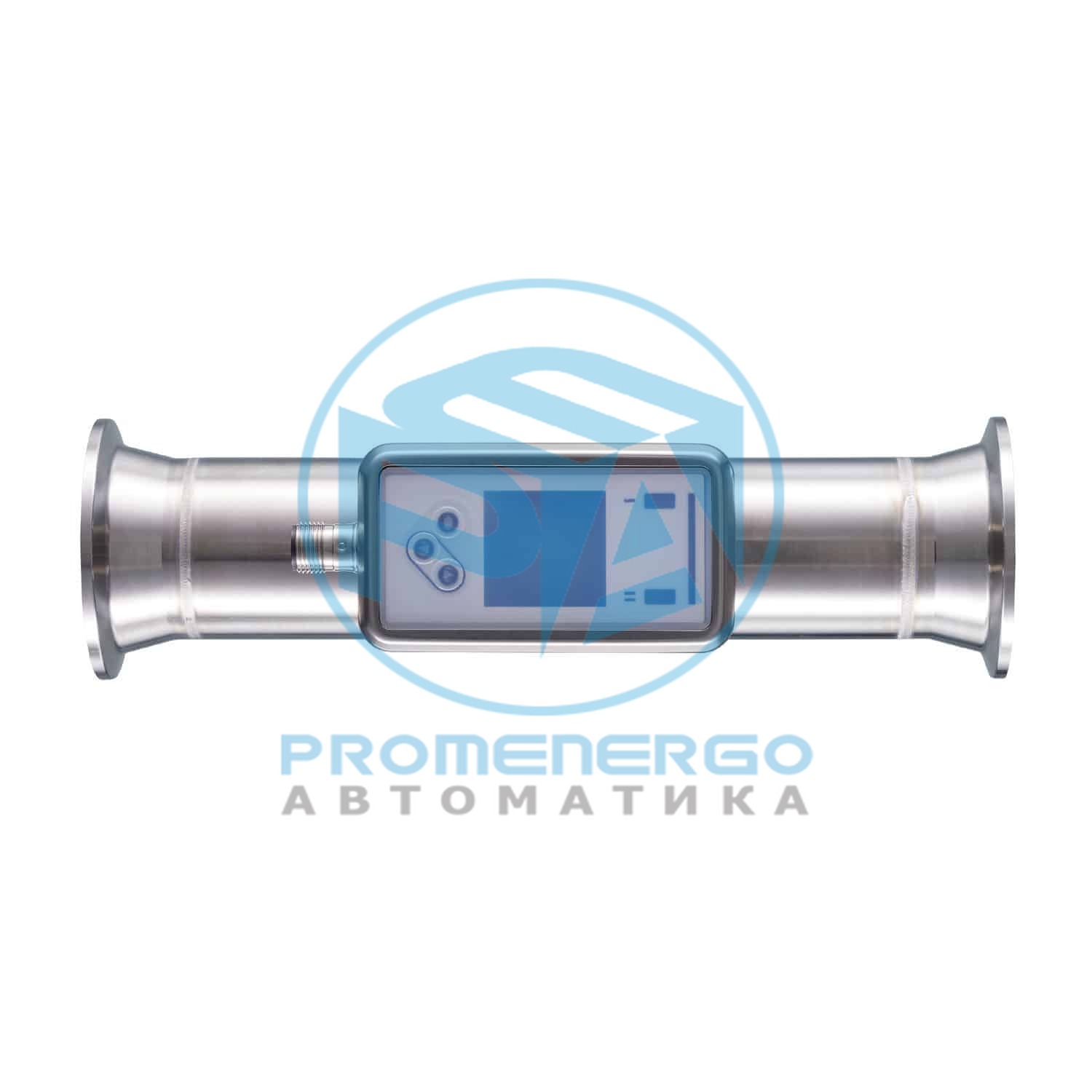

IFM SUH401
Характеристики Диапазон измерения 5...1000 l/min 0,3...60 m?/h 79...15850 gph 1,32...264,18 gpm Подключение к процессу Clamp 2? DIN 32676 series C
Технические характеристики
| Диапазон измерения | 5...1000 l/min 0,3...60 m?/h 79...15850 gph 1,32...264,18 gpm |
|---|---|
| Подключение к процессу | Clamp 2? DIN 32676 series C (ASME BPE) |
| Особенности | позолоченные контакты |
| Среда | сверхчистая вода; Вода; жидкости на водной основе |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость |
| Температура измеряемой среды | -20...100 °C -4...212 °F |
| Мин. разрывное давление | 50 bar 5 MPa |
| Предел прочности по давлению | 16 bar 1,6 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Рабочее напряжение [V] | 18...32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Принцип измерения | ultrasonic |
| Общее количество входов и выходов | 2 |
| Входы | OUT2 сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал OUT1 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; частотный сигнал; IO-Link |
| Выходной сигнал OUT2 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; аналоговый сигнал |
| Электрическое исполнение | PNP/NPN |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб. нагрузка [Ohm] | 500 |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] DC | 2 |
| Постоянный ток нагрузки коммутационного выхода [mA] DC | 100 |
| Частота переключения DC [Hz] | 0...10000 |
| Диапазон индикации | -1200...1200 l/min -72...72 m?/h -19020...19020 gph -317...317 gpm |
| Разрешение | 0,1 l/min 0,001 m?/h 1 gph 0,01 gpm |
| Точка срабатывания SP | 10,5...1000 l/min 0,63...60 m?/h 166...15850 gph 2,77...264,17 gpm |
| Точка сброса rP | 5,3...994,8 l/min 0,318...59,688 m?/h 84...15768 gph 1,4...262,8 gpm |
| Начальная точка аналогового сигнала, ASP | -1000...800 l/min -60...48 m?/h -15850...12680 gph -264,17...211,34 gpm |
| Конечная точка аналогового сигнала, АЕР | -800...1000 l/min -48...60 m?/h -12680...15850 gph -211,34...264,17 gpm |
| Значение отсечки низкого расхода LFC | 5...50 l/min 0,3...3 m?/h 79...793 gph 1,32...13,21 gpm |
| Конечная точка частоты, FEP | 200,6...1000 l/min 12,037...60 m?/h 3180...15850 gph 53...264,17 gpm |
| Частота на конечной точке [Hz] FRP | 1...10000 |
| Длина импульса [s] | 0,002...2 |
| Значение импульса | 0,01...99990000 l; 0,026...26414563,515 gal |
| Диапазон измерения | -20...100 °C -4...212 °F |
| Диапазон индикации | -44...124 °C -47,2...255,2 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Точка срабатывания SP | -19,6...100 °C -3,2...212 °F |
| Точка сброса rP | -20...99,6 °C -4...211,2 °F |
| Аналоговая пусковая точка | -20...76 °C -4...168,8 °F |
| Аналоговая конечная точка | 4...100 °C 39,2...212 °F |
| Начальная точка частоты, FSP | -20...76 °C 4...168,8 °F |
| Конечная точка частоты, FEP | 4...100 °C 39,2...212 °F |
| Контроль скорости потока | Точность (в диапазоне измерения) +/- (1,0 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2 % MEW |
| Контроль температуры | Точность [K] +/- 2,5 (Q > 5 % MEW) |
| Температурный коэффициент | [% от диапазона измерения / 10 K] 0,2 |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Контроль температуры | Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09 |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common - I&D Identification and Diagnosis |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 9,6 |
| Рабочие данные IO-Link (циклические) Функция / длина бита | сумматор 32; Контроль скорости потока 32; Контроль температуры 32; состояние 4; Выход 1 1; Выход 2 1 |
| Поддерживаемые DeviceID / Режим работы / ID прибора | default 1753 |
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 69K |
| Вес [g] | 936,1 |
| Корпус | Прямоугольный |
| Длина впускной трубы | 5 x DN |
| Длина выпускной трубы | 1 x DN |
| Размеры [mm] | 220 x 63,9 x 92,6 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L) |
| Номинальный диаметр | DN50 (2") |
| Process connection suitable for pipe standard | 2? / ? 50,8 mm x 1,65 mm (DIN 11866 series C; ASME BPE) |
| Характеристика поверхности Ra/Rz частей в контакте со средой | <= 0.8 um / 32 uin |
| Дисплей | Цветной дисплей 1,44?, 128 x 128 пикселей |
| Функция переключения | 2 x светодиод, жёлтый |
| диагностика | 1 x светодиод, 3-цветный |
| OUT1/IO-Link | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; Диагностический выход определение направления потока; Диагностический выход качество сигнала; сигнальный выход счетчик с предварительным набором |
| OUT2/InD | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; Диагностический выход определение направления потока; Диагностический выход качество сигнала; сигнальный выход счетчик с предварительным набором; Вход сброс счетчика |
| Цвета в соответствии с DIN EN 60947-5-2 | BK= черный; BN= коричневый; BU= синий; WH= белый |
| электрическое подключение - разъем | 1 (L+) L+; 2 (OUT2) MP2 DO2, AO, DI; 3 (L-) L-; 4 (OUT1) MP1 DO1, FO, IO-Link |
