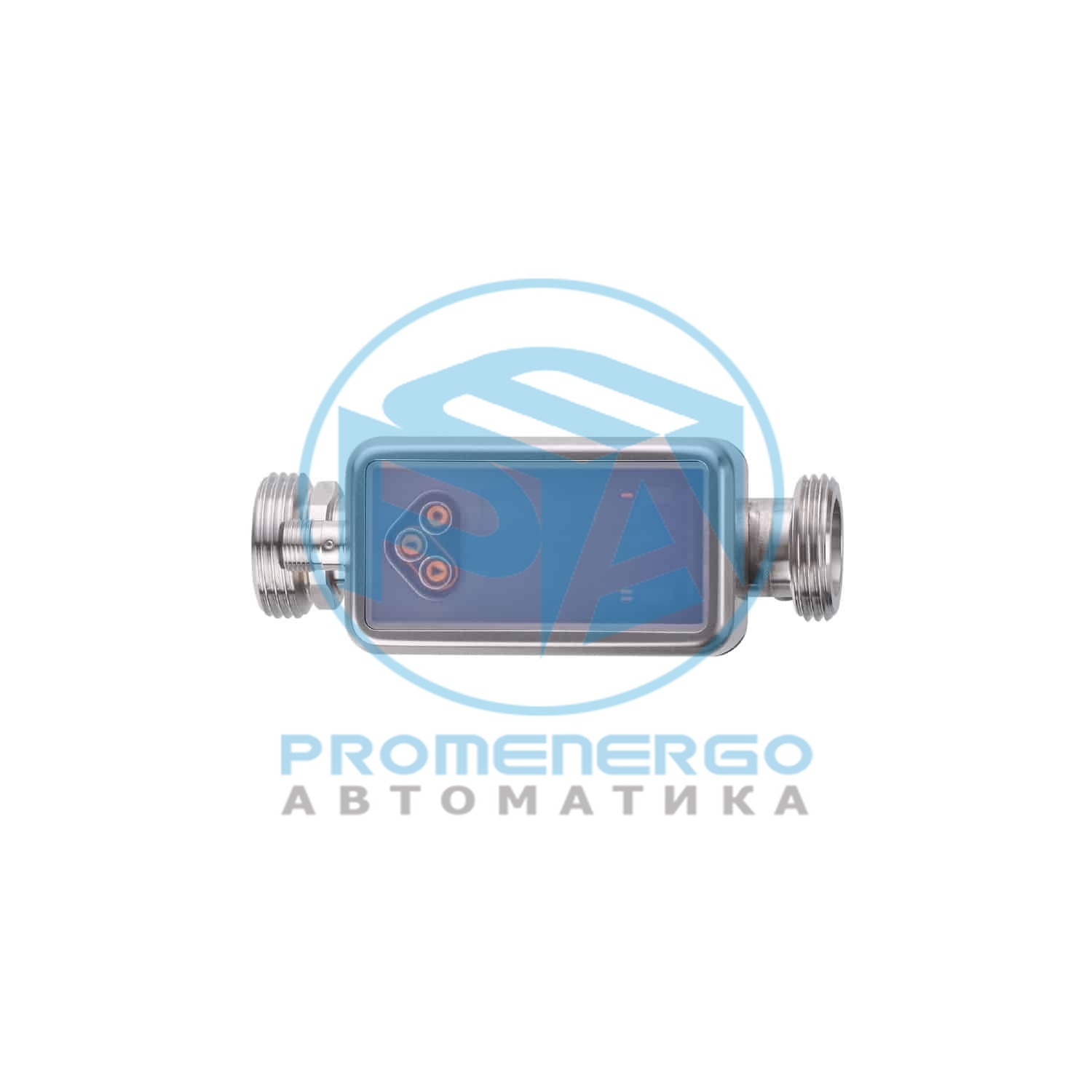

IFM SU8021
Характеристики Диапазон измерения 1...240 l/min 0,06...14,4 m?/h 16...3804 gph 0,26...63,4 gpm Подключение к процессу резьбовое соединение G 1 внешняя резьба
Технические характеристики
| Диапазон измерения | 1...240 l/min 0,06...14,4 m?/h 16...3804 gph 0,26...63,4 gpm |
|---|---|
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба DN25 |
| Особенности | позолоченные контакты |
| Среда | сверхчистая вода; Вода; жидкости на водной основе |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость |
| Температура измеряемой среды | -20...100 °C -4...212 °F |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| MAWP (для применения в соответствии с CRN) | 82,8 bar 8,28 MPa |
| Рабочее напряжение [V] | 18...32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения [s] | 5 |
| Принцип измерения | ultrasonic |
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения [V] коммутационного выхода | 2 DC |
| Постоянный ток нагрузки [mA] коммутационного выхода | 100 DC |
| Частота переключения DC [Hz] | 0...10000 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб.нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации | -288...288 l/min -17,28...17,28 m?/h -4565...4565 gph -76,08...76,08 gpm |
| Разрешение | 0,1 l/min 0,001 m?/h 1 gph 0,02 gpm |
| Точка срабатывания SP | 2,3...240 l/min 0,139...14,4 m?/h 37...3804 gph 0,61...63,4 gpm |
| Точка сброса rP | 1,1...238,8 l/min 0,064...14,325 m?/h 17...3784 gph 0,28...63,07 gpm |
| Начальная точка аналогового сигнала, ASP | -240...192 l/min -14,4...11,522 m?/h -3804...3044 gph -63,4...50,73 gpm |
| Конечная точка аналогового сигнала, АЕР | -192...240 l/min -11,522...14,4 m?/h -3044...3804 gph -50,73...63,4 gpm |
| Значение отсечки низкого расхода LFC | 1...12 l/min 0,06...0,72 m?/h 16...190 gph 0,26...3,17 gpm |
| Конечная точка частоты, FEP | 48,1...240 l/min 2,889...14,4 m?/h 763...3804 gph 12,72...63,4 gpm |
| Частота на конечной точке [Hz] FRP | 1...10000 |
| Длина импульса [s] | 0,002...2 |
| Значение импульса | 0,02...99990000 l; 0,005...26414563,515 gal |
| Диапазон измерения | -20...100 °C -4...212 °F |
| Диапазон индикации | -44...124 °C -47,2...255,2 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Точка срабатывания SP | -19,6...100 °C -3,2...212 °F |
| Точка сброса rP | -20...99,6 °C -4...211,2 °F |
| Аналоговая пусковая точка | -20...76 °C -4...168,8 °F |
| Аналоговая конечная точка | 4...100 °C 39,2...212 °F |
| Начальная точка частоты, FSP | -20...76 °C -4...168,8 °F |
| Конечная точка частоты, FEP | 4...100 °C 39,2...212 °F |
| Контроль скорости потока | +/- (1,0 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2 % MEW |
| Контроль температуры | Точность [K] +/- 2,5 (Q > 5 % MEW) |
| Температурный коэффициент [% от диапазона измерения / 10 K] | 0,2 |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Контроль температуры | Динамика реакции срабатывания T05 / T09 [s] |
| Значение | 5,7 / 86 |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common - I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 9,6 |
| Функция | длина бита |
| (циклические) сумматор | 32 |
| Контроль скорости потока | 32 |
| Контроль температуры | 32 |
| состояние | 4 |
| Выход 1 | 1 |
| Выход 2 | 1 |
| Режим работы | ID прибора |
| default | 1463 |
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 67 |
| Вес [g] | 496,8 |
| Корпус | Прямоугольный |
| Способ монтажа | длина впускной трубы 5xDN; длина выпускной трубы 1xDN |
| Размеры [mm] | 130 x 48 x 65,2 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 1,25 um |
| Дисплей | Цветной дисплей 1,44?, 128 x 128 пикселей |
| Функция переключения | 2 x светодиод, жёлтый |
| диагностика | 1 x светодиод, 3-цветный |
| OUT1/IO-Link | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; сигнальный выход счетчик с предварительным набором |
| OUT2/InD | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; сигнальный выход счетчик с предварительным набором; Вход сброс счетчика |
| Цвета жил | BK= черный; BN= коричневый; BU= синий; WH= белый |
