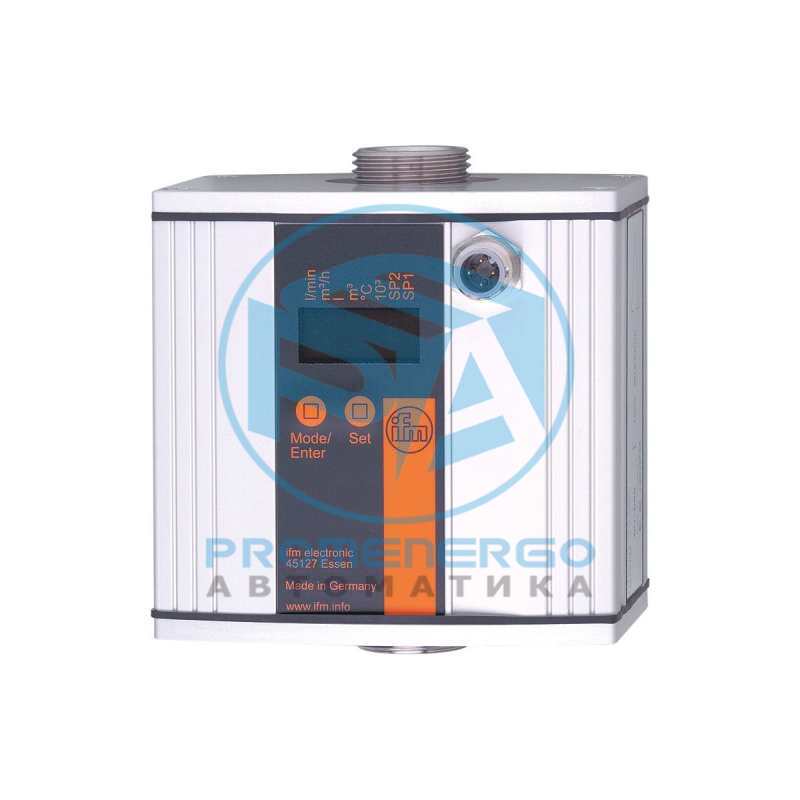

IFM SU7000
Точное измерение потока, потребления и температуры среды Подходит для воды, масла и гликолевых растворов Для установки в трубы С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 0...50 l/min 0...3 m?/h |
| 0...50 l/min | 0...3 m?/h |
| Подключение к процессу | резьбовое соединение G 3/4 плоское уплотнение |
| Особенности | позолоченные контакты |
| Применение | Суммирующая функция, для общепромышленного применения |
| Установка | подключение к трубе при помощи адаптера |
| Среда | Вода, гликолевые растворы, Охлаждающие жидкости, масло |
| Примечание к среде | низковязкие масла с вязкостью: 7...40 mm?/s (40 °C) высоковязкие масла с вязкостью: 30...68 mm?/s (40 °C) |
| Температура измеряемой среды [°C] | -10...80 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| Рабочее напряжение [V] | 19...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | 100 |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 10 |
| Входы | сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Аналоговый выход по напряжению [V] | 0...10, (масштабируемый) |
| Мин. сопротивление нагрузки [Ohm] | 2000 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации | 0...60 l/min 0...3,6 m?/h |
| 0...60 l/min | 0...3,6 m?/h |
| Разрешение | 0,1 l/min 0,005 m?/h |
| 0,1 l/min | 0,005 m?/h |
| Точка срабатывания SP | 0,1...50 l/min 0,005...3 m?/h |
| 0,1...50 l/min | 0,005...3 m?/h |
| Точка сброса rP | 0...49,9 l/min 0...2,995 m?/h |
| 0...49,9 l/min | 0...2,995 m?/h |
| Начальная точка аналогового сигнала, ASP | 0...40 l/min 0...2,4 m?/h |
| 0...40 l/min | 0...2,4 m?/h |
| Конечная точка аналогового сигнала, АЕР | 10...50 l/min 0,6...3 m?/h |
| 10...50 l/min | 0,6...3 m?/h |
| Макс. скорость потока | 60 l/min 3,6 m?/h |
| 60 l/min | 3,6 m?/h |
| Ширина шага | 0,1 l/min 0,005 m?/h |
| Значение импульса | 0,1 l...1 000 000 m? |
| Длина импульса [s] | 0,05...2 |
| Диапазон измерения [°C] | -10...80 |
| Разрешение [°C] | 0,2 |
| Точка срабатывания SP [°C] | -9,8...80 |
| Точка сброса rP [°C] | -10...79,8 |
| Aналоговая пусковая точка [°C] | -10...62 |
| Aналоговая конечная точка [°C] | 8...80 |
| С шагом в [°C] | 0,2 |
| Точность (в диапазоне измерения) | < +/- (3 % MW + 0,2 % MEW) / < +/- (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм?/с при 40°C) |
| Повторяемость | 0,1 l/min, 6 l/h, 0,006 m?/h |
| Точность [K] | +/- 3 (Q > 1 l/min) |
| Время отклика [s] | 0,25, (dAP = 0) |
| Программируемое время задержки dS, dr [s] | 0...50 |
| Демпфирование коммутационного выхода dAP [s] | 0...1 |
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 70 (Q > 5 l/min), (Вода) |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры |
| Температура окружающей среды [°C] | -10...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV EN 61000-4-6 ВЧ проводимость 10 V |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| Ударопрочность | DIN IEC 68-2-27 20 г (11 ms) |
| DIN IEC 68-2-27 | 20 г (11 ms) |
| Вибропрочность | DIN IEC 68-2-6 5 г (10...2000 Hz) |
| DIN IEC 68-2-6 | 5 г (10...2000 Hz) |
| MTTF [годы] | 175 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 1551,5 |
| Материал | корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, PA 6.6, Защитное покрытие: PA (полиамид) |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200 |
| Дисплей | Дисплей 6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C) |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Комплект поставки | уплотнения: 2, Centellen |
| Принадлежности (необязательные) | адаптер для трубы: 1 x R1/2, нерж.сталь, E40178 адаптер для трубы: 1 x R1/2, латунь, E40151 |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения Уплотнение: только с прокладками Centellen, поставляемыми в наборе |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый |
| Потеря давления | dP Потеря давления Q объёмный расход |
| dP | Потеря давления |
| Q | объёмный расход |
