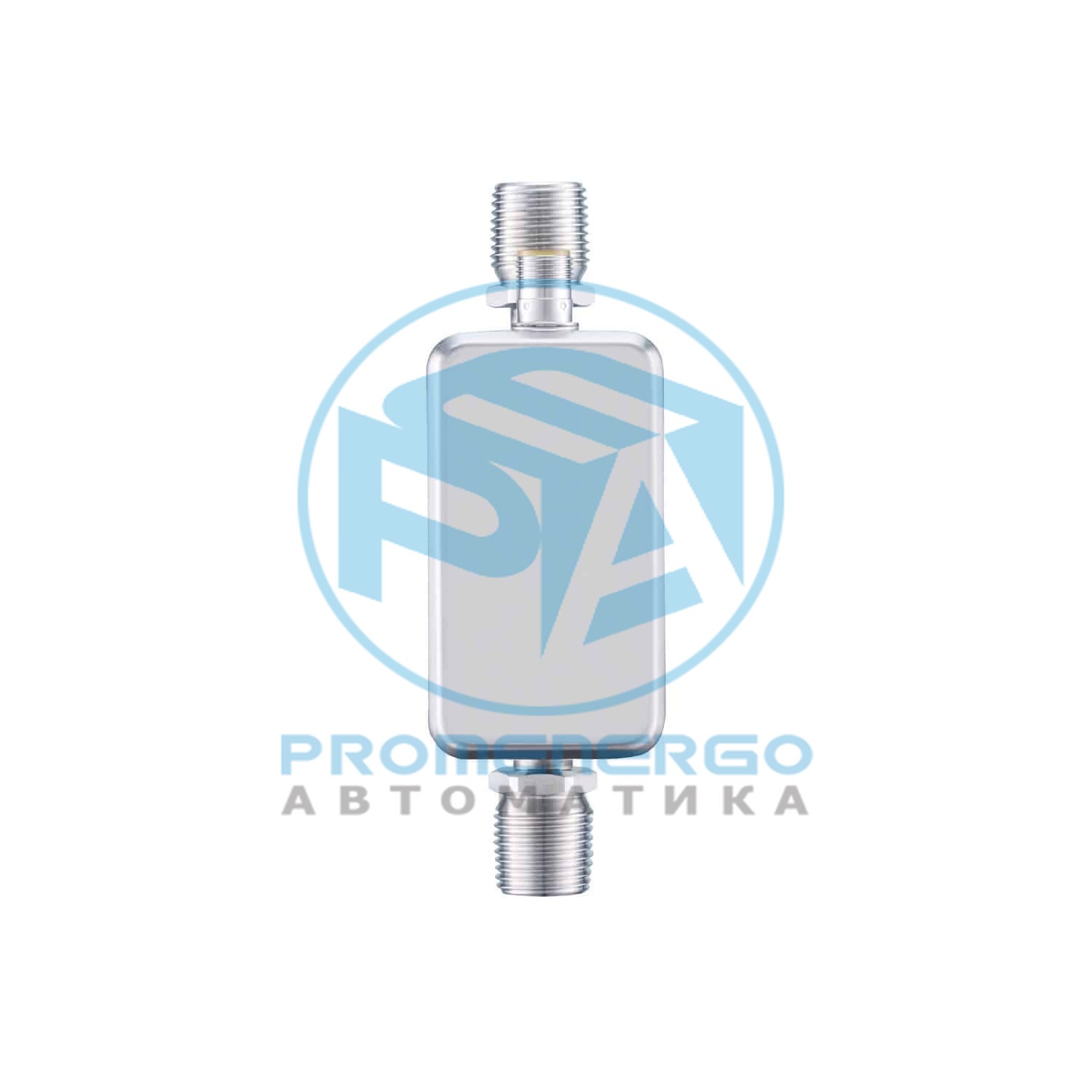

IFM SU6651
Характеристики Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1 Диапазон измерения 0,5...65 l/min 0,03...3,9 m?/h 8...1030
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 0,5...65 l/min 0,03...3,9 m?/h 8...1030 gph 0,13...17,17 gpm |
| Номинальный диаметр | DN15 (1/2") |
| Подключение к процессу | резьбовое соединение 1/2? NPT внешняя резьба DN15 |
| Особенности | позолоченные контакты |
| Применение | use in mobile and industrial applications |
| Среда | сверхчистая вода; Вода; жидкости на водной основе; гликолевые растворы; oils (of high and low viscosity); Охлаждающие жидкости |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость |
| низковязкие масла с вязкостью | 7...40 mm?/s (40 °C) |
| высоковязкие масла с вязкостью | 30...68 mm?/s (40 °C) |
| Температура измеряемой среды | -40...120 °C -40...248 °F |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Рабочее напряжение [V] | 8...32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 175 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Принцип измерения | ultrasonic |
| Общее количество входов и выходов | 2 |
| Количество цифровых выходов | 2 |
| Количество аналоговых выходов | 1 |
| Входы | OUT2 сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал OUT1 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; частотный сигнал; IO-Link |
| Выходной сигнал OUT2 | коммутационный сигнал; импульсный сигнал; диагностический сигнал; totaliser switching signal; аналоговый сигнал |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения [V] коммутационного выхода | 2 DC |
| Постоянный ток нагрузки [mA] коммутационного выхода | 100 DC |
| Частота переключения DC [Hz] | 0...10000 |
| Аналоговый выход по току [mA] | 4...20; (масштабируемый) |
| Наиб. нагрузка [Ohm] | 500 |
| Аналоговый выход по напряжению [V] | 0...10 / 0,5...4,5; (масштабируемый) |
| Мин. сопротивление нагрузки [Ohm] | 2000 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Разрешение | 0,1 l/min 0,002 m?/h 1 gph 0,01 gpm |
| Пункт срабатывания SP | 0,9...65 l/min 0,052...3,9 m?/h 14...1030 gph 0,23...17,17 gpm |
| Пункт сброса rP | 0,5...64,7 l/min 0,032...3,88 m?/h 8...1025 gph 0,14...17,08 gpm |
| Начальная точка аналогового сигнала, ASP | -65...52 l/min -3,9...3,12 m?/h -1030...824 gph -17,17...13,74 gpm |
| Конечная точка аналогового сигнала, АЕР | -52...65 l/min -3,12...3,9 m?/h -824...1030 gph -13,74...17,17 gpm |
| Значение отсечки низкого расхода LFC | 0,5...3,2 l/min 0,03...0,195 m?/h 8...52 gph 0,13...0,86 gpm |
| Конечная точка частоты, FEP | 13...65 l/min 0,782...3,9 m?/h 207...1030 gph 3,44...17,17 gpm |
| Частота на конечной точке [Hz] FRP | 1...10000 |
| Длина импульса [s] | 0,002...2 |
| Значение импульса | 0,1...99990000 l; 0,03...26414563,515 gal |
| Диапазон измерения | -40...120 °C -40...248 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Пункт срабатывания SP | -40...119,4 °C -40...247 °F |
| Пункт сброса rP | -40...88 °C -40...190,4 °F |
| Аналоговая пусковая точка | -8...120 °C 17,6...248 °F |
| Аналоговая конечная точка | -40...88 °C -40...190,4 °F |
| Начальная точка частоты, FSP | -8...120 °C 17,6...248 °F |
| Конечная точка частоты, FEP | -40...119,4 °C -40...247 °F |
| Контроль скорости потока | Точность (в диапазоне измерения) only up to 100 °C; at higher temperatures, only the repeatability is within the specification. |
| Точность (в диапазоне измерения) гликолевые растворы (35%) | +/-(5,0 % MW + 0,5 % MEW) |
| Точность (в диапазоне измерения) высоковязкие масла с вязкостью 46mm2/s (40°C) | +/-(5,0 % MW + 1,0 % MEW) |
| Точность (в диапазоне измерения) низковязкие масла с вязкостью 10mm2/s (40°C) | +/-(5,0 % MW + 1,0 % MEW) |
| Точность (в диапазоне измерения) Вода | +/- (2,0 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2 % MEW |
| Контроль температуры | Точность [K] +/- 2,5 (Q > 5 % MEW) |
| Температурный коэфициент [% от диапазона измерения / 10 K] | 0,2 |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Контроль температуры | Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09 |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common - I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 9,6 |
| Рабочие данные IO-Link (циклические) Функция длина бита | сумматор 32; Контроль скорости потока 32; Контроль температуры 32; состояние 4; Выход 1 1; Выход 2 1 |
| Поддерживаемые DeviceID | default 1834 |
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -40...80 |
| Степень защиты | IP 67; IP 69K |
| Вес [g] | 533,8 |
| Корпус | Прямоугольный |
| Длина впускной трубы | 5 x DN |
| Длина выпускной трубы | 1 x DN |
| Размеры [mm] | 148 x 48 x 55,4 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); разъём: PEI FKM |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L) |
| Характеристика поверхности Ra/Rz частей в контакте со средой | 49,21 uin |
| Дисплей Рабочее состояние | 1 x светодиод, зелёный |
| Количество | 1 шт. |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | 1 (L+) L+ 2 (OUT2) MP2 DO, AO, Возврат, сброс 3 (L-) L- 4 (OUT1) MP1 DO, IO-Link |
