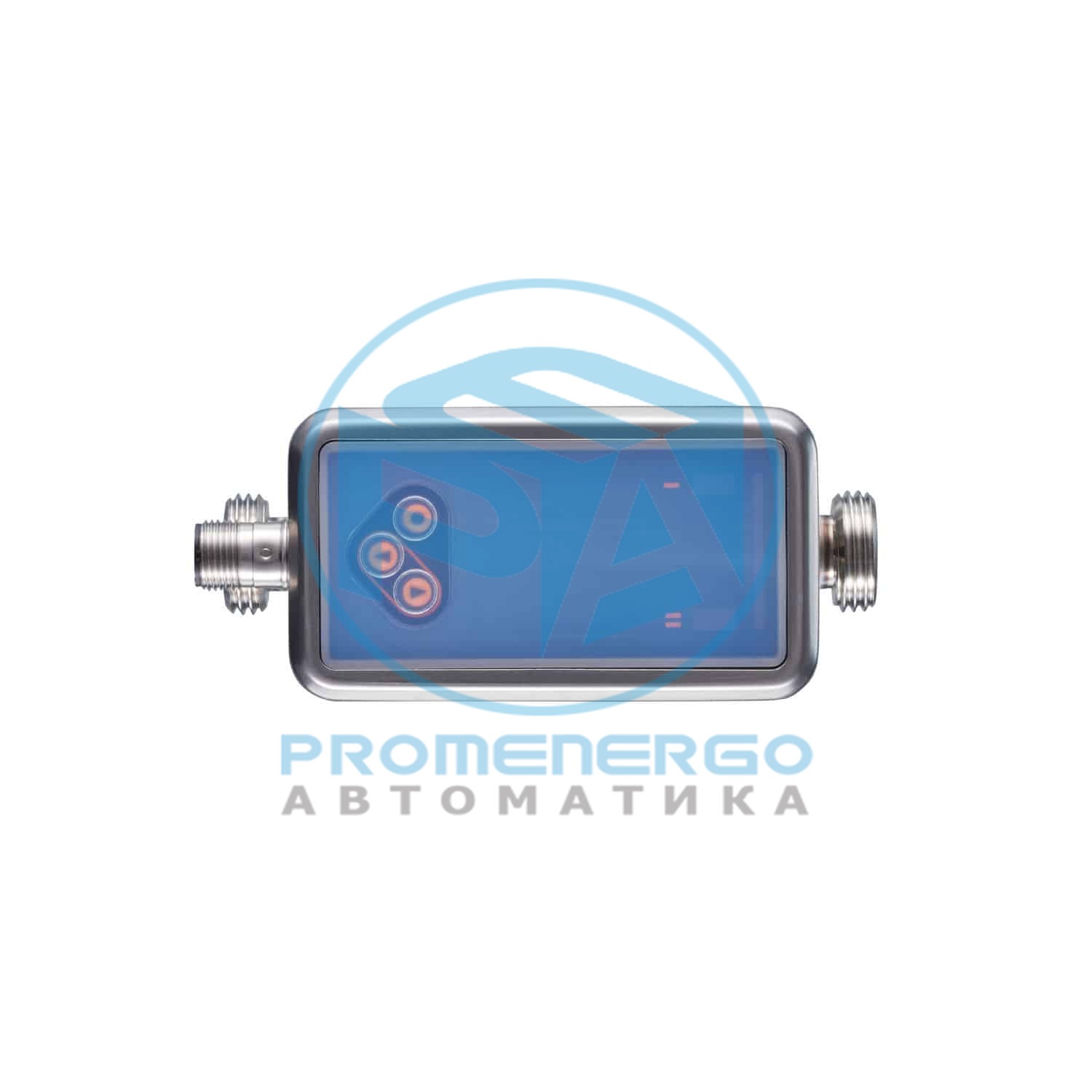

IFM SU6030
Характеристики Диапазон измерения 0,5...65 l/min 30...3900 l/h 0,104...13,521 m/s 0,03...3,9 m?/h Подключение к процессу резьбовое соединение G 1/2 внешняя резьба
Технические характеристики
| Диапазон измерения | 0,5...65 l/min 30...3900 l/h 0,104...13,521 m/s 0,03...3,9 m?/h |
|---|---|
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба DN15 |
| Особенности | позолоченные контакты |
| Среда | сверхчистая вода; Вода; жидкости на водной основе; гликолевые растворы; масла; Охлаждающие жидкости |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость; низковязкие масла с вязкостью: 7...40 mm?/s (40 °C); высоковязкие масла с вязкостью: 30...68 mm?/s (40 °C) |
| Температура измеряемой среды [°C] | -20...100 |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Рабочее напряжение [V] | 18...32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения [s] | 5 |
| Принцип измерения | ultrasonic |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] | 2 DC |
| Постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | 0...10000 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб. нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый замыкания |
| Защита от перегрузок по току | да |
| Диапазон индикации | -78...78 l/min -4680...4680 l/h -16,225...16,225 m/s -4,68...4,68 m?/h |
| Разрешение | 0,1 l/min 2 l/h 0,001 m/s 0,002 m?/h |
| Точка срабатывания SP | 0,9...65 l/min 52...3900 l/h 0,18...13,521 m/s 0,052...3,9 m?/h |
| Точка сброса rP | 0,5...64,7 l/min 32...3880 l/h 0,111...13,452 m/s 0,032...3,88 m?/h |
| Начальная точка аналогового сигнала, ASP | -65...52 l/min -3900...3120 l/h -13,521...10,817 m/s -3,9...3,12 m?/h |
| Конечная точка аналогового сигнала, АЕР | -52...65 l/min -3120...3900 l/h -10,817...13,521 m/s -3,12...3,9 m?/h |
| Значение отсечки низкого расхода LFC | 0,5...3,2 l/min 30...195 l/h 0,104...0,676 m/s 0,03...0,195 m?/h |
| Конечная точка частоты, FEP | 13...65 l/min 782...3900 l/h 2,713...13,521 m/s 0,782...3,9 m?/h |
| Частота на конечной точке [Hz] | 1...10000 |
| Длина импульса [s] | 0,002...2 |
| Значение импульса | 0,02...99990000 l |
| Диапазон измерения [°C] | -20...100 |
| Диапазон индикации [°C] | -44...124 |
| Разрешение [°C] | 0,1 |
| Точка срабатывания SP [°C] | -19,6...100 |
| Точка сброса rP [°C] | -20...99,6 |
| Аналоговая пусковая точка [°C] | -20...76 |
| Аналоговая конечная точка [°C] | 4...100 |
| Начальная точка частоты, FSP [°C] | -20...76 |
| Конечная точка частоты, FEP [°C] | 4...100 |
| Контроль скорости потока | гликолевые растворы (35%) +/-(5,0 % MW + 0,5 % MEW); высоковязкие масла с вязкостью 46mm2/s (40°C) +/-(5,0 % MW + 1,0 % MEW); низковязкие масла с вязкостью 10mm2/s (40°C) +/-(5,0 % MW + 1,0 % MEW); Вода +/- (2,0 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2 % MEW |
| Контроль температуры | Точность [K] +/- 2,5 (Q > 5 % MEW) |
| Температурный коэффициент [% от диапазона измерения / 10 K] | 0,2 |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Контроль температуры | Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09 |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common - I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 9,6 |
| Функция | длина бита |
| сумматор | 32 |
| Контроль скорости потока | 32 |
| Контроль температуры | 32 |
| состояние | 4 |
| Выход 1 | 1 |
| Выход 2 | 1 |
| Режим работы | ID прибора |
| default | 1754 |
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 67 |
| Вес [g] | 485,5 |
| Корпус | Прямоугольный |
| Способ монтажа | длина впускной трубы 5xDN; длина выпускной трубы 1xDN |
| Размеры [mm] | 110 x 48 x 55,1 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 1,25 um |
| Дисплей | Цветной дисплей 1,44?, 128 x 128 пикселей |
| Функция переключения | 2 x светодиод, жёлтый |
| диагностика | 1 x светодиод, 3-цветный |
| Дисплей | l/min; l/h; m?/h; m/s |
| OUT1/IO-Link | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; Диагностический выход определение направления потока / качество сигнала; сигнальный выход счетчик с предварительным набором |
| OUT2/InD | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; Диагностический выход определение направления потока / качество сигнала; сигнальный выход счетчик с предварительным набором |
| Цвета жил | BK= черный; BN= коричневый; BU= синий; WH= белый |
