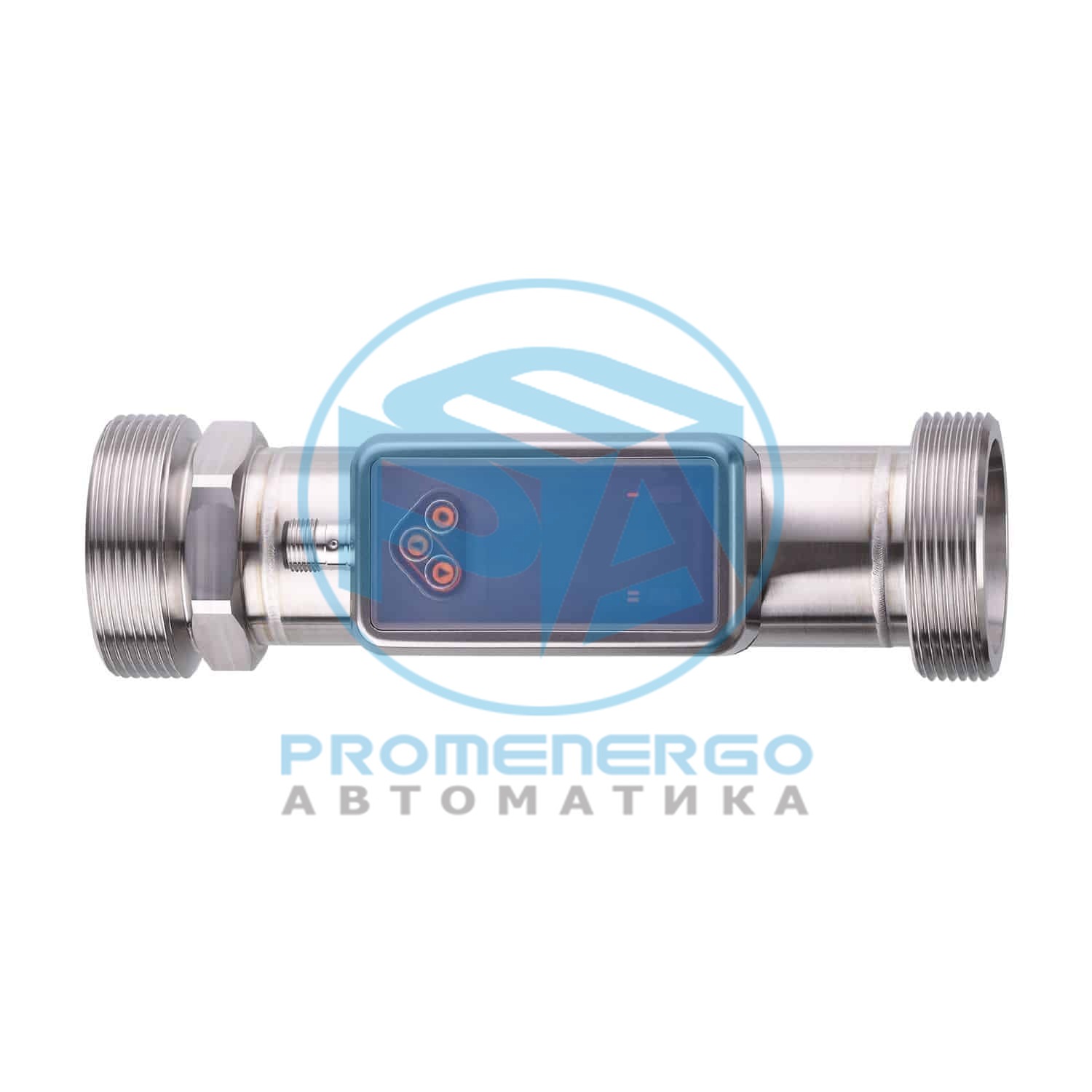

IFM SU2020
Характеристики Диапазон измерения 5...1000 l/min 300...60000 l/h 0,058...11,666 m/s 0,3...60 m?/h Подключение к процессу резьбовое соединение G 2 внешняя резьба
Технические характеристики
| Диапазон измерения | 5...1000 l/min 300...60000 l/h 0,058...11,666 m/s 0,3...60 m?/h |
|---|---|
| Подключение к процессу | резьбовое соединение G 2 внешняя резьба DN50 |
| Особенности | позолоченные контакты |
| Среда | сверхчистая вода; Вода; жидкости на водной основе |
| Примечание к среде | жидкости на водной основе: для сред с >10% добавок предлагается только повторяемость |
| Температура измеряемой среды [°C] | -20...100 |
| Мин. разрывное давление | 150 bar 15 MPa |
| Предел прочности по давлению | 100 bar 10 MPa |
| Устойчивость к вакууму [mbar] | -1000 |
| MAWP (для применения в соответствии с CRN) | 36,6 bar 3,66 MPa |
| Рабочее напряжение [V] | 18...32 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 75 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Принцип измерения | ultrasonic |
| Входы сброс счетчика | есть |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal |
| Электрическое исполнение | PNP/NPN |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] | 2 DC |
| Постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | 0...10000 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб. нагрузка [Ohm] | 500 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации | -1200...1200 l/min -72000...72000 l/h -13,999...13,999 m/s -72...72 m?/h |
| Разрешение | 0,1 l/min 1 l/h 0,001 m/s 0,002 m?/h |
| Точка срабатывания SP | 10,5...1000 l/min 630...60000 l/h 0,122...11,666 m/s 0,63...60 m?/h |
| Точка сброса rP | 5,3...994,8 l/min 318...59688 l/h 0,062...11,605 m/s 0,318...59,688 m?/h |
| Начальная точка аналогового сигнала, ASP | -1000...800 l/min -60000...48000 l/h -11,666...9,333 m/s -60...48 m?/h |
| Конечная точка аналогового сигнала, АЕР | -800...1000 l/min -48000...60000 l/h -9,333...11,666 m/s -48...60 m?/h |
| Значение отсечки низкого расхода LFC | 5...50 l/min 300...3000 l/h 0,058...0,583 m/s 0,3...3 m?/h |
| Конечная точка частоты, FEP | 200,6...1000 l/min 12037...60000 l/h 2,34...11,666 m/s 12,037...60 m?/h |
| Частота на конечной точке [Hz] | 1...10000 FRP |
| Контроль моментального расхода | Длина импульса [s] 0,002...2 |
| Значение импульса | 0,1...99990000 I |
| Диапазон измерения [°C] | -20...100 |
| Диапазон индикации [°C] | -44...124 |
| Разрешение [°C] | 0,1 |
| Точка срабатывания SP [°C] | -19,6...100 |
| Точка сброса rP [°C] | -20...99,6 |
| Аналоговая пусковая точка [°C] | -20...76 |
| Аналоговая конечная точка [°C] | 4...100 |
| Начальная точка частоты, FSP [°C] | -20...76 |
| Конечная точка частоты, FEP [°C] | 4...100 |
| Контроль скорости потока | Точность (в диапазоне измерения) +/- (1,0 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2 % MEW |
| Контроль температуры | Точность [K] +/- 2,5 (Q > 5 % MEW) |
| Температурный коэффициент [% от диапазона измерения / 10 K] | 0,2 |
| Контроль скорости потока | Время отклика [s] < 0,25; (dAP = 0, T09) |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Контроль температуры | Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09 |
| Функции самодиагностики | определение направления потока; качество сигнала |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1.3 |
| Стандарт | SDCI IEC 61131-9: 2013-07 |
| Профили | BLOB Binary Large Object transfer; Common - I&D Identification and Diagnosis |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 9,6 |
| Функция | длина бита |
| сумматор | 32 |
| Контроль скорости потока | 32 |
| Контроль температуры | 32 |
| состояние | 4 |
| Выход 1 | 1 |
| Выход 2 | 1 |
| Поддерживаемые DeviceID | default 1461 |
| Температура окружающей среды [°C] | -20...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 67 |
| Вес [g] | 1180 |
| Корпус | Прямоугольный |
| Способ монтажа | длина впускной трубы 5xDN; длина выпускной трубы 1xDN |
| Размеры [mm] | 200 x 59,6 x 90,5 |
| Материал | корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат) |
| Материалы корпуса в контакте с изм. средой | Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка |
| Характеристика поверхности Ra/Rz частей в контакте со средой | Ra < 1,25 um |
| Дисплей | Цветной дисплей 1,44?, 128 x 128 пикселей |
| Функция переключения диагностика | 2 x светодиод, жёлтый; 1 x светодиод, 3-цветный |
| Дисплей | l/min; l/h; m?/h; m/s |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| OUT1/IO-Link | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; сигнальный выход счетчик с предварительным набором |
| OUT2/InD | Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; сигнальный выход счетчик с предварительным набором |
| Вход сброс счетчика | есть |
| Цвета жил | BK= черный; BN= коричневый; BU= синий; WH= белый |
