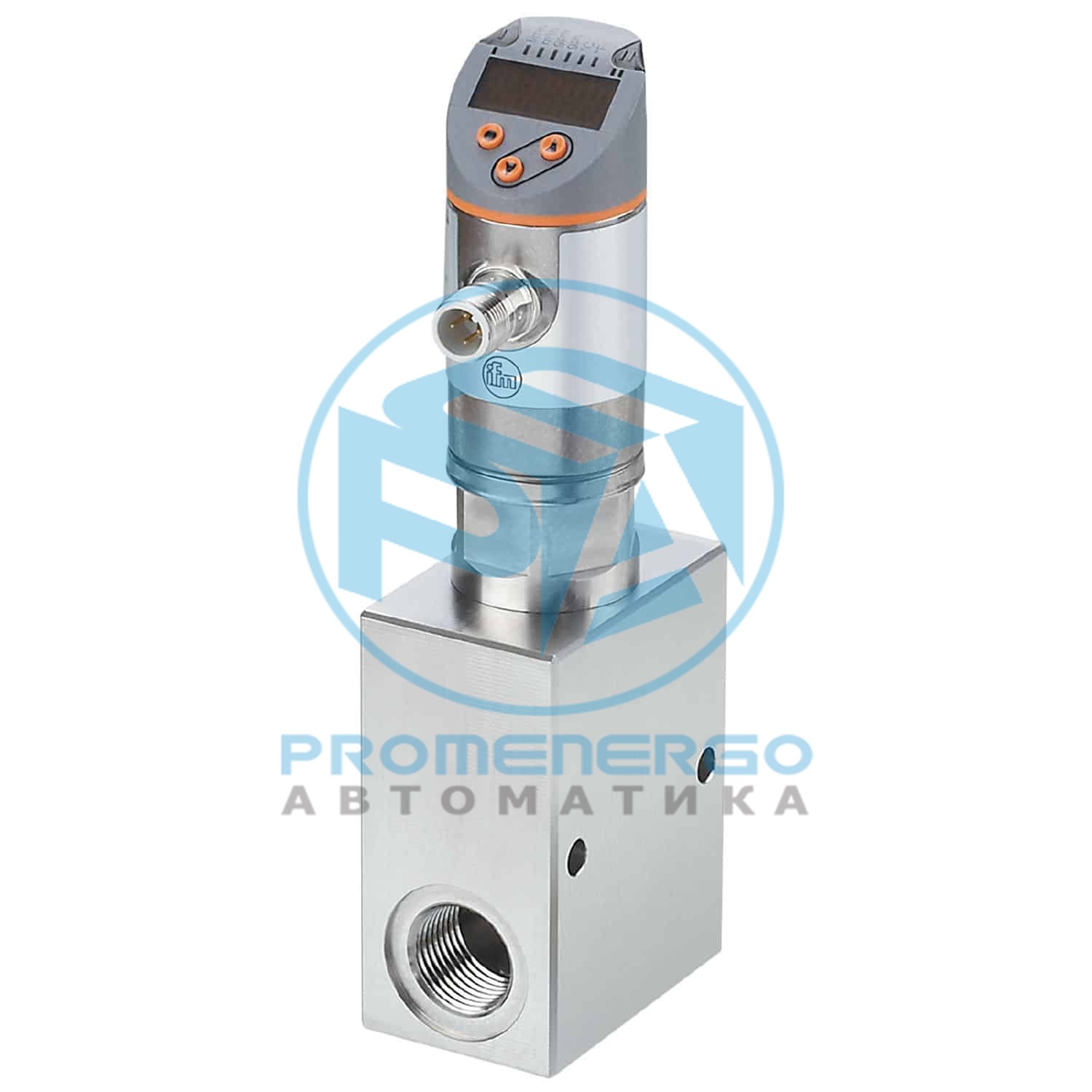

IFM SBZ224
Характеристики Диапазон измерения 1...50 l/min; 0,06...3 m?/h; 16...793 gph; 0,26...13,2 gpm Подключение к процессу резьбовое соединение G 1/2 внутренняя резьба
Технические характеристики
| Диапазон измерения | 1...50 l/min; 0,06...3 m?/h; 16...793 gph; 0,26...13,2 gpm |
|---|---|
| Подключение к процессу | резьбовое соединение G 1/2 внутренняя резьба |
| Особенности | позолоченные контакты |
| Среда | Жидкие среды; Вода; гликолевые растворы; Охлаждающие жидкости |
| Температура измеряемой среды [°C] | -10...100 |
| Предел прочности по давлению | 200 bar 20 MPa |
| Рабочее напряжение [V] | 18...30 DC; (по SELV/PELV) |
| Потребление тока [mA] | < 50 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 3 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] | 2 DC |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 150; (200: ...60 °C; Температура окружающей среды; 250: ...40 °C; Температура окружающей среды) |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб. нагрузка [Ohm] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Частота выхода [Hz] | 0...10000 |
| Диапазон измерения/настройки | 1...50 l/min; 0,06...3 m?/h; 16...793 gph; 0,26...13,2 gpm |
| Диапазон индикации | 0...60 l/min; 0...3,6 m?/h; 0...951 gph; 0...15,86 gpm |
| Разрешение | 0,01 l/min; 0,001 m?/h; 1 gph; 0,01 gpm |
| Точка срабатывания SP | 0,35...50 l/min; 0,02...3 m?/h; 5...793 gph; 0,08...13,2 gpm |
| Точка сброса rP | 0...49,65 l/min; 0...2,98 m?/h; 0...787 gph; 0...13,12 gpm |
| Конечная точка частоты, FEP | 3,35...50 l/min; 0,2...3 m?/h; 53...793 gph; 0,88...13,2 gpm |
| Ширина шага | 0,05 l/min; 0,005 m?/h; 1 gph; 0,02 gpm |
| Частота на конечной точке [Hz], FRP | 10...10000 |
| Ширина шага [Hz] | 10 |
| Динамика измерения | 1:50 |
| Диапазон измерения | -10...100 °C; 14...212 °F |
| Диапазон индикации | -32...122 °C; -25,6...251,6 °F |
| Разрешение | 0,1 °C; 0,1 °F |
| Точка срабатывания SP | -9,3...100 °C; 15,2...212 °F |
| Точка сброса rP | -10...99,3 °C; 14...210,8 °F |
| С шагом в | 0,1 °C; 0,2 °F |
| Начальная точка частоты, FSP | -10...78 °C; 14...172,4 °F |
| Конечная точка частоты, FEP | 12...100 °C; 53,6...212 °F |
| Точность (в диапазоне измерения) | +/- (4 % MW + 1 % MEW); (Q > 1 l/min; температура среды и рабочая температура: + 22 °C +/- 4K; Способ монтажа вертикально) |
| Повторяемость | +/- 1 % MEW |
| Дрейф температуры | 0,029 °C / K |
| Точность [K] | 3 K (25 °C; Q > 1 l/min) |
| Время отклика [s] | 0,01 |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Ширина шага [s] | 0,1 |
| Демпфирование аналогового выхода dAA [s] | 0...5 |
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 120 (Q > 1 l/min) |
| Программное обеспечение / Программирование | Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения; фактор калибровки |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 CDV |
| Профили | Smart Sensor - SSP 0 Generic Profiled Sensor |
| Function Device identification | да |
| Function Process data variable | да |
| Function Device diagnosis | да |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 2 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 3,2 |
| Поддерживаемые DeviceID | default 1447 |
| Температура окружающей среды [°C] | 0...60 |
| Примечание к температуре окружающей среды | температура среды < 80 °C; температура среды < 100 °C: 0...40 °C |
| Температура хранения [°C] | -15...80 |
| Степень защиты | IP 65; IP 67 |
| Испытания / одобрения | ЭMC DIN EN 61000-6-2; DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 20 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 г (10...2000 Hz) |
| MTTF [годы] | 170 |
| Вес [g] | 1734,3 |
| Корпус | Прямоугольный |
| Размеры [mm] | 175,5 x 59 x 39 |
| Материал | нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); O-кольцо: FKM |
| Механические коммутационные циклы | 10 миллионов |
| Дисплей | Дисплей 6 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, красный/зелёный попеременная индикация 4-значный |
| Программирование | буквенно-цифровой дисплей, 4-значный |
| Примечания | Рекомендуем использовать фильтрацию 200-микрон. Все данные приведены для воды (20 °C). Способ монтажа вертикально. MW = Измеренное значение. MEW = Верхний предел диапазона измерения. Упаковочная величина 1 шт. |
| Электрическое подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | OUT1: - Коммутационный выход Контроль моментального расхода - Коммутационный выход Контроль температуры - Частотный выход Контроль моментального расхода - Частотный выход Контроль температуры - IO-Link OUT2: - Коммутационный выход Контроль моментального расхода - Коммутационный выход Контроль температуры - Аналоговый выход Контроль моментального расхода - Аналоговый выход Контроль температуры |
| Цвета жил | BK = черный; BN = коричневый; BU = синий; WH = белый |
