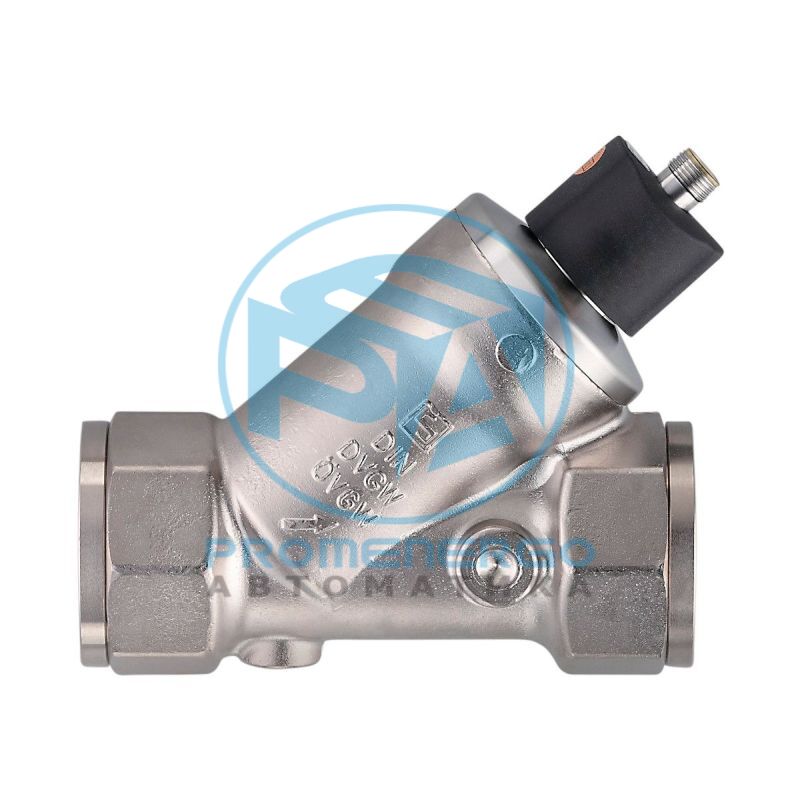

IFM SBG457
Точное обнаружение потока в трубах Подходит для воды, масла и гликолевых растворов Точный линеаризованный аналоговый выход Прочный корпус с очень высокой устойчивостью к давлению Срок службы более чем 10 миллионов циклов давления
Технические характеристики
| Диапазон измерения [l/min] | 8...200 |
|---|---|
| Подключение к процессу | резьбовое соединение G 1 1/4 |
| Среда | Жидкие среды, Вода, гликолевые растворы, масла, Охлаждающие жидкости |
| Температура измеряемой среды [°C] | -10...100 |
| Предел прочности по давлению [bar] | 25 |
| Предел прочности по давлению [Mpa] | 2,5 |
| Рабочее напряжение [V] | 18...32 DC, (по SELV/PELV) |
| Потребление тока [mA] | < 35 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Выходной сигнал | аналоговый сигнал |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб.нагрузка [Ohm] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Воспроизводимость [% от конечного значения] | 1 |
| Погрешность измерения [% от конечного значения] | +/- 5 |
| Время отклика [s] | < 0,01 |
| Температура окружающей среды [°C] | 0...60 |
| Температура хранения [°C] | -15...80 |
| Степень защиты | IP 65, IP 67 |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 20 г (11 ms) |
| DIN EN 60068-2-27 | 20 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 5 г (10...2000 Hz) |
| Вес [g] | 1589,5 |
| Материал | латунь никелированная, PP, нерж. сталь (1.4404 / 316L), алюминий анодное оксидирование, PA (полиамид) |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316), латунь, латунь никелированная, PP, PPS, O-кольцо: FKM |
| Механические коммутационные циклы | 10 миллионов |
| Примечания | Рекомендации Используйте фильтрацию 200 микрон Все данные приведены для воды (20 °C). |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| Потеря давления | dP Потеря давления Q объёмный расход |
| dP | Потеря давления |
| Q | объёмный расход |
