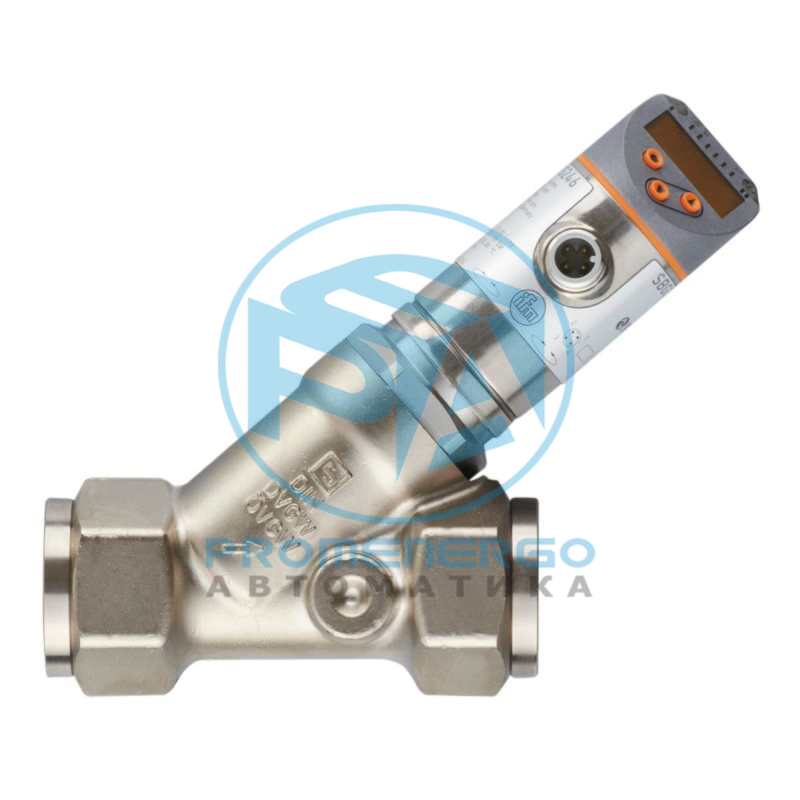

IFM SBG246
Точное обнаружение потока и температуры среды Благодаря встроенным диаграммам измерения подходит для воды, охлаждающих жидкостей, масел и гликолевых растворов Надежная защита от противотока с очень быстрым временем отклика С коммутационным выходом, аналоговым выходом или частотным выходом и IO-Link Четкий дисплей с изменением цвета дисплея красный/зеленый
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 2...100 l/min 0,12...6 m?/h |
| 2...100 l/min | 0,12...6 m?/h |
| Подключение к процессу | резьбовое соединение G 3/4 |
| Особенности | позолоченные контакты |
| Применение | для общепромышленного применения |
| Среда | Вода, гликолевые растворы, Охлаждающие жидкости, масло |
| Примечание к среде | масло 1 с вязкостью: 10 mm?/s (40 °C) масло 2 с вязкостью: 46 mm?/s (40 °C) |
| Температура измеряемой среды [°C] | -10...100 |
| Предел прочности по давлению [bar] | 25 |
| Предел прочности по давлению [Mpa] | 2,5 |
| MAWP (для применения в соответствии с CRN) [bar] | 25 |
| Рабочее напряжение [V] | 18...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 50 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 3 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, частотный сигнал, IO-Link, (конфигурируемый) |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 150, (на каждый выход 2 x 200 (...60 °C), 2 x 250 (...40 °C)) |
| Циклы переключения (механические) | 10 миллионов |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб.нагрузка [Ohm] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Частота выхода [Hz] | 0...10000 |
| Диапазон индикации | 0...120 l/min 0...7,2 m?/h |
| 0...120 l/min | 0...7,2 m?/h |
| Разрешение | 0,5 l/min 0,05 m?/h |
| 0,5 l/min | 0,05 m?/h |
| Точка срабатывания SP | 1...100 l/min 0,05...6 m?/h |
| 1...100 l/min | 0,05...6 m?/h |
| Точка сброса rP | 0...99 l/min 0...5,95 m?/h |
| 0...99 l/min | 0...5,95 m?/h |
| Конечная точка частоты, FEP | 6,5...100 l/min 0,4...6 m?/h |
| 6,5...100 l/min | 0,4...6 m?/h |
| Ширина шага | 0,5 l/min 0,05 m?/h |
| Частота на конечной точке FRP [Hz] | 10...10000 |
| Динамика измерения | 1:50 |
| Диапазон измерения [°C] | -10...100 |
| Диапазон индикации [°C] | -32...122 |
| Разрешение [°C] | 1 |
| Точка срабатывания SP [°C] | -9...100 |
| Точка сброса rP [°C] | -10...99 |
| С шагом в [°C] | 1 |
| Начальная точка частоты, FSP [°C] | -10...78 |
| Конечная точка частоты, FEP [°C] | 12...100 |
| Точность (в диапазоне измерения) | +/- (4 % MW + 1 % MEW), (Q > 2 l/min, температура среды и рабочая температура: +22 °C +/- 4K) |
| Повторяемость | +/- 1 % MEW |
| Дрейф температуры | 0,029 °C / K |
| Точность [K] | 3 K (25°C, Q > 1 l/min) |
| Время отклика [s] | 0,01 |
| Демпфирование коммутационного выхода dAP [s] | 0...5 |
| Демпфирование аналогового выхода dAA [s] | 0...5 |
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 120 (Q > 1 l/min) |
| Выбор параметров | гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый/частотный выход, выбор среды, демпфирование для коммутационного / аналогового выхода, дисплей можно вращать и отключить, стандартная единица измерения, цвет рабочего значения |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Smart Sensor: Process Data Variable, Device Identification |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 2 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 563 |
| Режим работы | ID прибора |
| по умолчанию | 563 |
| Температура окружающей среды [°C] | 0...60 |
| Примечание к температуре окружающей среды | температура среды < 80 °C температура среды < 100 °C: 0...40 °C |
| Температура хранения [°C] | -15...80 |
| Степень защиты | IP 65, IP 67 |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 20 г (11 ms) |
| DIN EN 60068-2-27 | 20 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 5 г (10...2000 Hz) |
| MTTF [годы] | 145 |
| Сертификат UL | Регистрационный номер UL I006 |
| Регистрационный номер UL | I006 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 1011,5 |
| Материал | нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC, латунь никелированная |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316), нерж. сталь (1.4404 / 316L), латунь (2.0371), латунь никелированная, PPS, O-кольцо: FKM |
| Дисплей | Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 3 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Примечания | Рекомендуем использовать фильтрацию 200-микрон. Все данные приведены для воды (20 °C). MW = Измеренное значение MEW = Верхний предел диапазона измерения |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
| Потеря давления | dP Потеря давления Q объёмный расход |
| dP | Потеря давления |
| Q | объёмный расход |
