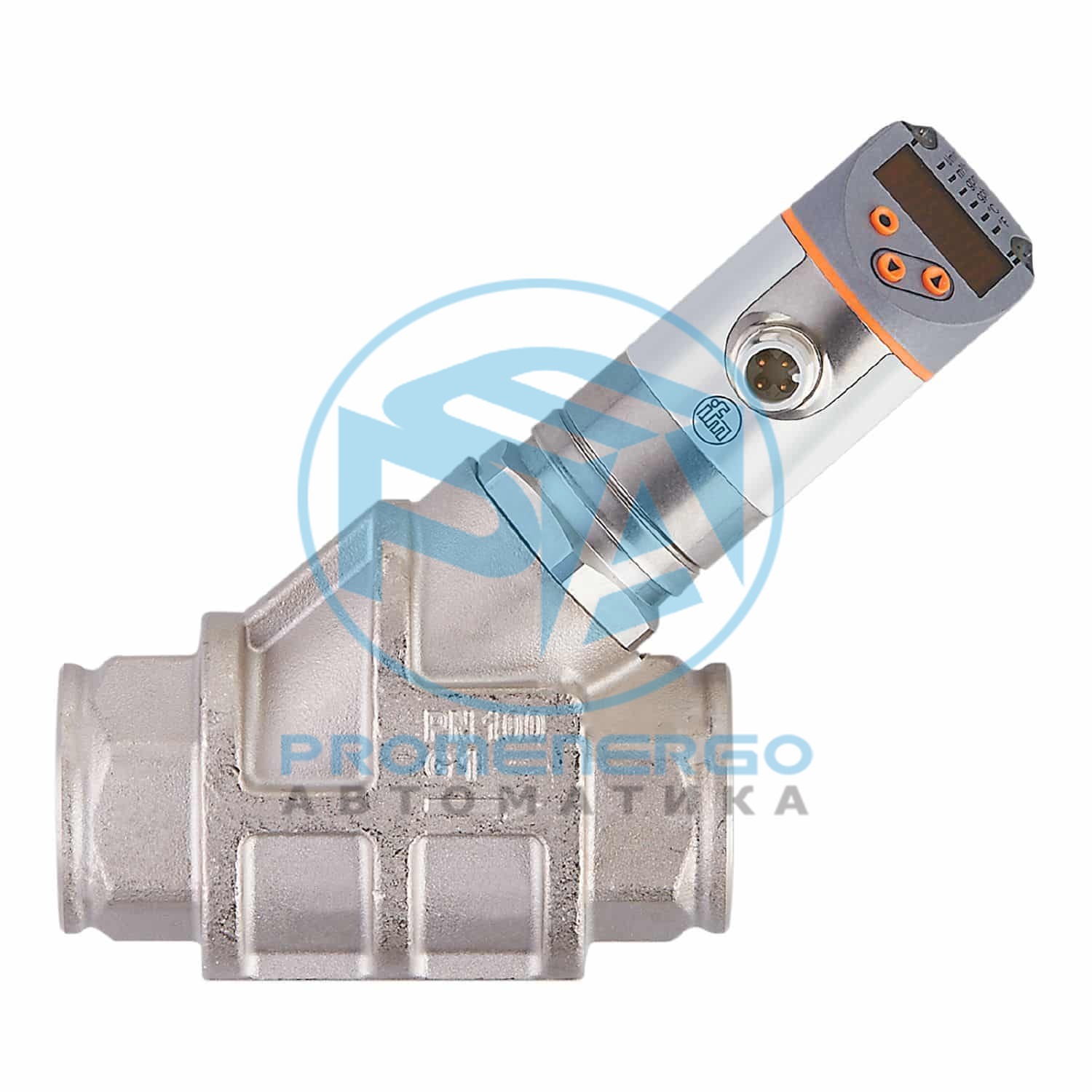

IFM SB6243
Характеристики Диапазон измерения 1...25 l/min 0,06...1,5 m?/h 16...396,5 gph 0,26...6,6 gpm Подключение к процессу резьбовое соединение G 1 внутренняя резьба
Технические характеристики
| Диапазон измерения | 1...25 l/min 0,06...1,5 m?/h 16...396,5 gph 0,26...6,6 gpm |
|---|---|
| Подключение к процессу | резьбовое соединение G 1 внутренняя резьба |
| Особенности | позолоченные контакты |
| Среда | Жидкие среды; масло (вязкость 220 мм?/с при 40 °C) |
| Температура измеряемой среды [°C] | -10...100 |
| Предел прочности по давлению | 100 bar 10 MPa |
| Примечание к прочности по давлению | при температуре среды >70°C: 80 bar / 8 MPa |
| MAWP (для применения в соответствии с CRN) | 78 bar 7,8 MPa |
| Рабочее напряжение [V] | 18...30 DC; (по SELV/PELV ; «supply class 2» согласно cULus) |
| Потребление тока [mA] | < 50 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 3 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link |
| Макс. падение напряжения коммутационного выхода [V] | 2 DC |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 150; (200: ...60 °C; Температура окружающей среды; 250: ...40 °C; Температура окружающей среды) |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб. нагрузка [Ohm] | 500 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Частота выхода [Hz] | 0...10000 |
| Диапазон индикации | 0...30 l/min 0...1,8 m?/h 0...475,5 gph 0...7,93 gpm |
| Разрешение | 0,01 l/min 0,001 m?/h 0,1 gph 0,001 gpm |
| Точка срабатывания SP | 0,16...25 l/min 0,01...1,5 m?/h 2,5...396 gph 0,04...6,6 gpm |
| Точка сброса rP | 0...24,84 l/min 0...1,49 m?/h 0...393,5 gph 0...6,56 gpm |
| Конечная точка частоты, FEP | 1,66...25 l/min 0,1...1,5 m?/h 26,5...396 gph 0,44...6,6 gpm |
| Ширина шага | 0,02 l/min 0,002 m?/h 0,5 gph 0,01 gpm |
| Частота на конечной точке [Hz], FRP | 10...10000 |
| Ширина шага [Hz] | 10 |
| Динамика измерения | 1:50 |
| Диапазон измерения | -10...100 °C 14...212 °F |
| Диапазон индикации | -32...122 °C -25,6...251,6 °F |
| Разрешение | 0,1 °C 0,1 °F |
| Точка срабатывания SP | -9,3...100 °C 15,2...212 °F |
| Точка сброса rP | -10...99,3 °C 14...210,8 °F |
| С шагом в | 0,1 °C 0,2 °F |
| Начальная точка частоты, FSP | -10...78 °C 14...172,4 °F |
| Конечная точка частоты, FEP | 12...100 °C 53,6...212 °F |
| Контроль скорости потока | Точность (в диапазоне измерения) +/- 5 % MEW; (Q > 1 l/min; 20...70 °C Температура измеряемой среды) |
| Повторяемость | +/- 1 % MEW |
| Контроль температуры | Дрейф температуры 0,029 °C / K |
| Точность [K] | 3 K (25°C; Q > 1 l/min) |
| Контроль скорости потока | Время отклика [s] 0,01 |
| Значение процесса демпфирования dAP [s] | 0...5 |
| Ширина шага [s] | 0,1 |
| Демпфирование аналогового выхода dAA [s] | 0...5 |
| Контроль температуры | Динамика реакции срабатывания T05 / T09 [s] T09 = 120 (Q > 1 l/min) |
| Выбор параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения; фактор калибровки |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 CDV |
| Профили | Smart Sensor - SSP 0 Generic Profiled Sensor |
| Function Device identification | да |
| Function Process data variable | да |
| Function Device diagnosis | да |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 2 |
| Бинарные рабочие данные | 2 |
| Миним. время рабочего цикла [ms] | 3,2 |
| Поддерживаемые DeviceID | default 1044 |
| Температура окружающей среды [°C] | 0...60 |
| Примечание к температуре окружающей среды | температура среды < 80 °C; температура среды < 100 °C: 0...40 °C |
| Температура хранения [°C] | -15...80 |
| Степень защиты | IP 65; IP 67 |
| Вес [g] | 1545,3 |
| Материал | нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь никелированная |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); латунь (2.0371); латунь никелированная; PPS; O-кольцо: FKM |
| Механические коммутационные циклы | 10 миллионов |
| Дисплей | Дисплей 6 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, красный/зеленый попеременная индикация 4-значный |
| Программирование | буквенно-цифровой дисплей, 4-значный |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение OUT1 | - Коммутационный выход Контроль моментального расхода; - Коммутационный выход Контроль температуры; - Частотный выход Контроль моментального расхода; - Частотный выход Контроль температуры; - IO-Link |
| Соединение OUT2 | - Коммутационный выход Контроль моментального расхода; - Коммутационный выход Контроль температуры; - Аналоговый выход Контроль моментального расхода; - Аналоговый выход Контроль температуры |
| Цвета в соответствии с DIN EN 60947-5-2 | Цвета жил : BK = черный; BN = коричневый; BU = синий; WH = белый |
