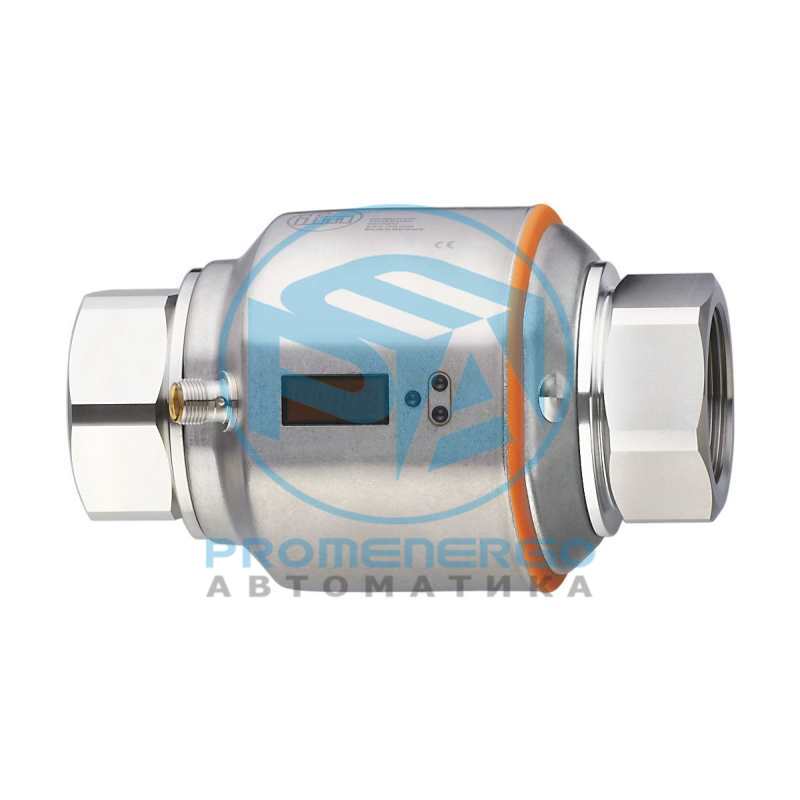

IFM SM9604
Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Для использования в контурах охлаждения С двумя точными аналоговыми выходами Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество аналоговых выходов: 2 |
|---|---|
| Диапазон измерения | 5...300 l/min 0,3...18 m?/h 80...4755 gph 1,3...79,3 gpm |
| 5...300 l/min | 0,3...18 m?/h |
| Подключение к процессу | резьбовое соединение 1 1/2? NPT DN40 |
| Особенности | позолоченные контакты |
| Применение | обнаружение пустой трубы, для общепромышленного применения |
| Среда | Электропроводящие жидкости, Вода, жидкости на водной основе |
| Примечание к среде | электропроводность: >= 20 uS/cm вязкость: < 70 mm?/s (40 °C) |
| Температура измеряемой среды | -10...70 °C 14...158 °F |
| -10...70 °C | 14...158 °F |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| Предел прочности по давлению [psi] | 232 |
| MAWP (для применения в соответствии с CRN) [bar] | 16,5 |
| Рабочее напряжение [V] | 18...32 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 150 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 2 |
| Аналоговый выход по току [mA] | 4...20, (<= 22 mA) |
| Наиб.нагрузка [Ohm] | 500 |
| Диапазон индикации | -360...360 l/min -21,6...21,6 m?/h -5705...5705 gph -95,1...95,1 gpm |
| -360...360 l/min | -21,6...21,6 m?/h |
| Разрешение | 0,5 l/min 0,02 m?/h 5 gph 0,1 gpm |
| 0,5 l/min | 0,02 m?/h |
| Начальная точка аналогового сигнала, ASP | 0...240 l/min 0...14,4 m?/h 0...3800 gph 0...63,4 gpm |
| 0...240 l/min | 0...14,4 m?/h |
| Конечная точка аналогового сигнала, АЕР | 60...300 l/min 3,6...18 m?/h 955...4755 gph 15,9...79,3 gpm |
| 60...300 l/min | 3,6...18 m?/h |
| Значение отсечки низкого расхода LFC | < 15 l/min < 0,9 m?/h < 240 gph < 4 gpm |
| < 15 l/min | < 0,9 m?/h |
| Ширина шага | 0,5 l/min 0,02 m?/h 5 gph 0,1 gpm |
| Динамика измерения | 1:60 |
| Диапазон измерения | -20...80 °C -4...176 °F |
| -20...80 °C | -4...176 °F |
| Диапазон индикации | -40...100 °C -40...212 °F |
| -40...100 °C | -40...212 °F |
| Разрешение | 0,2 °C 0,5 °F |
| 0,2 °C | 0,5 °F |
| Aналоговая пусковая точка | -20...60 °C -4...140 °F |
| -20...60 °C | -4...140 °F |
| Aналоговая конечная точка | 0...80 °C 32...176 °F |
| 0...80 °C | 32...176 °F |
| С шагом в | 0,2 °C 0,5 °F |
| Точность (в диапазоне измерения) | +/- (0,8 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2% MEW |
| Дрейф температуры | +/- 0,0333 °C / K, +/- 0,0599 °F / K |
| Точность [K] | +/- 1 (25 °C, Q > 15 l/min) / +/- 1 (77 °F, Q > 4 gpm) |
| Время отклика [s] | 0,35, (dAP = 0) |
| Демпфирование коммутационного выхода dAP [s] | 0...5 |
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm) |
| Выбор параметров | дисплей можно отключить, Дисплей, обнаружение пустой трубы |
| Температура окружающей среды | -10...60 °C 14...140 °F |
| -10...60 °C | 14...140 °F |
| Температура хранения | -25...80 °C -13...176 °F |
| -25...80 °C | -13...176 °F |
| Степень защиты | IP 65, IP 67 |
| ЭMC | DIN EN 60947-5-9 DIN EN 61000-6-2 |
| Ударопрочность | DIN EN 60068-2-27 20 г (11 ms) |
| DIN EN 60068-2-27 | 20 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 5 г (10...2000 Hz) |
| MTTF [годы] | 78 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 2745 |
| Материал | нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, FKM |
| Дисплей | Дисплей 6 x светодиод, зелёный (l/min, m?/h, gpm, gph, °C, °F) Функции дисплея 1 x светодиод, жёлтый (10?) Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 6 x светодиод, зелёный (l/min, m?/h, gpm, gph, °C, °F) |
| Функции дисплея | 1 x светодиод, жёлтый (10?) |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Дисплей | l/min, m?/h, gpm, gph, °C, °F |
| Комплект поставки | этикета |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
| Потеря давления | dP Потеря давления Q объёмный расход |
| dP | Потеря давления |
| Q | объёмный расход |
