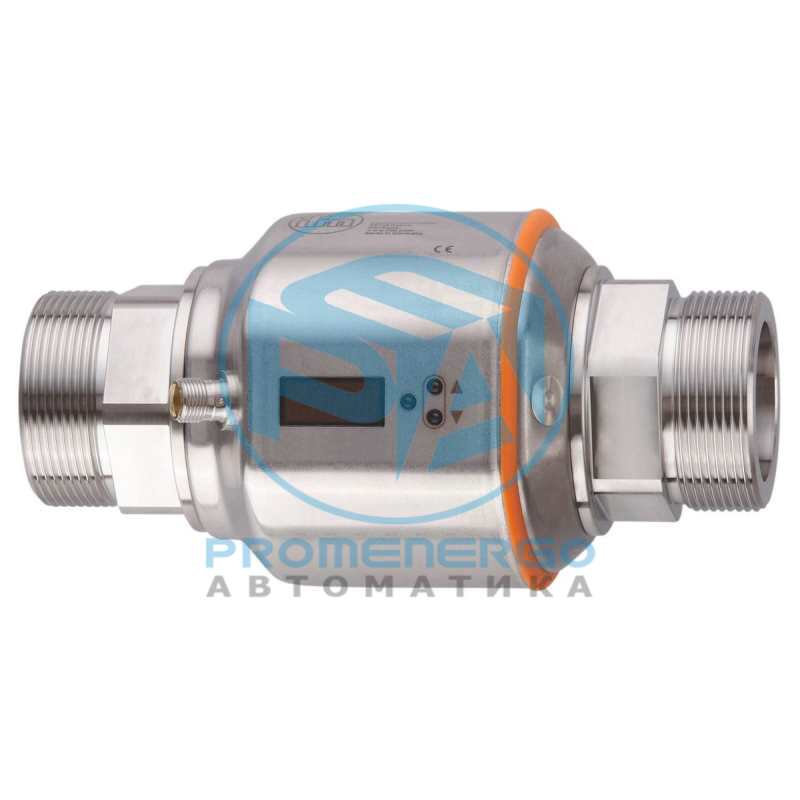

IFM SM9100

Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Точное обнаружение пустой трубы С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей

Технические характеристики

Количество входов и выходовКоличество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения5...300 l/min 0,3...18 m?/h
5...300 l/min0,3...18 m?/h
Подключение к процессурезьбовое соединение G 2 DN50 плоское уплотнение
Особенностипозолоченные контакты
ПрименениеСуммирующая функция, обнаружение пустой трубы, для общепромышленного применения
Установкаподключение к трубе при помощи адаптера
СредаЭлектропроводящие жидкости, Вода, жидкости на водной основе
Примечание к средеэлектропроводность: >= 20 uS/cm вязкость: < 70 mm?/s (40 °C)
Температура измеряемой среды [°C]-10...70
Предел прочности по давлению [bar]16
Предел прочности по давлению [Mpa]1,6
MAWP (для применения в соответствии с CRN) [bar]16,5
Рабочее напряжение [V]18...32 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]< 150
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]5
Входысброс счетчика
Общее количество выходов2
Выходной сигналкоммутационный сигнал, аналоговый сигнал, импульсный сигнал, частотный сигнал, IO-Link, (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250, (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20, (масштабируемый)
Наиб.нагрузка [Ohm]500
Аналоговый выход по напряжению [V]0...10, (масштабируемый)
Мин. сопротивление нагрузки [Ohm]2000
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Частота выхода [Hz]0,1...10000
Диапазон индикации-360...360 l/min -21,6...21,6 m?/h
-360...360 l/min-21,6...21,6 m?/h
Разрешение0,5 l/min 0,02 m?/h
0,5 l/min0,02 m?/h
Точка срабатывания SP6,5...300 l/min 0,4...18 m?/h
6,5...300 l/min0,4...18 m?/h
Точка сброса rP5...298,5 l/min 0,3...17,9 m?/h
5...298,5 l/min0,3...17,9 m?/h
Начальная точка аналогового сигнала, ASP0...240 l/min 0...14,4 m?/h
0...240 l/min0...14,4 m?/h
Конечная точка аналогового сигнала, АЕР60...300 l/min 3,6...18 m?/h
60...300 l/min3,6...18 m?/h
Значение отсечки низкого расхода LFC< 15 l/min < 0,9 m?/h
< 15 l/min< 0,9 m?/h
Ширина шага0,5 l/min 0,02 m?/h
Динамика измерения1:60
Значение импульса0,0001...300 x 10? m?
С шагом в0,0001 m?
Длина импульса [s]0,016...2
Диапазон измерения [°C]-20...80
Диапазон индикации [°C]-40...100
Разрешение [°C]0,2
Точка срабатывания SP [°C]-19,2...80
Точка сброса rP [°C]-19,6...79,6
Aналоговая пусковая точка [°C]-20...60
Aналоговая конечная точка [°C]0...80
С шагом в [°C]0,2
Точность (в диапазоне измерения)+/- (0,8 % MW + 0,5 % MEW)
Повторяемость+/- 0,2% MEW
Дрейф температуры+/- 0,0333 °C / K
Точность [K]+/- 1 (25 °C, Q > 15 l/min)
Время отклика [s]0,35, (dAP = 0)
Программируемое время задержки dS, dr [s]0...50
Демпфирование коммутационного выхода dAP [s]0...5
Динамика реакции срабатывания T05 / T09 [s]T09 = 3 (Q > 15 l/min)
Выбор параметровКонтроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, ток/напряжение/частота/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей, обнаружение пустой трубы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9 CDV
ПрофилиSmart Sensor: Process Data Variable, Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные3
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]5
Поддерживаемые DeviceIDРежим работы ID прибора по умолчанию 359
Режим работыID прибора
по умолчанию359
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защитыIP 65, IP 67
ЭMCDIN EN 60947-5-9
УдаропрочностьDIN EN 60068-2-27 20 г (11 ms)
DIN EN 60068-2-2720 г (11 ms)
ВибропрочностьDIN EN 60068-2-6 5 г (10...2000 Hz)
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]78
Директива по оборудованию под давлениемХорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Вес [g]3214
Материалнерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, Centellen, EPDM
ДисплейДисплей 6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный
Дисплей6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C)
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Комплект поставкиуплотнения: 2, Centellen этикета
ПримечанияMW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
СоединениеРазъем: 1 x M12, Контакты: позолоченый
Потеря давленияdP Потеря давления Q объёмный расход
dPПотеря давления
Qобъёмный расход
