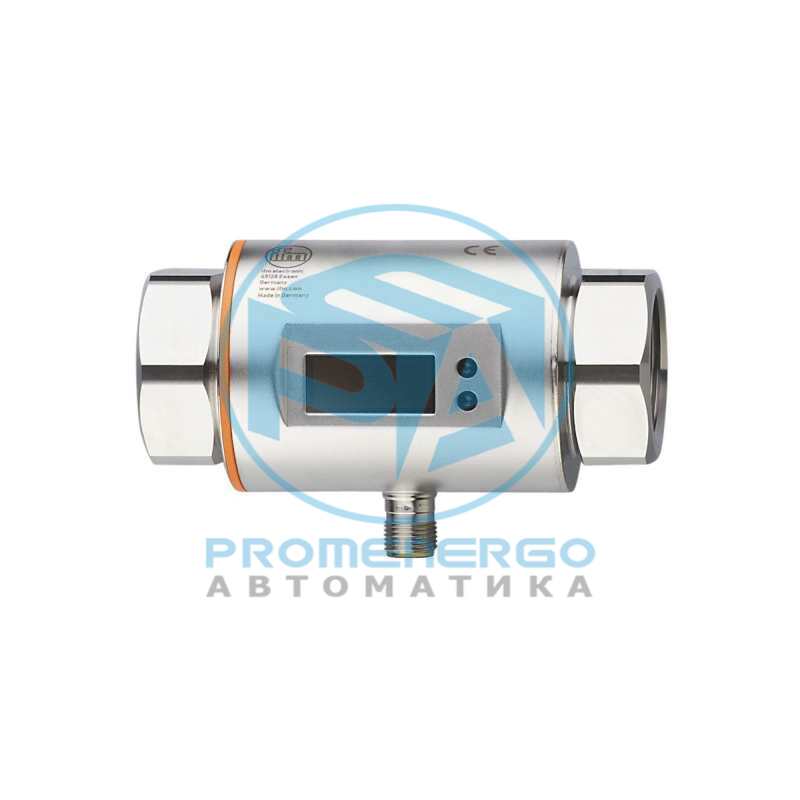

IFM SM8601
Характеристики Количество входов и выходов Количество цифровых выходов: 2, Количество аналоговых выходов: 1 Диапазон измерения 6...1584 gph 0,1...26,4 gpm Подключение
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 6...1584 gph 0,1...26,4 gpm |
| 6...1584 gph | 0,1...26,4 gpm |
| Подключение к процессу | резьбовое соединение 1? NPT DN25 |
| Особенности | позолоченные контакты |
| Применение | Суммирующая функция, для общепромышленного применения |
| Среда | Электропроводящие жидкости, Вода, жидкости на водной основе |
| Примечание к среде | электропроводность: >= 20 uS/cm вязкость: < 70 mm?/s (40 °C) |
| Температура измеряемой среды [°F] | 14...158 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [psi] | 232 |
| MAWP (для применения в соответствии с CRN) [bar] | 11,2 |
| Рабочее напряжение [V] | 18...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | 95, (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Входы | сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Аналоговый выход по напряжению [V] | 0...10, (масштабируемый) |
| Мин. сопротивление нагрузки [Ohm] | 2000 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон индикации | -1902...1902 gph -31,7...31,7 gpm |
| -1902...1902 gph | -31,7...31,7 gpm |
| Разрешение | 2 gph 0,05 gpm |
| 2 gph | 0,05 gpm |
| Точка срабатывания SP | 14...1586 gph 0,25...26,4 gpm |
| 14...1586 gph | 0,25...26,4 gpm |
| Точка сброса rP | 6...1578 gph 0,1...26,25 gpm |
| 6...1578 gph | 0,1...26,25 gpm |
| Начальная точка аналогового сигнала, ASP | 0...1272 gph 0...21,2 gpm |
| 0...1272 gph | 0...21,2 gpm |
| Конечная точка аналогового сигнала, АЕР | 312...1586 gph 5,2...26,4 gpm |
| 312...1586 gph | 5,2...26,4 gpm |
| Ширина шага | 2 gph 0,05 gpm |
| Значение импульса | 0,01...100 000 000 gal |
| Длина импульса [s] | 0,0025...2 |
| Диапазон измерения [°F] | -4...176 |
| Разрешение [°F] | 0,5 |
| Точка срабатывания SP [°F] | -2,5...176 |
| Точка сброса rP [°F] | -3,5...175 |
| Aналоговая пусковая точка [°F] | -4...140,5 |
| Aналоговая конечная точка [°F] | 31,5...176 |
| С шагом в [°F] | 0,5 |
| Точность (в диапазоне измерения) | +/- (0,8 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2% MEW |
| Точность [K] | +/- 4,5 (Q > 0,26 gpm) |
| Время отклика [s] | 0,15, (dAP = 0, T19) |
| Программируемое время задержки dS, dr [s] | 0...50 |
| Демпфирование коммутационного выхода dAP [s] | 0...5 |
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 20 (Q > 0,26 gpm) |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход/выход по напряжению/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 576 |
| Режим работы | ID прибора |
| по умолчанию | 576 |
| Температура окружающей среды [°F] | 14...140 |
| Температура хранения [°F] | -13...176 |
| Степень защиты | IP 67 |
| ЭMC | DIN EN 60947-5-9 |
| Ударопрочность | DIN EN 60068-2-27 20 г (11 ms) |
| DIN EN 60068-2-27 | 20 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 5 г (10...2000 Hz) |
| MTTF [годы] | 145 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 698,5 |
| Материал | нерж. сталь (1.4404 / 316L), PBT-GF20, PC, FKM, TPE |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), PEEK, FKM |
| Дисплей | Дисплей 6 x светодиод, зелёный (gpm, gph, gal, °F, 10?, 1000 x 10?) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 6 x светодиод, зелёный (gpm, gph, gal, °F, 10?, 1000 x 10?) |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
| Потеря давления | dP Потеря давления Q объёмный расход |
| dP | Потеря давления |
| Q | объёмный расход |
