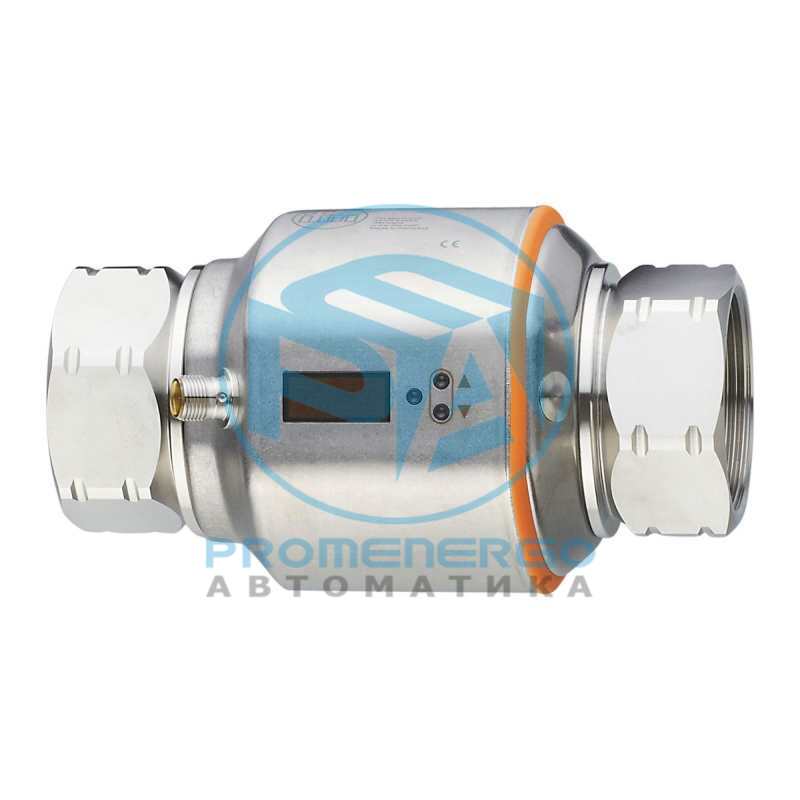

IFM SM2400
Точное измерение потока, потребления и температуры среды Высокая точность, хорошая повторяемость и динамика измерений Точное обнаружение пустой трубы С коммутационным, аналоговым и импульсным выходом Хорошо видимый 4-значный светодиодный дисплей
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
|---|---|
| Диапазон измерения | 5...600 l/min 0,3...36 m?/h |
| 5...600 l/min | 0,3...36 m?/h |
| Подключение к процессу | резьбовое соединение Rc 2 внутренняя резьба DN50 |
| Особенности | позолоченные контакты |
| Применение | Суммирующая функция, обнаружение пустой трубы, для общепромышленного применения |
| Среда | Электропроводящие жидкости, Вода, жидкости на водной основе |
| Примечание к среде | электропроводность: >= 20 uS/cm вязкость: < 70 mm?/s (40 °C) |
| Температура измеряемой среды [°C] | -10...70 |
| Предел прочности по давлению [bar] | 16 |
| Предел прочности по давлению [Mpa] | 1,6 |
| Рабочее напряжение [V] | 18...32 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 150 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 5 |
| Входы | сброс счетчика |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, импульсный сигнал, частотный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250, (на каждый выход) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, (масштабируемый) |
| Наиб.нагрузка [Ohm] | 500 |
| Аналоговый выход по напряжению [V] | 0...10, (масштабируемый) |
| Мин. сопротивление нагрузки [Ohm] | 2000 |
| Импульсный выход | Расходомер |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Частота выхода [Hz] | 0,1...10000 |
| Диапазон индикации | -720...720 l/min -43,2...43,2 m?/h |
| -720...720 l/min | -43,2...43,2 m?/h |
| Разрешение | 0,5 l/min 0,02 m?/h |
| 0,5 l/min | 0,02 m?/h |
| Точка срабатывания SP | 8...600 l/min 0,5...36 m?/h |
| 8...600 l/min | 0,5...36 m?/h |
| Точка сброса rP | 5...597 l/min 0,3...35,8 m?/h |
| 5...597 l/min | 0,3...35,8 m?/h |
| Начальная точка аналогового сигнала, ASP | 0...480 l/min 0...28,8 m?/h |
| 0...480 l/min | 0...28,8 m?/h |
| Конечная точка аналогового сигнала, АЕР | 120...600 l/min 7,2...36 m?/h |
| 120...600 l/min | 7,2...36 m?/h |
| Значение отсечки низкого расхода LFC | < 15 l/min < 0,9 m?/h |
| < 15 l/min | < 0,9 m?/h |
| Ширина шага | 0,5 l/min 0,02 m?/h |
| Динамика измерения | 1:120 |
| Значение импульса | 0,0001...600 x 10? m? |
| С шагом в | 0,0001 m? |
| Длина импульса [s] | 0,008...2 |
| Диапазон измерения [°C] | -20...80 |
| Диапазон индикации [°C] | -40...100 |
| Разрешение [°C] | 0,2 |
| Точка срабатывания SP [°C] | -19,2...80 |
| Точка сброса rP [°C] | -19,6...79,6 |
| Aналоговая пусковая точка [°C] | -20...60 |
| Aналоговая конечная точка [°C] | 0...80 |
| С шагом в [°C] | 0,2 |
| Точность (в диапазоне измерения) | +/- (0,8 % MW + 0,5 % MEW) |
| Повторяемость | +/- 0,2% MEW |
| Дрейф температуры | +/- 0,0333 °C / K |
| Точность [K] | +/- 1 (bei 25 °C, Q > 15 l/min) |
| Время отклика [s] | 0,35, (dAP = 0) |
| Программируемое время задержки dS, dr [s] | 0...50 |
| Демпфирование коммутационного выхода dAP [s] | 0...5 |
| Динамика реакции срабатывания T05 / T09 [s] | T09 = 3 (Q > 15 l/min) |
| Выбор параметров | Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры, гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, ток/напряжение/частота/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей, обнаружение пустой трубы |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | Smart Sensor: Process Data Variable, Device Identification |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 3 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 389 |
| Режим работы | ID прибора |
| по умолчанию | 389 |
| Температура окружающей среды [°C] | -10...60 |
| Температура хранения [°C] | -25...80 |
| Степень защиты | IP 65, IP 67 |
| ЭMC | DIN EN 60947-5-9 |
| Ударопрочность | DIN EN 60068-2-27 20 г (11 ms) |
| DIN EN 60068-2-27 | 20 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 5 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 5 г (10...2000 Hz) |
| MTTF [годы] | 86 |
| Сертификат UL | Регистрационный номер UL I008 |
| Регистрационный номер UL | I008 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 2740 |
| Материал | нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEI, FKM, PBT-GF20, TPE-U |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), нерж. сталь (1.4571/316Ti), PEEK, FKM |
| Дисплей | Дисплей 6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный |
| Дисплей | 6 x светодиод, зелёный (l/min, m?/h, l, m?, 10?, °C) |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| программирование | буквенно-цифровой дисплей, 4-значный |
| Комплект поставки | этикета |
| Примечания | MW = Измеренное значение MEW = Верхний предел диапазона измерения |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
| Потеря давления | dP Потеря давления Q объёмный расход |
| dP | Потеря давления |
| Q | объёмный расход |
