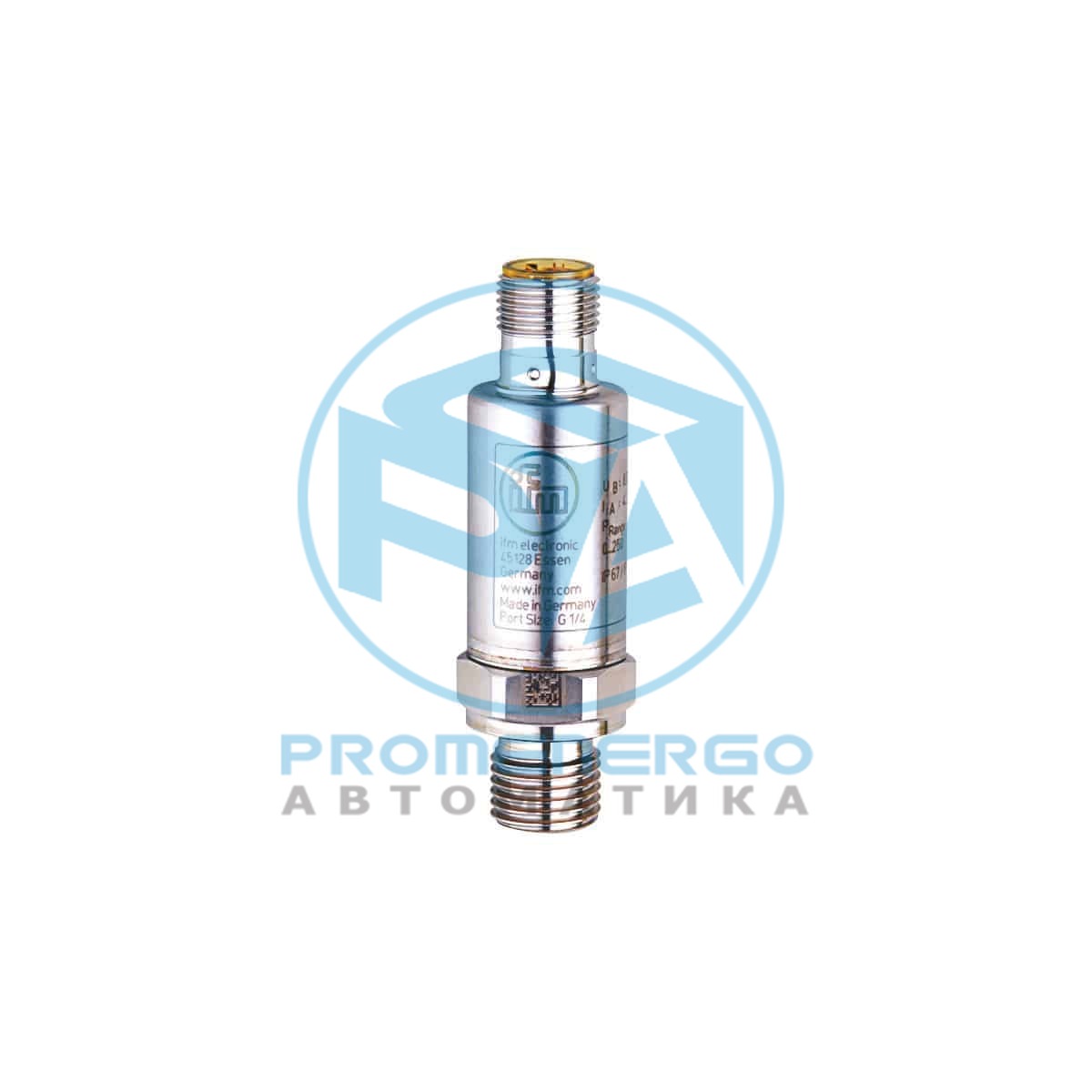

IFM PT5403
Надежное обнаружение давления в системе в промышленном применении Высокая устойчивость к ударам и вибрации Прекрасная повторяемость и низкое отклонение от линейности Срок службы более чем 60 миллионов циклов давления Компактный и прочный корпус из нержавеющей стали для применения в ограниченном пространстве
Технические характеристики
| Выходной сигнал | аналоговый сигнал |
|---|---|
| Диапазон измерения | 0...25 bar 0...360 psi 0...2,5 MPa |
| 0...25 bar | 0...360 psi |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Применение | для общепромышленного применения |
| Среда | Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -40...90 |
| Мин. разрывное давление | 600 bar 8700 psi 60 MPa |
| 600 bar | 8700 psi |
| Предел прочности по давлению | 65 bar 940 psi 6,5 Mpa |
| 65 bar | 940 psi |
| Примечание к прочности по давлению | статический |
| Устойчивость к вакууму [mbar] | -1000 |
| Тип давления | относительное давление |
| Рабочее напряжение [V] | 8,5...36 DC |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Общее количество выходов | 1 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб.нагрузка [Ohm] | 720, (Ub = 24 V, (Ub - 8,5 V) / 21,5 mA) |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Повторяемость [% диапазона] | < +/- 0,05, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < +/- 0,5, (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) |
| Отклонение линейности [% диапазона] | < +/- 0,1 (BFSL) / < +/- 0,2 (LS) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,2 |
| Долговременная стабильность [% диапазона] | < +/- 0,1, (за 6 месяцев) |
| Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Время нарастания переходной характеристики аналогового выхода [ms] | 1 |
| Температура окружающей среды [°C] | -40...90 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67, IP 69K |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 50 г (11 ms) |
| DIN EN 60068-2-27 | 50 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 20 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 20 г (10...2000 Hz) |
| MTTF [годы] | 686 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 59 |
| Материал | 1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PEI |
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630) |
| Мин. кол-во циклов давления | 60 миллионов, (при 1,2 х номинального давления) |
| Момент затяжки [Nm] | 25...35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) |
| Уплотнение присоединения к процессу | FKM (по DIN 3869) |
| Встроенный ограничитель | нет (можно модифицировать) |
| Примечания | BFSL = прямая линия наилучшего соответствия LS = Установка предельного значения |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| 1: | Наиб.нагрузка |
| 2: | Наиб. нагрузка |
