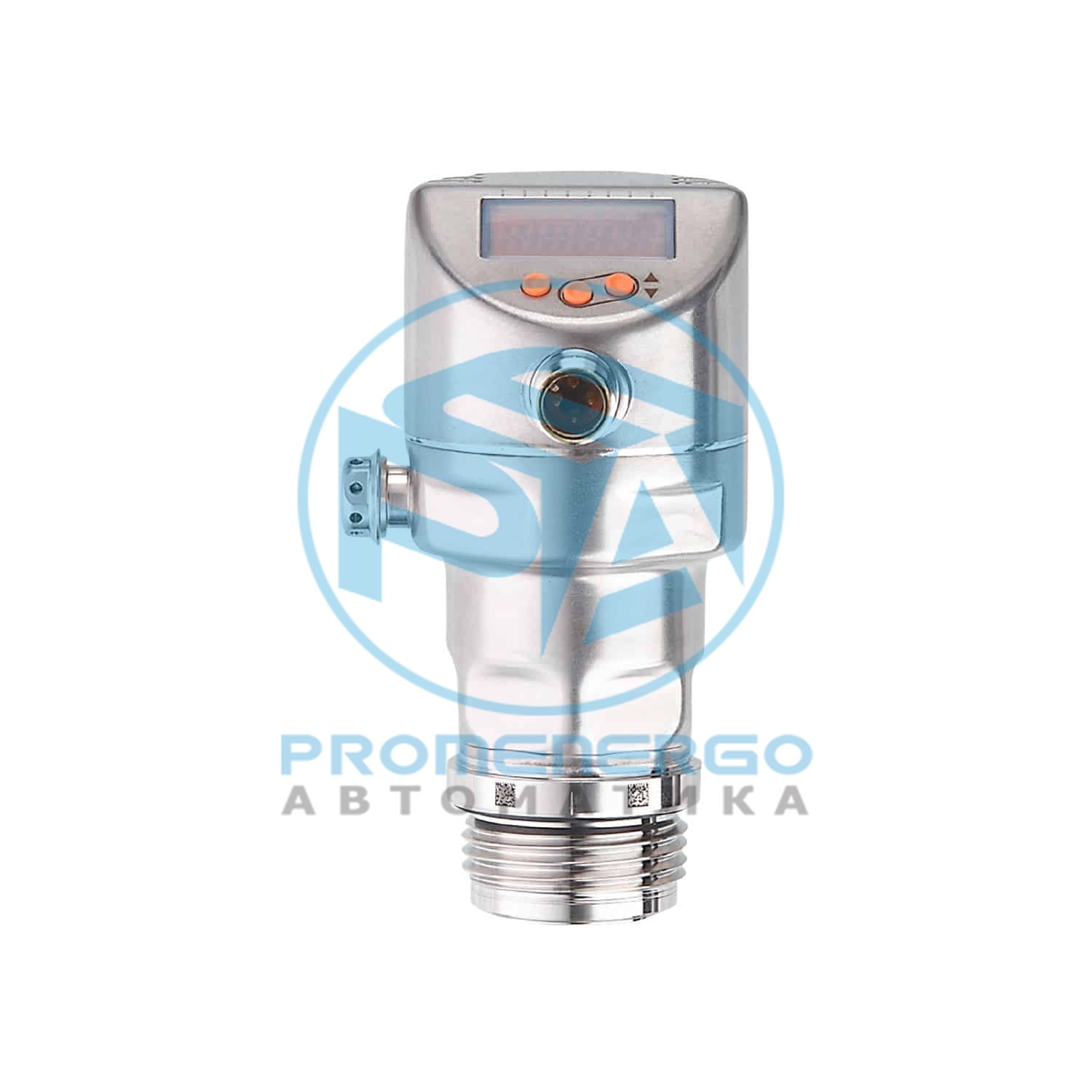

IFM PY1718

Характеристики Количество входов и выходов Количество цифровых выходов: 2; Количество аналоговых выходов: 1 Диапазон измерения -50...400 mbar; -20...160,6 inH2O; -5...40

Технические характеристики

Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения-50...400 mbar; -20...160,6 inH2O; -5...40 kPa
Подключение к процессурезьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Особенностипозолоченные контакты
Применениеустановка заподлицо для пищевой и питьевой промышленности
СредаВязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды
Температура измеряемой среды [°C]-25...150
Мин. разрывное давление30000 mbar; 12044 inH2O; 3000 kPa
Предел прочности по давлению8000 mbar; 3200 inH2O; 800 kPa
Устойчивость к вакууму-1000 mbar; -0,1 MPa
Тип давленияотносительное давление; вакуум
Отсутствует застойная зонада
MAWP (для применения в соответствии с CRN) [bar]8
Мин. сопротивление изоляции [MOhm]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Встроенный «Watchdog»да
2-проводный рабочее напряжение [V]20...30 DC
2-проводный потребление тока [mA]3,5...21,5
2-проводный время задержки включения [s]< 1
3-проводный рабочее напряжение [V]18...30 DC
3-проводный потребление тока [mA]5...45; (430 bei max. Laststrom)
3-проводный время задержки включения [s]< 0,5
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20, обратимый; (масштабируемый)
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
2-проводный Наиб.нагрузка [Ohm]300
3-проводный Макс. падение напряжения коммутационного выхода [V]2 DC
3-проводный Постоянный ток нагрузки коммутационного выхода [mA]100 DC
3-проводный Частота переключения DC [Hz]125
3-проводный Наиб.нагрузка [Ohm](Ub - 10 V) / 21,5 mA; 650 ? (Ub = 24 V)
Точка срабатывания SP-49,4...400 mbar; -19,8...160,6 inH2O; -4,94...40 kPa
Точка сброса rP-50...399,4 mbar; -20,1...160,3 inH2O; -5...39,94 kPa
Аналоговая пусковая точка-50...320 mbar; -20,1...128,5 inH2O; -5...32 kPa
Аналоговая конечная точка30...400 mbar; 12...160,6 inH2O; 3...40 kPa
Мин. разница между SP и rP0,6 mbar; 0,3 inH2O; 0,06 kPa
С шагом в0,1 mbar; 0,1 inH2O; 0,01 kPa
Заводская настройкаSP1 =100 mbar rP1 = 92 mbar; SP2 = 300 mbar rP2 = 292 mbar; ASP = 0,00 mbar AEP = 400 mbar; dAP = 0,06 s dAA = 0,06 s
Диапазон измерения-25...150 °C; -13...302 °F
Точность [K]+/- 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur ))
Повторяемость [K]+/- 0,2
Разрешение [K]0,2
Погрешность точки переключения< +/- 0,2; (DIN EN IEC 62828-1; Turn down 1:1) [% диапазона]
Повторяемость [% диапазона]< +/- 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
Отклонение от характеристики< +/- 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1) [% диапазона]
Отклонение линейности [% диапазона]< +/- 0,15; (Turn down 1:1)
Zero-point stabilisationIO-Link, Аналоговый выход 0,15; (see operating instructions zero-point behaviour) [% диапазона]
Дисплей, Коммутационный выход0,2
Отклонение гистерезиса [% диапазона]< +/- 0,15; (Turn down 1:1)
Долговременная стабильность [% диапазона]< +/- 0,1; (Turn down 1:1; за год)
Суммарное отклонение в диапазоне температур-25...15 °C Отклонение от характеристики +/- 0,1 % of the span / 10 K; 15...80 °C Отклонение от характеристики; 80...150 °C Отклонение от характеристики +/- 0,15 % of the span / 10 K
Значение процесса [s] демпфирования dAP0...99,99
Демпфирование [s] аналогового выхода dAA0...99,99
2-проводный Время нарастания [ms] переходной характеристики аналогового выхода30
3-проводный Мин. время реакции [ms] коммутационного выхода (dAP)3
3-проводный Время нарастания [ms] переходной характеристики аналогового выхода7
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
СтандартSDCI IEC 61131-9
ПрофилиCommon - I&D Identification and Diagnosis
FunctionMeasurement data, standard resolution
SIO режимда
Нужный тип портаA
Миним.время рабочего цикла [ms]5,6
IO-Link разрешение [mbar]0,02 давления
IO-Link разрешение [K]0,2 температуры
Рабочие данные IO-Link (циклические)давление 32; температура 32; состоянием прибора 4; бинарная информация о переключении 2
IO-Link функции (ациклические)специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления; диагностика измерительной ячейки
Поддерживаемые DeviceIDРежим работы ID прибора default 1940
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защитыIP 67; IP 68; IP 69K
Вес [g]358,9
КорпусЦилиндрический
Размеры [mm]? 50 / L = 107
МатериалКорпус: нерж. сталь (1.4404 / 316L); Кнопки / светодиод: PBT (полибутилентерефталат); уплотнения: FKM; разъём M12: PEI; Дисплей: PFA; вентиляционная диафрагма: PTFE (тефлон)
Материалы корпуса в контакте с изм. средойmeasuring cell: Керамика (99,9 % Al2 O3); Подключение к процессу: нерж. сталь (1.4435 / 316L) характеристика поверхности: Ra < 0,4 um / Rz = 4 um; Уплотнение: PTFE (тефлон)
Мин. кол-во циклов давления100 миллионов
Момент затяжки [Nm]35
ДисплейДисплей светодиод, зелёный
Состояние выходасветодиод, жёлтый
Функции дисплеябуквенно-цифровой дисплей, 4-значный
Измеренные значениябуквенно-цифровой дисплей, 4-значный
Дисплейmbar; kPa; inH2O
Разъем1 x M12; кодировка: A; Контакты: позолоченый
2-проводный соединение1 L+; 2 OUT2 AO
3-проводный соединение1 L+; 2 OUT2 DO2 (NO/NC), AO; 3 L-; 4 MP1 DO1 (NO/NC), IO-Link
параметрирование1 L+; 3 L-; 4 MP1 IO-Link
