IFM PV2102
Количество входов и выходов Количество цифровых выходов: 2 Диапазон измерения [MPa] 0...10 Подключение к процессу резьбовое соединение R 1/4 внешняя
Технические характеристики
| Количество входов и выходов | Количество цифровых выходов: 2 |
|---|---|
| Диапазон измерения [MPa] | 0...10 |
| Подключение к процессу | резьбовое соединение R 1/4 внешняя резьба внутренняя резьба:M5 |
| Измерительный элемент | металлический тонкопленочный элемент |
| Применение | для общепромышленного применения |
| Среда | Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -40...90 |
| Мин. разрывное давление [MPa] | 100 |
| Предел прочности по давлению [MPa] | 25 |
| Устойчивость к вакууму | -1000 mbar -0,1 MPa |
| Тип давления | относительное давление |
| Рабочее напряжение [V] | 18...30 DC |
| Потребление тока [mA] | < 15 |
| Мин. сопротивление изоляции [MOhm] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,3 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; IO-Link; (конфигурируемый) |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения коммутационного выхода [V] | 2 DC |
| Постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки [MPa] | 0...10 |
| Точка срабатывания SP [MPa] | 0,1...10 |
| Точка сброса rP [MPa] | 0,05...9,95 |
| С шагом в [MPa] | 0,005 |
| Заводская настройка | SP1 = 2 MPa rP1 = 1,95 MPa ou1 = Hno; SP2 = 2 MPa rP2 = 1,95 MPa ou2 = Hnc; dS1/dS2 = 0 ms dr1/dr2 = 0 ms coF = 0 % P-n = PnP dAP= 60 ms |
| Погрешность точки переключения [% диапазона] | < +/- 0,5 (nach DIN EN 61298-2) |
| Повторяемость [% диапазона] | < +/- 0,05; (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < +/- 0,5; (линейность, вкл. гистерезис и повторяемость, настройка предельного значения согласно DIN EN IEC 62828-1) |
| Отклонение линейности [% диапазона] | < +/- 0,1 (BFSL) / < +/- 0,2 (LS) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,2 |
| Долговременная стабильность [% диапазона] | < +/- 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Время отклика [ms] | < 3 |
| Программное обеспечение / Программирование | Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor - SSP 0 Generic Profiled Sensor |
| Function Device identification | да |
| Function Process data variable | да |
| Function Device diagnosis | да |
| SIO режим | да |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 2 |
| Бинарные рабочие данные | 2 |
| Миним.время рабочего цикла [ms] | 5 |
| Поддерживаемые DeviceID Режим работы ID прибора | default 543 |
| Температура окружающей среды [°C] | -40...90 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67; IP 69K |
| Испытания / одобрения | ЭMC DIN EN 61326-1; Ударопрочность DIN EN 60068-2-27 500 г (1 ms); Вибропрочность DIN EN 60068-2-6 20 г (10...2000 Hz) |
| MTTF [годы] | 668 |
| Сертификат UL | Регистрационный номер UL J016 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу |
| Вес [g] | 55 |
| Корпус | Цилиндрический |

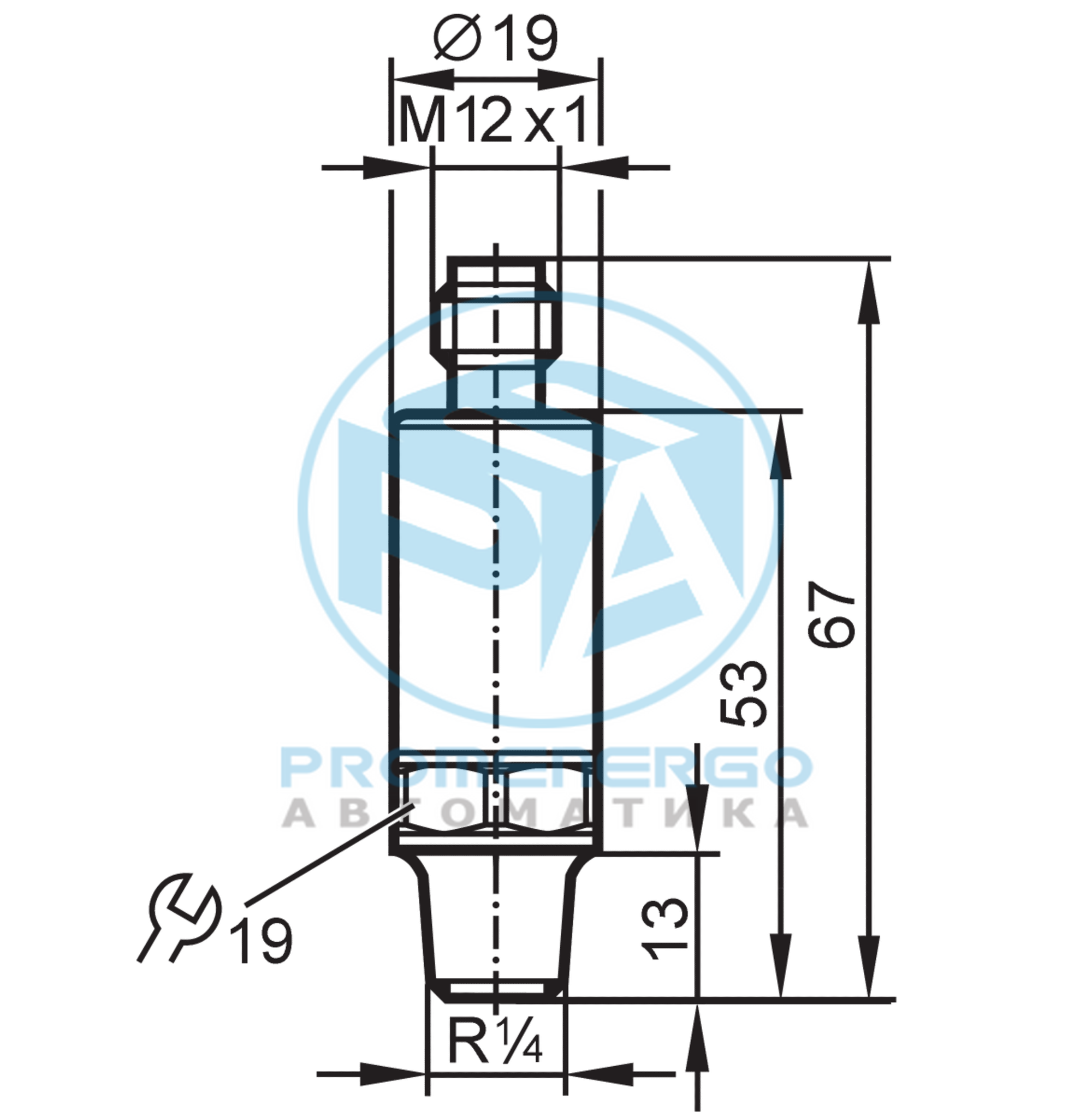

| Размеры [mm] | ? 19 / L = 67 |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4305/303); 1.4542 (17-4 PH / 630) |
| Мин. кол-во циклов давления | 60 миллионов; (при 1,2 х номинального давления) |
| Момент затяжки [Nm] | 50; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления) |
| Уплотнение присоединения к процессу | резьбовое соединение R 1/4 внешняя резьба внутренняя резьба:M5 |
| Встроенный ограничитель | да |
| Примечания | BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения |
| Упаковочная величина | 1 шт. |
| Электрическое подключение | Разъем: 1 x M12; кодировка: A |
| Соединение | OUT1 Коммутационный выход; OUT2 Коммутационный выход IO-Link |
| Цвета в соответствии с DIN EN 60947-5-2 | Цвета жил : BK = черный; BN = коричневый; BU = синий; WH = белый |
