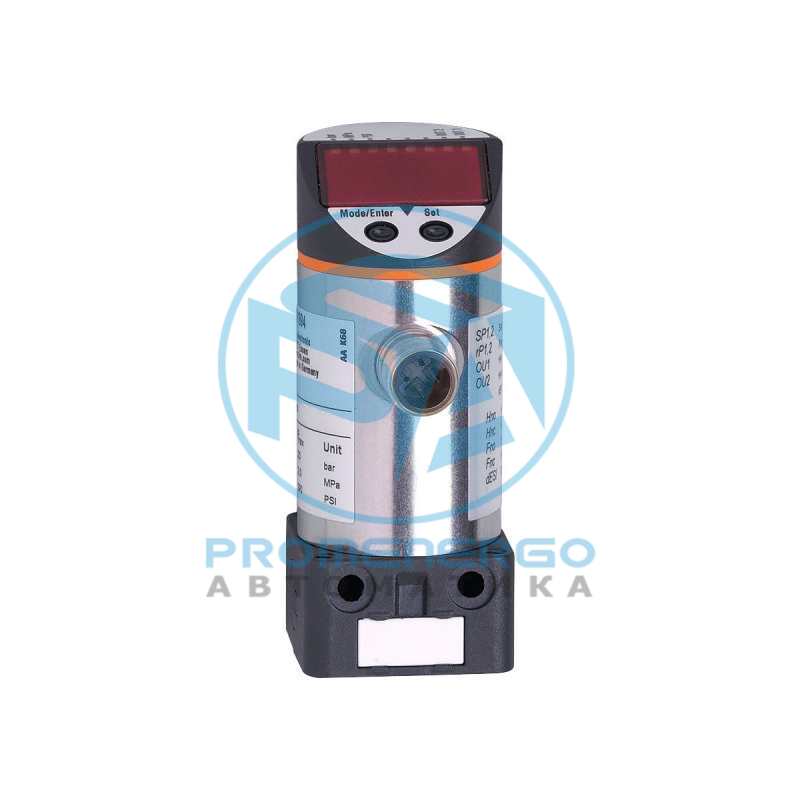

IFM PN7834
Два коммутационных выхода, один из них можно сконфигурировать как диагностический выход Для применения в пневматических системах и оборудовании Хорошо видимый 4-значный светодиодный дисплей Измерение дифференциального давления без необходимости подключения второго датчика давления Выбираемые по стране единицы измерения давления
Технические характеристики
| Выходной сигнал | коммутационный сигнал |
|---|---|
| Диапазон измерения | -1...10 bar -14,5...145 psi -0,1...1 MPa |
| -1...10 bar | -14,5...145 psi |
| Подключение к процессу | резьбовое соединение G 1/8 внутренняя резьба |
| Особенности | позолоченные контакты |
| Применение | для общепромышленного применения |
| Среда | Сжатый воздух |
| Условно подходит для | другие среды по требованию |
| Температура измеряемой среды [°C] | 0...60 |
| Мин. разрывное давление | 30 bar 435 psi 3 MPa |
| 30 bar | 435 psi |
| Предел прочности по давлению | 20 bar 290 psi 2 Mpa |
| 20 bar | 290 psi |
| Тип давления | относительное давление, вакуум |
| Рабочее напряжение [V] | 18...36 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 50 |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Защита от перенапряжения | да, (< 40 V) |
| Время задержки включения питания [s] | 0,3 |
| Встроенный 'Watchdog' | да |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 |
| Частота переключения DC [Hz] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Точка срабатывания SP | -0,9...10 bar -13...145 psi -0,09...1 MPa |
| -0,9...10 bar | -13...145 psi |
| Точка сброса rP | -0,95...9,95 bar -14...144 psi -0,095...0,995 MPa |
| -0,95...9,95 bar | -14...144 psi |
| С шагом в | 0,05 bar 1 psi 0,005 MPa |
| 0,05 bar | 1 psi |
| Заводская настройка | SP1 = 2,50 bar rP1 = 2,30 bar SP2 = 7,50 bar rP2 = 7,30 bar |
| Погрешность точки переключения [% диапазона] | < +/- 0,5 |
| Повторяемость [% диапазона] | < +/- 0,1, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < +/- 0,25 (BFSL) / < +/- 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,25 |
| Долговременная стабильность [% диапазона] | < +/- 0,05, (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | 0,2, (0...60 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | 0,2, (0...60 °C) |
| Программируемое время задержки dS, dr [s] | 0, 0,2...50 |
| Выбор параметров | гистерезис / окно, нормально открытый / нормально закрытый, функция диагностики, логика переключения, задержка при включении/выключении, Демпфирование, Дисплей |
| Температура окружающей среды [°C] | -25...85 |
| Температура хранения [°C] | -25...85 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5/1 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| Ударопрочность | DIN IEC 68-2-27 50 г (11 ms) |
| DIN IEC 68-2-27 | 50 г (11 ms) |
| Вибропрочность | DIN IEC 68-2-6 20 г (10...2000 Hz) |
| DIN IEC 68-2-6 | 20 г (10...2000 Hz) |
| MTTF [годы] | 284 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 173,5 |
| Материал | нерж. сталь (1.4301/304), PPS, PC, PBT (полибутилентерефталат), PEI, FKM |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4567 / 304Cu), латунь, FKM, PPS, кремний (облицован) |
| Мин. кол-во циклов давления | 50 миллионов |
| Дисплей | Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный |
| Дисплей | 3 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Функции дисплея | буквенно-цифровой дисплей, 4-значный |
| Принадлежности (необязательные) | монтажный набор для DIN-рейки: TH 35-7,5 / EN60715, E37340 Адаптер: R1/8 - R1/8, E37350 Фитинг: 1/8?, E30075 штекерное резьбовое соединение для трубы: ? 6 mm, E30076 штекерное резьбовое соединение для трубы: ? 8 mm, E30077 |
| Упаковочная величина | 1 шт. |
