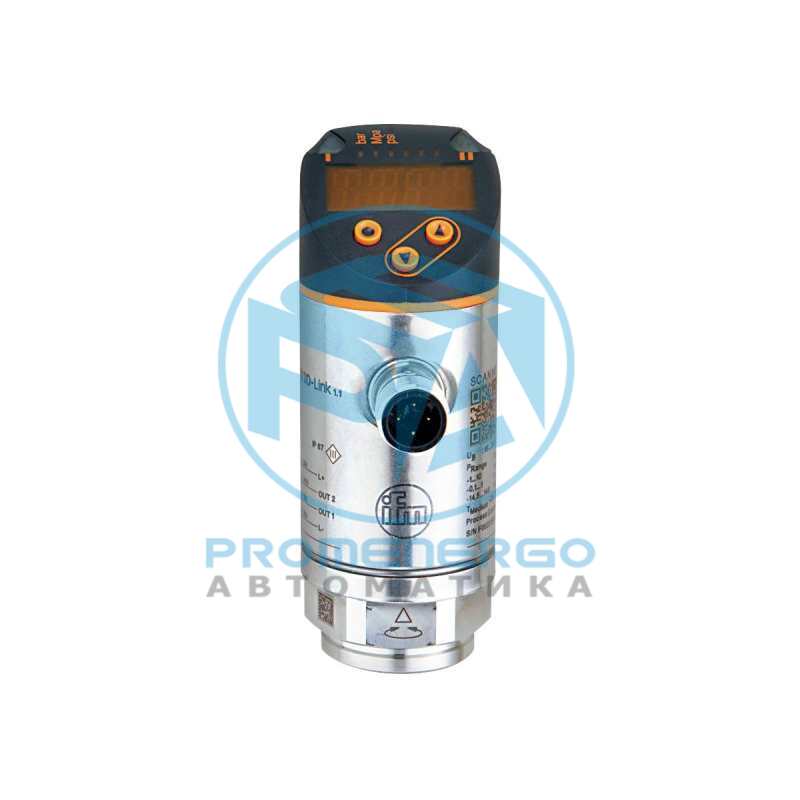

IFM PN7033
Два коммутационных выхода, один из них с коммуникационным интерфейсом IO-Link Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона Корпус с шарнирным поворотным механизмом Долговременная стабильность благодаря высокой защите от перегрузок Прочное исполнение для применения в сложных условиях эксплуатации
Технические характеристики
| Выходной сигнал | коммутационный сигнал, IO-Link, (конфигурируемый) |
|---|---|
| Диапазон измерения [MPa] | 0...2,5 |
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба |
| Особенности | позолоченные контакты |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Применение | для общепромышленного применения |
| Среда | Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -25...80 |
| Мин. разрывное давление [MPa] | 35 |
| Предел прочности по давлению [Mpa] | 15 |
| Тип давления | относительное давление |
| Рабочее напряжение [V] | 18...30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] | < 35 |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,3 |
| Встроенный 'Watchdog' | да |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 150, (200 (...60 °C) 250 (...40 °C)) |
| Частота переключения DC [Hz] | < 170 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Точка срабатывания SP [MPa] | 0,02...2,5 |
| Точка сброса rP [MPa] | 0,01...2,49 |
| Мин. разница между SP и rP [MPa] | 0,02 |
| С шагом в [MPa] | 0,01 |
| Погрешность точки переключения [% диапазона] | < +/- 0,5 |
| Повторяемость [% диапазона] | < +/- 0,1, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < +/- 0,25 (BFSL) / < +/- 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,25 |
| Долговременная стабильность [% диапазона] | < +/- 0,05, (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < +/- 0,2, (-0...80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < +/- 0,2, (-0...80 °C) |
| Время отклика [ms] | < 3 |
| Программируемое время задержки dS, dr [s] | 0...50 |
| Выбор параметров | гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование, Дисплей |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| SIO режим | да |
| Нужный тип порта | A, (когда контакт 2 не подключен: B) |
| Поддерживаемые DeviceID | Режим работы ID прибора Factory setting / CMPT = 2 438 Status_B High Resolution / CMPT = 3 623 |
| Режим работы | ID прибора |
| Factory setting / CMPT = 2 | 438 |
| Status_B High Resolution / CMPT = 3 | 623 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| Миним.время рабочего цикла [ms] | 2,3 |
| IO-Link разрешение давления [MPa] | 0,01 |
| Рабочие данные IO-Link (циклические) | Функция длина бита давление 14 бинарная информация о переключении 2 |
| Функция | длина бита |
| давление | 14 |
| бинарная информация о переключении | 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег |
| Профили | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) |
| Миним.время рабочего цикла [ms] | 3 |
| IO-Link разрешение давления [MPa] | 0,001 |
| Рабочие данные IO-Link (циклические) | Функция длина бита давление 16 состоянием прибора 4 бинарная информация о переключении 2 |
| давление | 16 |
| состоянием прибора | 4 |
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 65, IP 67 |
| ЭMC | DIN EN 61000-6-2 DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 50 г (11 ms) |
| DIN EN 60068-2-27 | 50 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 20 г (10...2000 Hz) |
| DIN EN 60068-2-6 | 20 г (10...2000 Hz) |
| MTTF [годы] | 260 |
| Сертификат UL | Регистрационный номер UL J001 |
| Регистрационный номер UL | J001 |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Вес [g] | 227 |
| Материал | нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4404 / 316L), керамика, FKM |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 25...35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) |
| Встроенный ограничитель | нет (можно модифицировать) |
| Дисплей | Дисплей 3 x светодиод, зелёный (MPa) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный |
| Дисплей | 3 x светодиод, зелёный (MPa) |
| Состояние выхода | 2 x светодиод, жёлтый |
| Измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-значный |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
