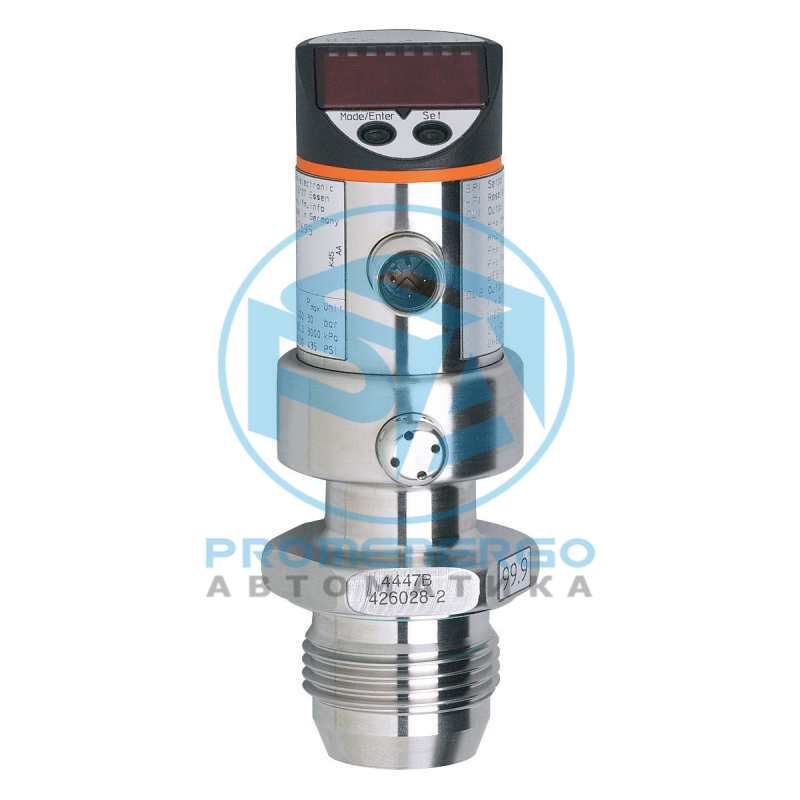

IFM PIM693
Две функции в одном приборе: контроль насоса и измерение давления Надежная диагностика помех в зоне всасывания насоса и обнаружение кавитации Обнаружение утечки жидкости или воздуха, попавшего в насос Независимый мониторинг системного давления со вторым коммутационным выходом Контроль насоса через аналоговый выход
Технические характеристики
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
|---|---|
| Диапазон измерения | -1...25 bar -14,4...362,7 psi -0,1...2,5 MPa |
| -1...25 bar | -14,4...362,7 psi |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Особенности | позолоченные контакты |
| Применение | пищевая и питьевая промышленность |
| Установка | Поворотный корпус 350° |
| Среда | Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -25...125, (145 max. 1h) |
| Мин. разрывное давление | 350 bar 5070 psi 35 MPa |
| 350 bar | 5070 psi |
| Предел прочности по давлению | 100 bar 1450 psi 10 Mpa |
| 100 bar | 1450 psi |
| Тип давления | относительное давление, вакуум |
| Отсутствует застойная зона | да |
| Рабочее напряжение [V] | 18...32 DC |
| Потребление тока [mA] | < 50 |
| Мин. сопротивление изоляции [MOhm] | 100, (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 0,2 |
| Встроенный 'Watchdog' | да |
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] | 2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 |
| Частота переключения DC [Hz] | 350 |
| Примечание к частоте переключения | OUT2 |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, обратимый, (масштабируемый) |
| Наиб.нагрузка [Ohm] | (Ub - 10 V) / 20 mA |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Точка срабатывания SP | -0,96...25 bar -13,8...362,7 psi -0,096...2,5 MPa |
| -0,96...25 bar | -13,8...362,7 psi |
| Точка сброса rP | -1...24,96 bar -14,4...362,1 psi -0,1...2,496 MPa |
| -1...24,96 bar | -14,4...362,1 psi |
| Aналоговая пусковая точка | -1...18,74 bar -14,4...271,8 psi -0,1...1,874 MPa |
| -1...18,74 bar | -14,4...271,8 psi |
| Aналоговая конечная точка | 5,24...25 bar 76,2...362,7 psi 0,524...2,5 MPa |
| 5,24...25 bar | 76,2...362,7 psi |
| С шагом в | 0,02 bar 0,3 psi 0,002 MPa |
| 0,02 bar | 0,3 psi |
| Заводская настройка | OU1 = Fnc OU2 = I ASP = 0,00 bar AEP = 25,00 bar |
| Погрешность точки переключения [% диапазона] | < +/- 0,2, (Turn down 1:1) |
| Повторяемость [% диапазона] | < +/- 0,1, (при изменениях температуры < 10 K, Turn down 1:1) |
| Отклонение от характеристики [% диапазона] | < +/- 0,2, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1) |
| Отклонение линейности [% диапазона] | < +/- 0,15, (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,15, (Turn down 1:1) |
| Долговременная стабильность [% диапазона] | < +/- 0,1, (Turn down 1:1, за год) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < +/- 0,15, (0...70 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < +/- 0,1, (0...70 °C) |
| Время отклика [ms] | < 2,5 |
| Демпфирование коммутационного выхода dAP [s] | 0...10 |
| Демпфирование аналогового выхода dAA [s] | 0...10 |
| Время нарастания переходной характеристики аналогового выхода [ms] | 0,2 |
| Выбор параметров | Нулевая точка, диапазон |
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67, IP 69K |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5/1 kV |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| Ударопрочность | DIN IEC 68-2-27 50 г (11 ms) |
| DIN IEC 68-2-27 | 50 г (11 ms) |
| Вибропрочность | DIN IEC 68-2-6 20 г (10...2000 Hz) |
| DIN IEC 68-2-6 | 20 г (10...2000 Hz) |
| MTTF [годы] | 188 |
| Вес [g] | 457 |
| Материал | нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, PTFE (тефлон) |
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra < 0,4 / Rz 4, PTFE (тефлон) |
| Мин. кол-во циклов давления | 100 миллионов |
| Дисплей | Дисплей 4 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный |
| Дисплей | 4 x светодиод, зелёный |
| Состояние выхода | 2 x светодиод, жёлтый |
| Функции дисплея | буквенно-цифровой дисплей, 4-значный |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| Примечания | диагностика насоса для насосов с постоянной скоростью вращения (+/- 10 % отклонение от наученной скорости вращения) диапазон скорости вращения 40...3000 U/min минимальное давление для диагностики насоса 0,5 bar Одобрение 3A имеет отношение только к адаптерам с одобрением 3A, используемых при установке. |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12, Контакты: позолоченый |
