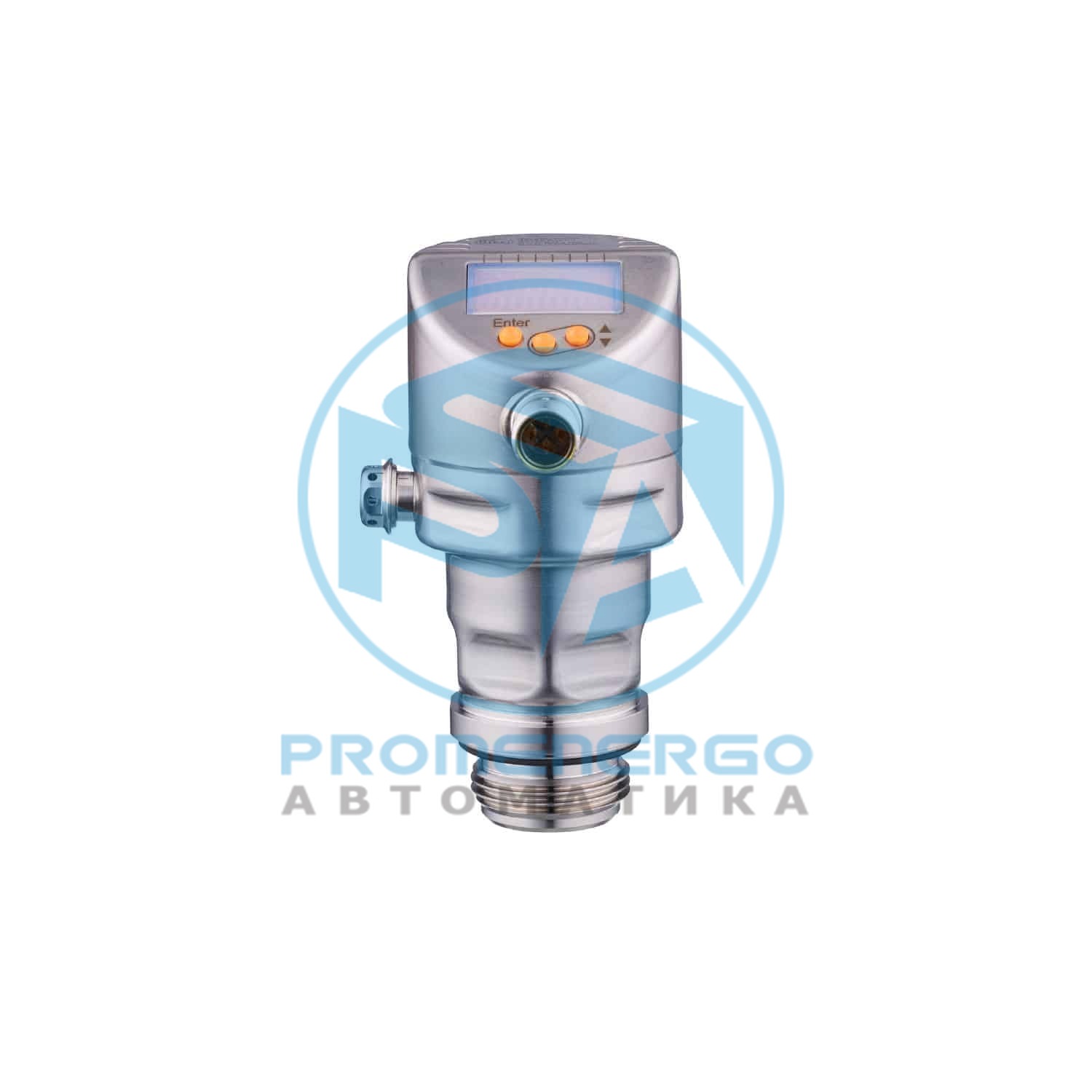

IFM PI1003
Общее описание Модель PI1003 Описание Датчик давления с дисплеем и установкой заподлицо Тип PI-025-RES30-MFRKG/US/ /P Рекомендации Пожалуйста, не используйте для
Технические характеристики
| Модель | PI1003 |
|---|---|
| Описание | Датчик давления с дисплеем и установкой заподлицо |
| Тип | PI-025-RES30-MFRKG/US/ /P |
| Рекомендации | Пожалуйста, не используйте для новых проектов. no more adapters available as accessories |
| Дисплей | 1 буквенно-цифровой дисплей 4-значный |
| Светодиоды | 2 Светодиоды состояния |
| Кнопка | 1 Кнопка для программирования |
| Уплотнение | Aseptoflex - sealing contour |
| Подключение | внешняя резьба Aseptoflex S30x2 |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | -1...25 bar; -14,5...362,5 psi; -0,1...2,5 MPa |
| Подключение к процессу | резьбовое соединение S30x2 внешняя резьба Aseptoflex |
| Особенности | позолоченные контакты |
| Исполнение | replacement for PI10xx, PI20xx, PI709x, PIM09x, PL205x, PM205x, PF205x |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -25...150 |
| Мин. разрывное давление | 350 bar; 5075 psi; 35 MPa |
| Предел прочности по давлению | 100 bar; 1450 psi; 10 MPa |
| Устойчивость к вакууму | -1000 mbar; -0,1 MPa |
| Тип давления | относительное давление; вакуум |
| Отсутствует застойная зона | да |
| Мин. сопротивление изоляции [MOhm] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Встроенный «Watchdog» | да |
| 2-проводный рабочее напряжение [V] | 20...30 DC |
| 2-проводный потребление тока [mA] | 3,5...21,5 |
| 2-проводный время задержки включения [s] | < 1 |
| 3-проводный рабочее напряжение [V] | 18...30 DC |
| 3-проводный потребление тока [mA] | 5...45; (430 bei max. Laststrom) |
| 3-проводный время задержки включения [s] | < 0,5 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20, обратимый; (масштабируемый) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| 2-проводный наиб. нагрузка [Ohm] | 300 |
| 3-проводный макс. падение напряжения коммутационного выхода [V] DC | 2 |
| 3-проводный постоянный ток нагрузки коммутационного выхода [mA] DC | 100 |
| Частота переключения DC [Hz] | 125 |
| Наиб. нагрузка [Ohm] | (Ub - 10 V) / 21,5 mA; 650 ? (Ub = 24 V) |
| Точка срабатывания SP | -0,96...25 bar; -14...362,6 psi; -0,096...2,5 MPa |
| Точка сброса rP | -1...24,96 bar; -14,5...362,1 psi; -0,1...2,496 MPa |
| Аналоговая пусковая точка | -1...20 bar; -14,5...290,1 psi; -0,1...2 MPa |
| Аналоговая конечная точка | 4...25 bar; 58...362,6 psi; 0,4...2,5 MPa |
| Мин. разница между SP и rP | 0,04 bar; 0,6 psi; 0,004 MPa |
| С шагом в | 0,01 bar; 0,1 psi; 0,001 MPa |
| Заводская настройка | SP1 = 6,25 bar; rP1 = 5,75 bar; SP2 = 18,75 bar; rP2 = 18,25 bar; ASP = 0,00 bar; AEP = 25,00 bar; dAP = 0,06 s; dAA = 0,06 s |
| Диапазон измерения | -25...150 °C; -13...302 °F |
| Погрешность точки переключения [% диапазона] | < +/- 0,2; (DIN EN IEC 62828-1; Turn down 1:1) |
| Повторяемость [% диапазона] | < +/- 0,1; (при изменениях температуры < 10 K; Turn down 1:1) |
| Отклонение от характеристики [% диапазона] | < +/- 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1) |
| Отклонение линейности [% диапазона] | < +/- 0,15; (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,15; (Turn down 1:1) |
| Долговременная стабильность [% диапазона] | < +/- 0,1; (Turn down 1:1; за год) |
| Суммарное отклонение в диапазоне температур | -25...15 °C: Отклонение от характеристики +/- 0,05 % от диапазона / 10 K 15...80 °C: Отклонение от характеристики 80...150 °C: Отклонение от характеристики +/- 0,1 % от диапазона / 10 K |
| Точность [K] | +/- 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur )) |
| Повторяемость [K] | +/- 0,2 |
| Разрешение [K] | 0,2 |
| Значение процесса [s] демпфирования dAP | 0...99,99 |
| Демпфирование [s] аналогового выхода dAA | 0...99,99 |
| 2-проводный время нарастания [ms] переходной характеристики аналогового выхода | 30 |
| 3-проводный мин. время реакции [ms] коммутационного выхода (dAP) | 3 |
| 3-проводный время нарастания [ms] переходной характеристики аналогового выхода | 7 |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Common - I&D Identification and Diagnosis |
| Function | Measurement data, high resolution |
| SIO режим | да |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | 5,6 |
| IO-Link разрешение [bar] | 0,001 |
| IO-Link разрешение [K] | 0,2 |
| Рабочие данные IO-Link (циклические) Функция длина бита | давление 32; температура 32; состоянием прибора 4; бинарная информация о переключении 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления |
| Поддерживаемые DeviceID | default 1157 |
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67; IP 68; IP 69K |
| Вес [g] | 348,9 |
| Корпус | Цилиндрический |
| Размеры [mm] | ? 50 / L = 106,4 |
| Материал | нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 um / Rz = 4 um; PTFE (тефлон) |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 25 |
| Дисплей | Дисплей светодиод, зелёный |
| Состояние выхода | светодиод, жёлтый |
| Функции дисплея | буквенно-цифровой дисплей, 4-значный |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| Дисплей | bar; psi; MPa |
| 1 2 | проводная схема подключения |
| 2 3 | проводная схема подключения |
| OUT1 | Коммутационный выход / IO-Link |
| OUT2 | Коммутационный выход / Аналоговый выход |
| 3 | Подключение для параметризации IO-Link (P = соединение через IO-Link) |
| Цвета жил | BK = черный; BN = коричневый; BU = синий; WH = белый |
