IFM PC5320
Общее описание Название PC5320 Преобразователь давления Модель PT-400-SEG14-A-ZVG/US/ /W Уплотнение 1 Характеристики Количество входов и выходов Количество аналоговых выходов: 1
Технические характеристики
| Название | PC5320 Преобразователь давления |
|---|---|
| Модель | PT-400-SEG14-A-ZVG/US/ /W |
| Уплотнение | 1 |
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | 0...400 bar 0...5800 psi 0...40 MPa |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2) |
| Приложение | Применение для общепромышленного применения |
| Среда | Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -40...90 |
| Мин. разрывное давление | 1700 bar 24655 psi 170 MPa |
| Предел прочности по давлению | 1000 bar 14500 psi 100 MPa |
| Примечание к прочности по давлению | статический |
| Устойчивость к вакууму | -1000 mbar -0,1 MPa |
| Тип давления | относительное давление |
| Рабочее напряжение [V] | 8,5...36 DC |
| Мин. сопротивление изоляции [MOhm] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | < 0,1 |
| Общее количество выходов | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4...20 |
| Наиб. нагрузка [Ohm] | (Ub - 8,5 V) / 21,5 mA; @8,5V= 0 Ohm; @12V max. 160 Ohm; @24V max. 720 Ohm |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Повторяемость [% диапазона] | < +/- 0,05; (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < +/- 0,5; (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) |
| Отклонение линейности [% диапазона] | < +/- 0,1 (BFSL) / < +/- 0,2 (LS) |
| Отклонение гистерезиса [% диапазона] | < +/- 0,2 |
| Долговременная стабильность [% диапазона] | < +/- 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K] | < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Время нарастания переходной характеристики аналогового выхода [ms] | 2 |
| Температура окружающей среды [°C] | -40...90 |
| Температура хранения [°C] | -40...100 |
| Степень защиты | IP 67; IP 69K |
| Описание | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу |
| Вес [g] | 60 |
| Корпус | Цилиндрический |

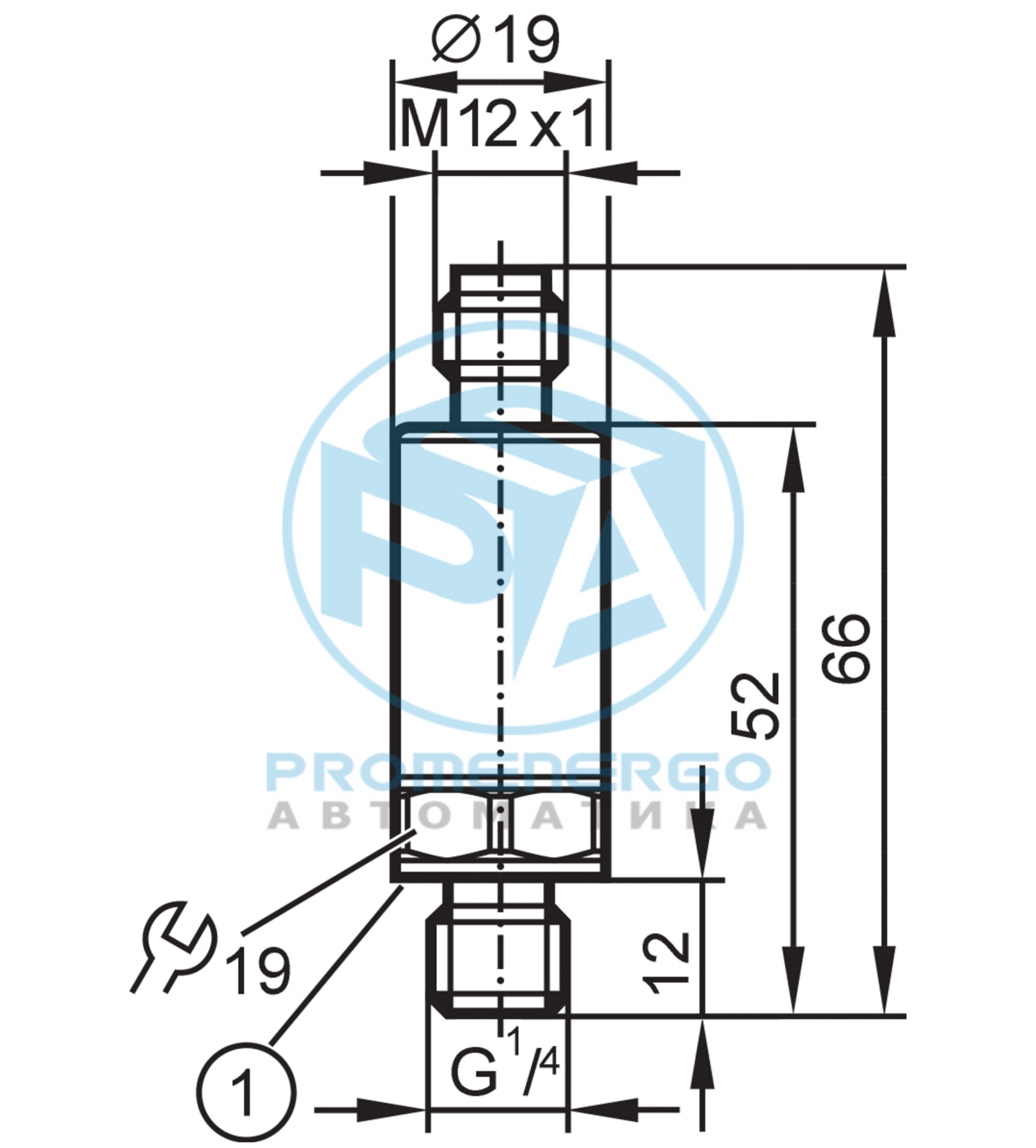

| Размеры [mm] | ? 19 / L = 66 |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630); нерж. сталь (1.4305/303) |
| Мин. кол-во циклов давления | 60 миллионов; (при 1,2 х номинального давления) |
| Момент затяжки [Nm] | 25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления) |
| Уплотнение присоединения к процессу | FKM (DIN EN ISO 1179-2) |
| Встроенный ограничитель | да |
| Разъем | 1 x M12; кодировка: A |
