IFM OGD583
Передняя линза из ударопрочного пластика Одновременный вывод значения расстояния и отражательной способности для повышения надежности процесса Идентификация и сортировка, различая цвет/контраст и расстояние/высоту объектов Рабочие значения отображаются на 2-цветном дисплее и отправляются через IO-Link
Технические характеристики
| Тип света | красный свет |
|---|---|
| Диапазон настройки расстояния [m] | 0,085...1,5 |
| Диапазон настройки отражательной способности объекта [%] | 6...900, (отражательная способность, 6 % черная бумага, 100 % белая бумага) |
| Коммуникационный интерфейс | IO-Link |
| Лазерная защита класса | 1 |

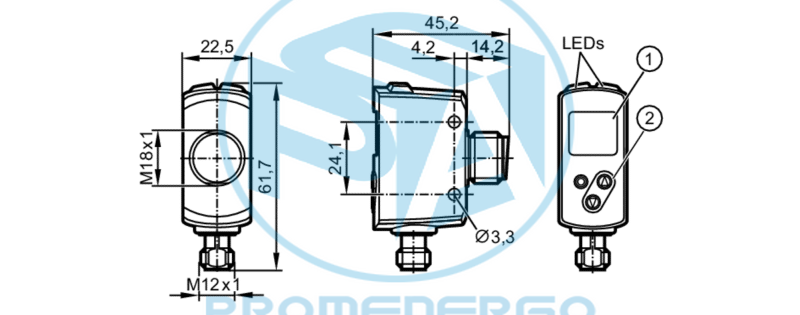

| Размеры [mm] | 61,7 x 22,5 x 45,2 |
| Рабочее напряжение [V] | 10...30 DC |
| Потребление тока [mA] | < 75 |
| Потребление тока опорное напряжение [V] | 24 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Длина волны [nm] | 650 |
| Станд. срок службы [h] | 50000 |
| Входы | Лазер вкл./выкл. |
| Электрическое исполнение | PNP |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый , (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Частота переключения DC [Hz] | 11 |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон [mm] | < 1500 |
| Макс. диаметр светового пятна [mm] | 5 |
| Размеры светового пятна по отношению к | при максимальном диапазоне |
| Подавление заднего фона [m] | < 20 |
| Диапазон измерения [m] | 0,08...1,5 |
| Частота дискретизации [Hz] | 33 |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 5 |
| Рабочие данные IO-Link (циклические) | Функция длина бита рабочее значение 2 x 16 состоянием прибора 4 бинарная информация о переключении 2 |
| Функция | длина бита |
| рабочее значение | 2 x 16 |
| состоянием прибора | 4 |
| бинарная информация о переключении | 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 926 |
| Режим работы | ID прибора |
| по умолчанию | 926 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Температура окружающей среды [°C] | -25...60 |
| Примечание к температуре окружающей среды | При температуре окружающей среды < -10 °C необходимо время подогрева. Лазер отключен. |
| Температура хранения [°C] | -30...80 |
| Степень защиты | IP 65, IP 67 |
| Примечание к лазерной защите | Внимание: лазер класс лазера: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
| Внимание: | лазер |
| класс лазера: | 1 |
| MTTF [годы] | 217 |
| Вес [g] | 229,15 |
| Материал | Корпус: нерж. сталь (1.4404 / 316L), PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: PMMA |
| Дисплей | Состояние выхода 2 x светодиод, жёлтый 1 x буквенно-цифровой дисплей, 3-цифровой |
| Состояние выхода | 2 x светодиод, жёлтый |
| Элементы управления | 3 программирующие кнопки |
| 3 | программирующие кнопки |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| a: | датчик |
| b: | объект |
| c: | задний фон |
| x: | расстояние датчик/объект [mm] |
| y: | мин. расстояние объект/задний фон [mm] |
| Параметр Настройка параметров в пределах Заводская настройка Uni cm cm OU1 Hno, Hnc, Fno, Fnc, OFF Hno SP1 [cm] 8,5...150 150 nP1 [cm] 8,5...150 20 FP1 [cm] 8,5...150 25 LG1 And,Or,Off Off dS1 [s] 0...0,1...5 0 dr1 [s] 0...0,1...5 0 OU2 Hno, Hnc, Fno, Fnc, OFF Hno SP2 [%] 6...900 6 bP2 [%] 6...900 60 dP2 [%] 6...900 30 HyL Lo/Hi Lo LG2 And,Or,Off Off dS2 [s] 0...0,1...5 0 dr2 [s] 0...0,1...5 0 dFO [s] 0...0,1...5 0,1 dIS ON / OFF ON | Параметр |
| Параметр | Настройка параметров в пределах |
| Uni | cm |
| OU1 | Hno, Hnc, Fno, Fnc, OFF |
| SP1 [cm] | 8,5...150 |
| nP1 [cm] | 8,5...150 |
| FP1 [cm] | 8,5...150 |
| LG1 | And,Or,Off |
| dS1 [s] | 0...0,1...5 |
| dr1 [s] | 0...0,1...5 |
| OU2 | Hno, Hnc, Fno, Fnc, OFF |
| SP2 [%] | 6...900 |
| bP2 [%] | 6...900 |
| dP2 [%] | 6...900 |
| HyL | Lo/Hi |
| LG2 | And,Or,Off |
| dS2 [s] | 0...0,1...5 |
| dr2 [s] | 0...0,1...5 |
| dFO [s] | 0...0,1...5 |
| dIS | ON / OFF |
| расстояние | белый (отражение 90 %) |
| 85 mm | 12,0 mm |
| 750 mm | 12,0 mm |
| 1500 mm | 30,0 mm |
| Значения при Внешнее освещение на объекте < 10 klx постоянные условия окружающей среды 23 °C / 960 hPa минимальная мощность источника питания в минутах 10 | Значения при |
| Внешнее освещение на объекте | < 10 klx |
| постоянные условия окружающей среды | 23 °C / 960 hPa |
| минимальная мощность источника питания в минутах | 10 |
