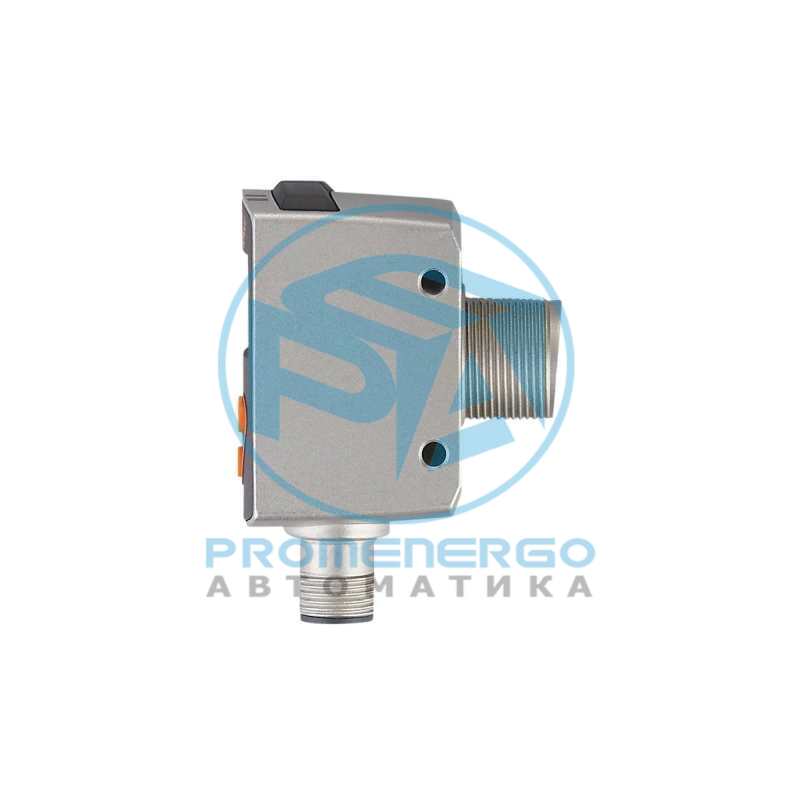

IFM OGD582
Одновременный вывод значения расстояния и отражательной способности для повышения надежности процесса Идентификация и сортировка, различая цвет/контраст и расстояние/высоту объектов Гибкие возможности установки благодаря диапазону до 1,5 м
Технические характеристики
| Тип света | красный свет |
|---|---|
| Диапазон настройки расстояния [m] | 0,085...1,5 |
| Диапазон настройки отражательной способности объекта [%] | 6...900, (отражательная способность, 6 % черная бумага, 100 % белая бумага) |
| Коммуникационный интерфейс | IO-Link |
| Лазерная защита класса | 1 |
| Размеры [mm] | 61,7 x 22,5 x 45,2 |
| Рабочее напряжение [V] | 10...30 DC, ('supply class 2' согласно cULus) |
| Потребление тока [mA] | < 75 |
| Потребление тока опорное напряжение [V] | 24 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Длина волны [nm] | 650 |
| Станд. срок службы [h] | 50000 |
| Входы | Лазер вкл./выкл. |
| Электрическое исполнение | PNP |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый , (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Макс. диаметр светового пятна [mm] | 5 |
| Размеры светового пятна по отношению к | при максимальном диапазоне |
| Подавление заднего фона [m] | < 20 |
| Частота дискретизации [Hz] | 33 |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis |
| SIO режим | да |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 5 |
| Рабочие данные IO-Link (циклические) | Функция длина бита рабочее значение 2 x 16 состоянием прибора 4 бинарная информация о переключении 2 |
| Функция | длина бита |
| рабочее значение | 2 x 16 |
| состоянием прибора | 4 |
| бинарная информация о переключении | 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения |
| Поддерживаемые DeviceID | Режим работы ID прибора по умолчанию 926 |
| Режим работы | ID прибора |
| по умолчанию | 926 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Температура окружающей среды [°C] | -25...60 |
| Примечание к температуре окружающей среды | При температуре окружающей среды < -10 °C необходимо время подогрева. Лазер отключен. |
| Температура хранения [°C] | -30...80 |
| Степень защиты | IP 65, IP 67 |
| Примечание к лазерной защите | Внимание: лазер класс лазера: 1 EN / IEC60825-1:2007 EN / IEC60825-1:2014 Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
| Внимание: | лазер |
| класс лазера: | 1 |
| MTTF [годы] | 217 |
| Сертификат UL | Ta -25...60 °C Enclosure type Type 1 напряжение питания Class 2 Номер файла UL E174191 |
| Ta | -25...60 °C |
| Enclosure type | Type 1 |
| напряжение питания | Class 2 |
| Номер файла UL | E174191 |
| Вес [g] | 229,8 |
| Материал | Корпус: нерж. сталь (1.4404 / 316L), PPSU, ABS, PMMA, PBT / PC, EPDM, фронтальная оптика: стекло |
| Дисплей | Состояние выхода 2 x светодиод, жёлтый 1 x буквенно-цифровой дисплей, 3-цифровой |
| Состояние выхода | 2 x светодиод, жёлтый |
| Элементы управления | 3 программирующие кнопки |
| 3 | программирующие кнопки |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M12 |
| a: | датчик |
| b: | объект |
| c: | задний фон |
| x: | расстояние датчик/объект [mm] |
| y: | мин. расстояние объект/задний фон [mm] |
| кривая гистерезиса для измерения расстояния | x: расстояние датчик/объект [mm] y: мин. расстояние объект/задний фон [mm] 1 = задний фон (черный 6% отражение) 2 = задний фон (белый 90 % отражение) |
| 1 = | задний фон (черный 6% отражение) |
| 2 = | задний фон (белый 90 % отражение) |
| 1: | яркость |
| 2: | темный |
| A: | Порог срабатывания выхода |
| B: | точка сброса |
| x: | яркость объекта ( отражательная способность объекта ) |
| y: | мин. разница в отражательной способности, которая должна быть надежно обнаружена |
| кривая гистерезиса для отражательной способности объекта | x: отражательная способность объекта ( 0..900 % ) y: Гистерезис [%] 1 = дополнительная кривая гистерезиса ( высокий ) 2 = Гистерезис Заводская настройка ( низкий ) |
| x: | отражательная способность объекта ( 0..900 % ) |
| y: | Гистерезис [%] |
| 1 = | дополнительная кривая гистерезиса ( высокий ) |
| 2 = | Гистерезис Заводская настройка ( низкий ) |
| Параметр Настройка параметров в пределах Заводская настройка Uni cm cm OU1 Hno, Hnc, Fno, Fnc, OFF Hno SP1 [cm] 8,5...150 150 nP1 [cm] 8,5...150 20 FP1 [cm] 8,5...150 25 LG1 And,Or,Off Off dS1 [s] 0...0,1...5 0 dr1 [s] 0...0,1...5 0 OU2 Hno, Hnc, Fno, Fnc, OFF Hno SP2 [%] 6...900 6 bP2 [%] 6...900 60 dP2 [%] 6...900 30 HyL Lo/Hi Lo LG2 And,Or,Off Off dS2 [s] 0...0,1...5 0 dr2 [s] 0...0,1...5 0 dFO [s] 0...0,1...5 0,1 dIS ON / OFF ON | Параметр |
| Параметр | Настройка параметров в пределах |
| Uni | cm |
| OU1 | Hno, Hnc, Fno, Fnc, OFF |
| SP1 [cm] | 8,5...150 |
| nP1 [cm] | 8,5...150 |
| FP1 [cm] | 8,5...150 |
| LG1 | And,Or,Off |
| dS1 [s] | 0...0,1...5 |
| dr1 [s] | 0...0,1...5 |
| OU2 | Hno, Hnc, Fno, Fnc, OFF |
| SP2 [%] | 6...900 |
| bP2 [%] | 6...900 |
| dP2 [%] | 6...900 |
| HyL | Lo/Hi |
| LG2 | And,Or,Off |
| dS2 [s] | 0...0,1...5 |
| dr2 [s] | 0...0,1...5 |
| dFO [s] | 0...0,1...5 |
| dIS | ON / OFF |
| расстояние | белый (отражение 90 %) |
| 85 mm | 8,0 mm |
| 750 mm | 8,0 mm |
| 1500 mm | 20,0 mm |
| Значения при Внешнее освещение на объекте < 10 klx постоянные условия окружающей среды 23 °C / 960 hPa минимальная мощность источника питания в минутах 10 | Значения при |
| Внешнее освещение на объекте | < 10 klx |
| постоянные условия окружающей среды | 23 °C / 960 hPa |
| минимальная мощность источника питания в минутах | 10 |
