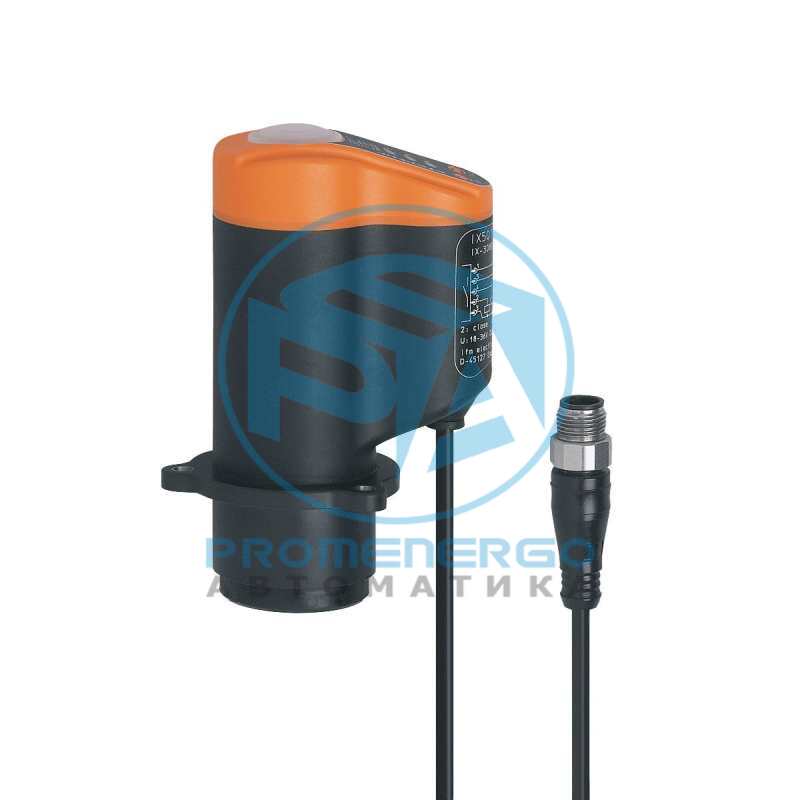

IFM IX5030
Обратная связь по положению для односедельных и двухседельных клапанов и для диафрагмовых клапанов Свободно выбираемые коммутационные выходы: клапан открыт / закрыт, подъем клапана над седлом Заменяет три бинарных приемника импульсов Разрешение 0.2 мм на протяжении всего диапазона измерения Программирование положения клапана с помощью кнопок
Технические характеристики
| Электрическое исполнение | AS-i |
|---|---|
| Размеры [mm] | 65 x 52 x 110 |
| Применение | Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов, Абсолютное измерение расстояния, Мониторинг уплотнения стержня клапана |
| Рабочее напряжение [V] | 26,5...31,6 DC |
| Потребление тока [mA] | < 50 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 2000 |
| Диапазон измерения [mm] | 0...80 |
| Max. скорость мишени (приближающегося предмета) [m/s] | 1 |
| Разрешение хода клапана [mm] | 0,2 |
| Мишень | Цилиндрическая шайба - ? 24 mm +/-0,05 mm - минимальная высота 10 мм - плоская поверхность - нержавеющая сталь в соответствии с DIN17440, номер материала 316S12. |
| - | ? 24 mm +/-0,05 mm |
| - | минимальная высота 10 мм |
| - | плоская поверхность |
| - | нержавеющая сталь в соответствии с DIN17440, номер материала 316S12. |
| Выбор параметров | 3 точки переключения свободно устанавливаются в пределах диапазона измерения |
| Температура окружающей среды [°C] | -25...70 |
| Степень защиты | IP 65, IP 67, (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика) |
| MTTF [годы] | 281 |
| AS-i версия | 3.0 |
| Расширенный режим адресации | да |
| AS-i конфигурация ввода/вывода [hex] | 0 |
| ID код AS-i [hex] | A.F |
| AS-i сертификат в стадии подготовки | да |
| Биты данных | Наименование close seat open не используется состояние = 0 плунжер вне зоны 'закрыто' плунжер вне зоны 'седло' плунжер вне зоны 'открыто' значение по умолчанию состояние = 1 плунжер в зоне 'закрыто' плунжер в зоне 'седло' плунжер в зоне 'открыто' - |
| Наименование | close |
| состояние = 0 | плунжер вне зоны 'закрыто' |
| состояние = 1 | плунжер в зоне 'закрыто' |
| Вес [g] | 219,5 |
| Способ монтажа | Фланец с тремя отверстиями |
| Материал | PA (полиамид), TPE, PP, LCP |
| Дисплей | Состояние выхода 1 x светодиод, зелёный open Состояние выхода 1 x светодиод, жёлтый seat Состояние выхода 1 x светодиод, красный close режим работы 1 x светодиод, зелёный питание шины AS-i ошибка 1 x светодиод, красный |
| Состояние выхода | 1 x светодиод, зелёный open |
| Состояние выхода | 1 x светодиод, жёлтый seat |
| Состояние выхода | 1 x светодиод, красный close |
| режим работы | 1 x светодиод, зелёный питание шины AS-i |
| ошибка | 1 x светодиод, красный |
| Комплект поставки | болты: 3 |
| Упаковочная величина | 1 шт. |
| Соединение | Кабель: 0,15 m, PVC (поливинилхлорид), 2 x 0,14 mm? |
| Соединение | Разъем: 1 x M12 |
