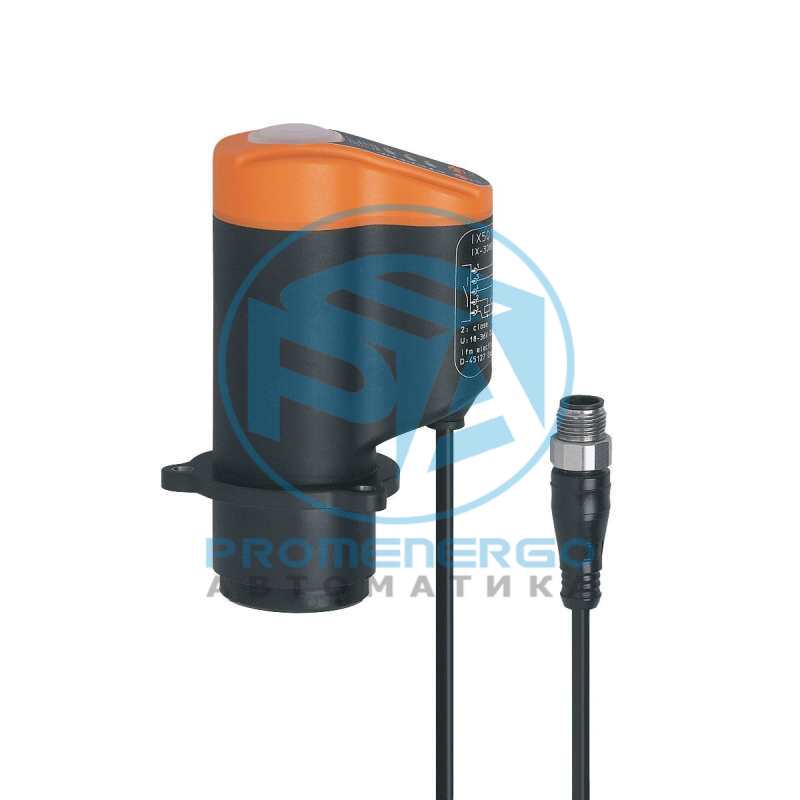

IFM IX5010
Обратная связь по положению для односедельных и двухседельных клапанов и для диафрагмовых клапанов Свободно выбираемые коммутационные выходы: клапан открыт / закрыт, подъем клапана над седлом Заменяет три бинарных приемника импульсов Разрешение 0.2 мм на протяжении всего диапазона измерения Программирование положения клапана с помощью кнопок
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | 3 x NO |
| Размеры [mm] | 65 x 52 x 110 |
| Применение | Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов, Абсолютное измерение расстояния, Мониторинг уплотнения стержня клапана |
| Рабочее напряжение [V] | 18...36 DC |
| Потребление тока [mA] | 42, (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 2000 |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения [mm] | 0...80 |
| Max. скорость мишени (приближающегося предмета) [m/s] | 1 |
| Разрешение хода клапана [mm] | 0,2 |
| Мишень | Цилиндрическая шайба - ? 24 mm +/-0,05 mm - минимальная высота 10 мм - плоская поверхность - нержавеющая сталь в соответствии с DIN17440, номер материала 316S12. |
| - | ? 24 mm +/-0,05 mm |
| - | минимальная высота 10 мм |
| - | плоская поверхность |
| - | нержавеющая сталь в соответствии с DIN17440, номер материала 316S12. |
| Выбор параметров | 3 точки переключения свободно устанавливаются в пределах диапазона измерения |
| Температура окружающей среды [°C] | -25...85 |
| Примечание к температуре окружающей среды | плотная прокладка кабеля |
| Степень защиты | IP 65, IP 67, (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика) |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV CD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV подключение клещами EN 61000-4-6 ВЧ проводимость 3 V |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV CD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV подключение клещами |
| EN 61000-4-6 ВЧ проводимость | 3 V |
| MTTF [годы] | 298 |
| Вес [g] | 217,5 |
| Способ монтажа | Фланец с тремя отверстиями |
| Материал | PA (полиамид), TPE, PP, LCP |
| Дисплей | Состояние выхода 1 x светодиод, зелёный open Состояние выхода 1 x светодиод, жёлтый seat Состояние выхода 1 x светодиод, красный close |
| Состояние выхода | 1 x светодиод, зелёный open |
| Состояние выхода | 1 x светодиод, жёлтый seat |
| Состояние выхода | 1 x светодиод, красный close |
| Комплект поставки | болты: 3 |
| Упаковочная величина | 1 шт. |
| Соединение | Кабель: 0,3 m, PVC (поливинилхлорид), 5 x 0,14 mm? |
| Соединение | Разъем: 1 x M12 |
