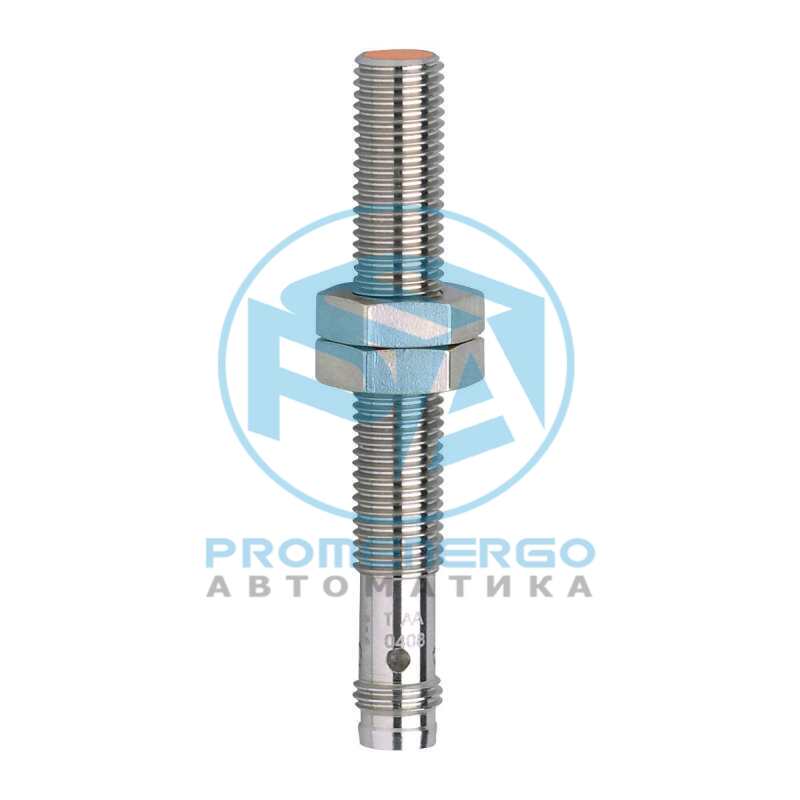

IFM ME5010
Большое расстояние срабатывания до 60 мм Высокая частота переключения для высокоскоростных процессов Монтаж заподлицо или незаподлицо в ненамагничиваемых металлах Широкий диапазон рабочих температур Хорошо видимая индикация коммутационного состояния
Технические характеристики
| Электрическое исполнение | PNP |
|---|---|
| Функция выходного сигнала | NO |
| Диапазон срабатывания [mm] | 60, (относительно магнита M 4.0) |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M8 x 1 / L = 60 |
| Особенности | позолоченные контакты |
| Рабочее напряжение [V] | 10...30 DC, ('supply class 2' согласно cULus) |
| Потребление тока [mA] | < 10 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 200 |
| Частота переключения DC [Hz] | 5000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Порог чувствительности [mT] | 1,2 |
| Гистерезис [% от Sr] | 1...10 |
| Температура окружающей среды [°C] | -25...75 |
| Степень защиты | IP 67 |
| ЭMC | EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B |
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение | 10 V/m |
| EN 61000-4-4 Burst | 2 kV |
| EN 61000-4-5 Surge | 0,5 kV линейное, Ri: 2 Ом |
| EN 61000-4-6 ВЧ проводимость | 10 V |
| EN 55011 | класс B |
| MTTF [годы] | 2935 |
| Вес [g] | 26,5 |
| Обозначение резьбы | M8 x 1 |
| Материал | корпус: нерж. сталь (1.4404 / 316L), активная поверхность: PBT (полибутилентерефталат) оранжевый |
| Дисплей | Состояние выхода 1 x светодиод, жёлтый |
| Состояние выхода | 1 x светодиод, жёлтый |
| Комплект поставки | крепежные гайки: 2 |
| Упаковочная величина | 1 шт. |
| Соединение | Разъем: 1 x M8, Контакты: позолоченый |
