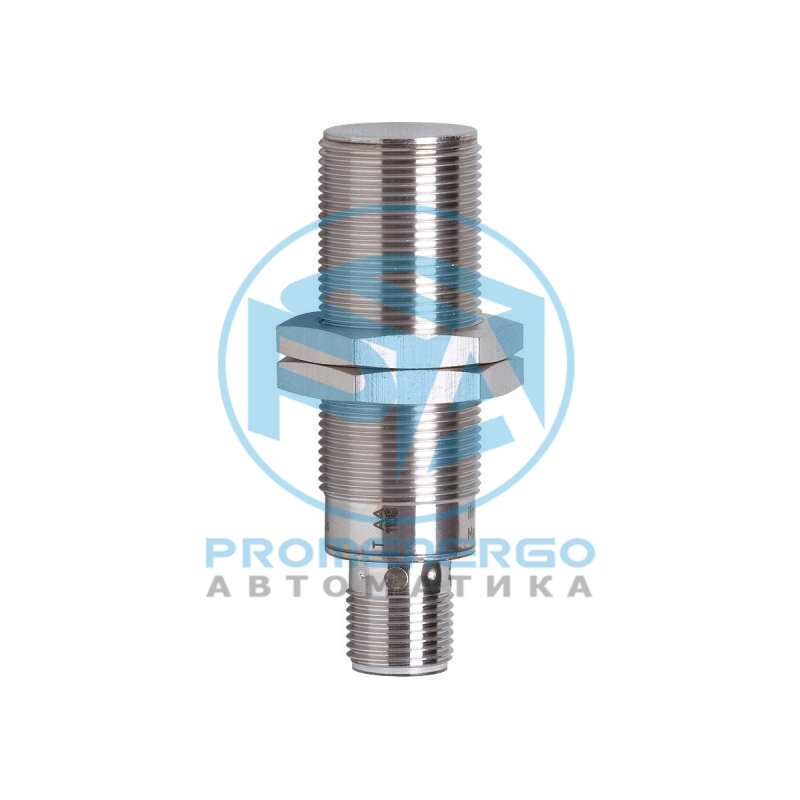

IFM MGT203

Большое расстояние срабатывания даже через ненамагничивающиеся металлы Температуроустойчивость и высокая повторяемость точки переключения Высокая степень защиты для соответствия требованиям пищевой и питьевой промышленности Широкий диапазон рабочих температур Цельнометаллический корпус для пищевой промышленности

Технические характеристики

Электрическое исполнениеPNP
Функция выходного сигналаNO
Диапазон срабатывания [mm]70, (относительно магнита M 4.0)
КорпусРезьбовой корпус
Размеры [mm]M18 x 1 / L = 60
Особенностипозолоченные контакты, Цельнометаллический корпус
Предел прочности по давлению [bar]100
Рабочее напряжение [V]10...30 DC
Потребление тока [mA]< 10
Класс защитыIII
Защита от переполюсовкида
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]5000
Защита от короткого замыканияда
Защита от перегрузок по токуда
Порог чувствительности [mT]0,9
Гистерезис [% от Sr]1...10
Температура окружающей среды [°C]0...100
Степень защитыIP 65, IP 68, IP 69K
ЭMCEN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV линейное, Ri: 2 Ом EN 61000-4-6 ВЧ проводимость 10 V EN 55011 класс B DIN ISO 11452-2 100 V/m
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
DIN ISO 11452-2100 V/m
MTTF [годы]1400
Вес [g]49,3
Обозначение резьбыM18 x 1
Материалкорпус: нерж. сталь (1.4404 / 316L), активная поверхность: нерж. сталь (1.4404 / 316L), крепежные гайки: нерж.сталь
Цельнометаллический корпусда
ДисплейСостояние выхода 4 x 90° светодиод, жёлтый
Состояние выхода4 x 90° светодиод, жёлтый
Комплект поставкикрепежные гайки: 2
Упаковочная величина1 шт.
СоединениеРазъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый
