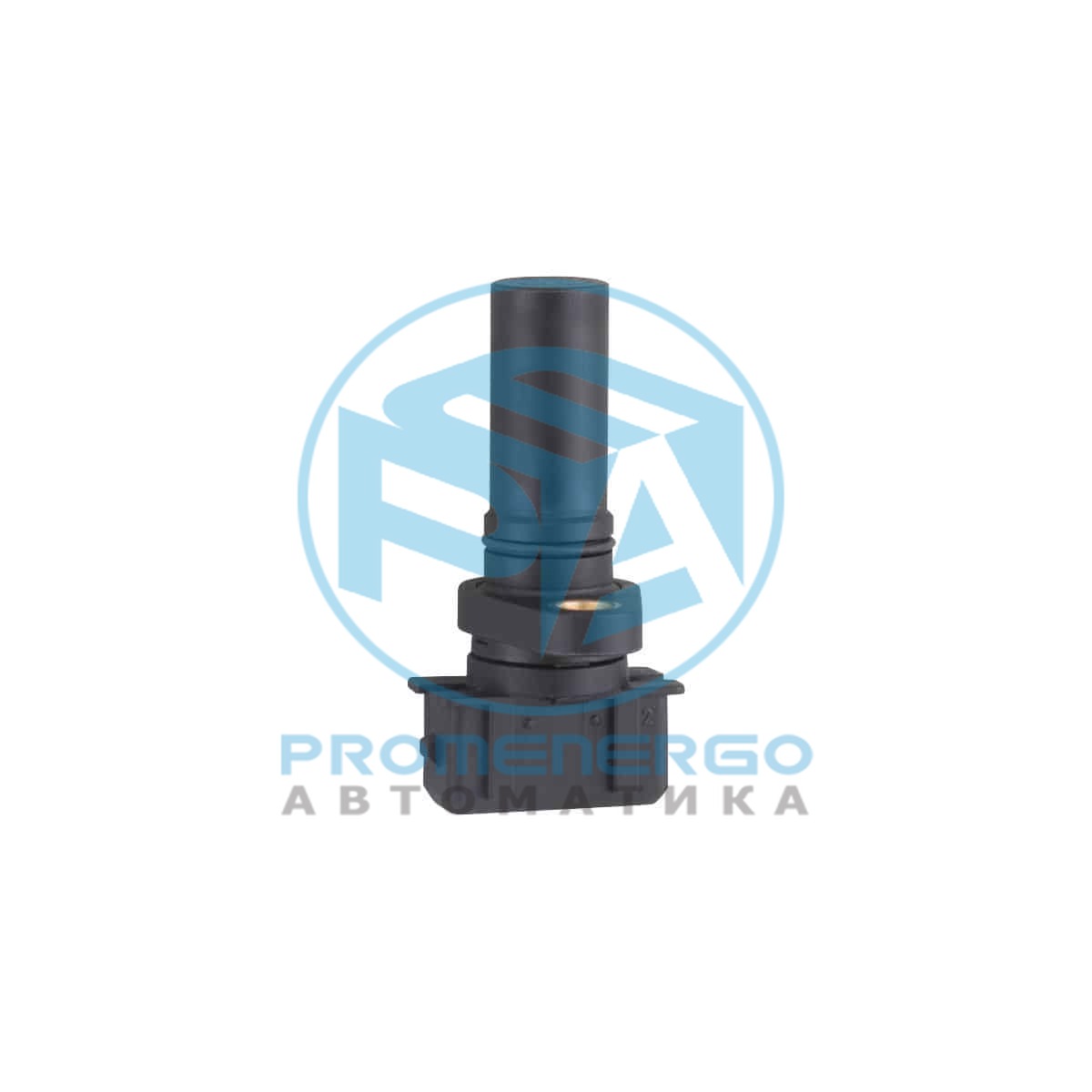

IFM MX5004

Бесконтактное обнаружение металлических зубчатых колес Для очень высокой частоты переключения до 15 000 Гц Точное обнаружение зубчатого колеса Широкий диапазон рабочих температур Быстрая и простая установка с помощью фланцевых адаптеров

Технические характеристики

Электрическое исполнениеNPN
Диапазон срабатывания [mm]1,7, (Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.)
Размеры [mm]? 15 / L = 61
Рабочее напряжение [V]7...30 DC
Потребление тока [mA]< 30
Класс защитыIII
Защита от переполюсовкинет
Постоянный ток нагрузки коммутационного выхода DC [mA]50
Частота переключения DC [Hz]1...15000
Защита от короткого замыканиянет
Рабочее расстояние срабатывания [mm]1
Температура окружающей среды [°C]-32...140
Температура окружающей среды [°C]125
Примечание к температуре окружающей средыдля области разъема
Степень защитыIP 67, IP 69K, (разъем: IP 54)
ЭMCEN 61000-4-2 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 61000-4-8 30 A/m
EN 61000-4-24 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 61000-4-830 A/m
УдаропрочностьDIN EN 60068-2-27 30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям
DIN EN 60068-2-2730 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям
Тестирование солевым туманомEN 60068/2-11 96 h 5 % NaCl bei 25 °C
EN 60068/2-1196 h 5 % NaCl bei 25 °C
Вес [g]25
МатериалРазъём: латунь, корпус: PA (полиамид), O-кольцо: FKM
Момент затяжки [Nm]7
Модуль зубчатого колеса [mm]1,25
Монтажная длина [mm]35
Упаковочная величина1 шт.
СоединениеРазъем: 1 x AMP-Junior Timer (282 192-1)
коммутационные сигналыфазовый сдвиг 90° +/- 20° соотношение импульс/пауза 50 % +/- 10 % Использование зубчатых колес с различными модулями оказывает влияние на чувствительную поверхность и положение фазы.
