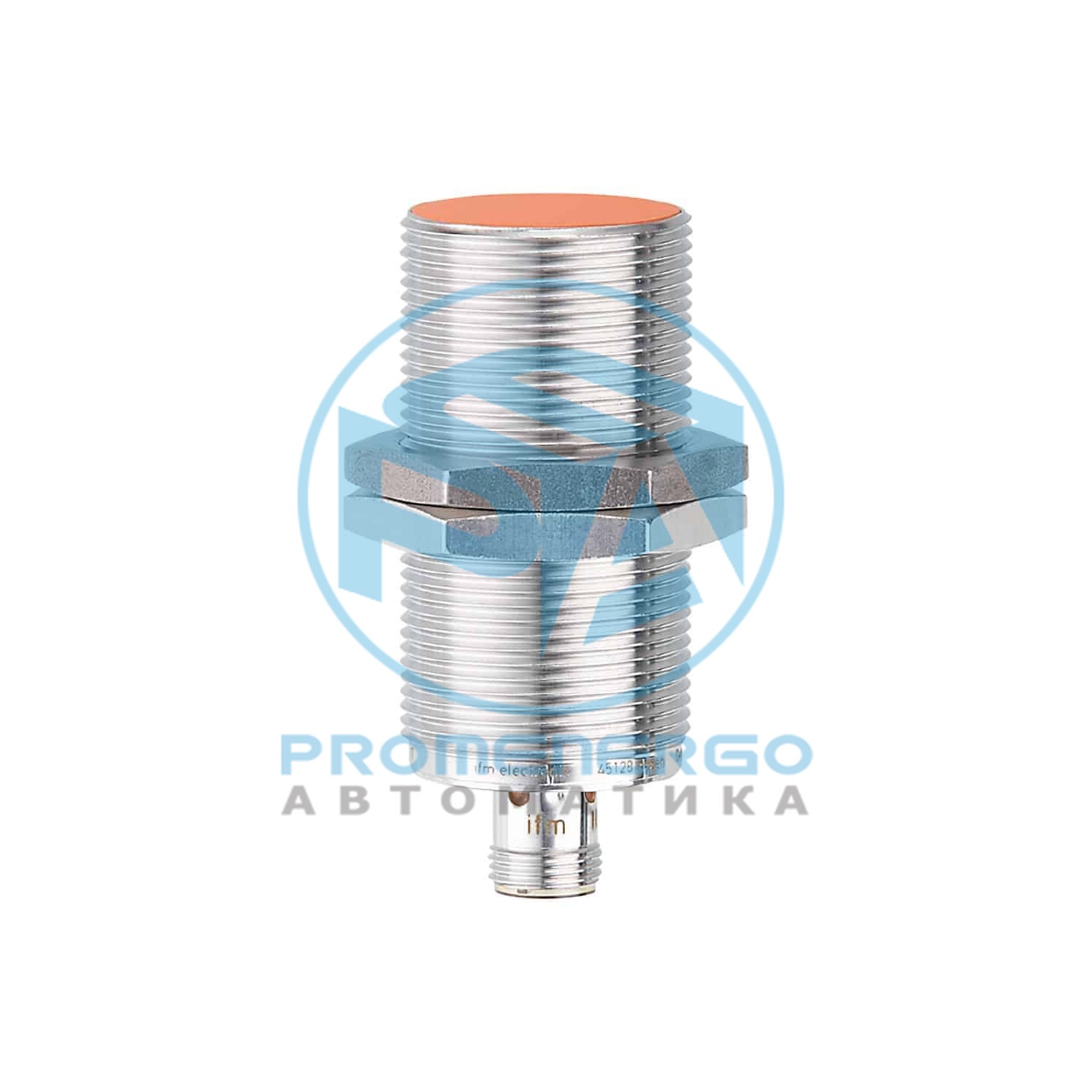

IFM II5986
Характеристики Электрическое исполнение PNP/NPN; (параметризуемый) Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый) Коммуникационный интерфейс IO-Link Корпус Резьбовой корпус
Технические характеристики
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
|---|---|
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Коммуникационный интерфейс | IO-Link |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M30 x 1,5 / L = 70 |
| Рабочее напряжение [V] | 15...30 DC |
| Потребление тока [mA] | < 30 |
| Класс защиты | II |
| Защита от переполюсовки | да |
| Макс. падение напряжения коммутационного выхода [V] | 2,5 DC |
| Постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | 300 |
| Аналоговый выход по току [mA] | 4...20; (Линейный; градиент: 1,778 mA/mm; для подхода с передней стороны и для цели сделанной из слабой стали: 30 x 30 x 1 mm) |
| Наиб. нагрузка [Ohm] | 500; (Ub <=18 V;; Наиб. нагрузка <=400 Ohm) |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Диапазон измерения [mm] | 1...10 |
| Точка переключения IO-Link [mm] | 1,88...9,35 |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,8 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4 |
| Гистерезис [% от Sr] | 3...15 |
| Примечание к гистерезису | параметризуемый |
| Отклонение от линейности [%] аналогового выхода | +/- 1; (от предельного значения диапазона измерения) |
| Повторяемость аналогового выхода [%] | +/- 1; (от предельного значения диапазона измерения) |
| Температурный коэффициент [%/K vom MEW] | +/-0,15 |
| Дрейф температуры | +/- 5 %; (от предельного значения диапазона измерения) |
| Время отклика [ms] | < 10 |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Smart Sensor - SSP 0 Generic Profiled Sensor, Common - I&D Identification and Diagnosis, Function Multiple switching signal, Function Teach channel |
| SIO режим | да |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | 3,2 |
| Рабочие данные IO-Link (циклические) | Функция длина бита: рабочее значение 16, состоянием прибора 4, бинарная информация о переключении 2 |
| IO-Link функции (ациклические) | счётчик циклов переключения; счётчик циклов включения; счетчик часов работы; внутренняя температура; специфичный для приложения тег |
| Поддерживаемые DeviceID | default 1205 |
| Режим работы ID прибора | default 1205 |
| Примечание | Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
| Температура окружающей среды [°C] | -25...80 |
| Степень защиты | IP 65; IP 66; IP 67; IP 68; IP 69K |
| EN 60068-2-6 Fc | 20 г (10...3000 Hz) / 50 циклов качания частоты; 1 октава в минуту в 3 осях |
| EN 60068-2-27 Ea | 100 г 11 мс полусинуса; 3 удара в каждом направлении по 3 координатным осям |
| Постоянная ударопрочность | EN 60068-2-27 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям |
| EN 60068-2-14 Na | TA = -25°C; TB = 80°C; t1 = 30 min; t2 = < 10 s 50 циклов |
| MTTF | 515 |
| Встроенное программное обеспечение | да, включено |
| Ta | -25...60 °C |
| Enclosure type | Type 1 |
| напряжение питания | Limited Voltage/Current |
| Регистрационный номер UL | A023 |
| Номер файла UL | E174191 |
| Вес [g] | 125,9 |
| Монтаж | установка заподлицо |
| Обозначение резьбы | M30 x 1,5 |
| Материал | корпус: латунь покрыт белой бронзой; активная поверхность: PBT (полибутилентерефталат) оранжевый; светодиодное окно: PEI; крепежные гайки: латунь покрыт белой бронзой |
| Момент затяжки [Nm] | 50 |
| Дисплей мишень в диапазоне измерения | 4 x светодиод, жёлтый светит |
| Дисплей мишень вне диапазона измерения | 4 x светодиод, жёлтый мигает |
| Разъем | 1 x M12; кодировка: A |
| 1 | L + |
| 2 | OUT |
| 3 | L - |
| 4 | OUT / IO-Link |
